コネクタのピン引き抜き試験
ピン（またはリード）は、2つの機能システム間を電気的に結合する、ケーブルコネクタの主要部品です。ピンに機械的損傷があるとシステム故障のリスクが高まるため、ケーブルコネクタ内に組み込まれたピンの機械的信頼性と均質性を調査することは非常に重要です。
通常、ピンは高強度のパッケージ接着剤を使用してコネクタ内に接合されており、その機械的強度を評価することは組立プロセスにおいて重要な要素となります。また、ピンのデザインはコネクタの機能によって異なります。例えば、充電ポートのコネクタには、高電力システムで使用される標準的な16ピンソケットコネクタのデザインとは著しく異なるマイクロピンが使用されています。これらはいずれも、単一の中心ピンを持つ同軸ケーブルコネクタとも異なります。
推奨される試験ソリューション

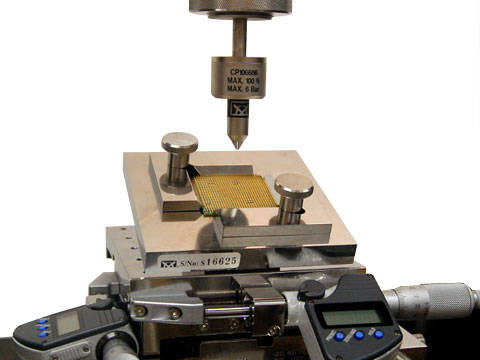

コネクタピンの引張試験には、6800シリーズ万能材料試験機とXY方向の移動ステージの組み合わせを推奨します。XY方向の移動ステージにより、個々のピンを正確な位置にセットすることができ、これは正確な結果を得るために不可欠です。

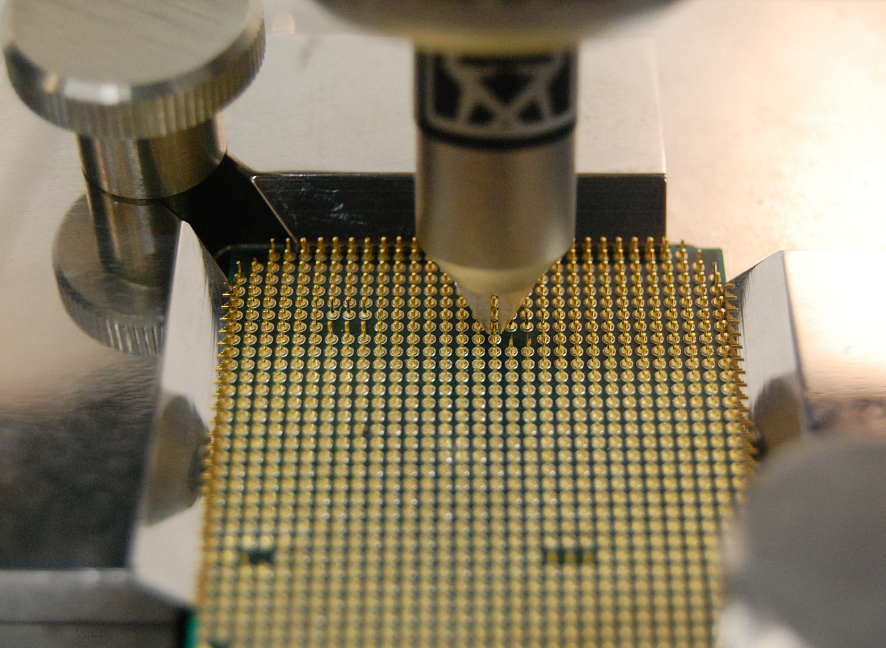

ピンのサイズに応じて、引き抜き前にピンを定位置で保持するためにマイクロ空気圧式グリップを使用し、試験中にコネクタをしっかりと固定するためにクランプステージを使用します。
Bluehill® Universalソフトウェアを使用することで、試験全体を自動化し、引き抜き強度などの主要な結果を収集する試験方法をセットアップできます。TestCamモジュールで各試験を録画し、故障がいつどこで発生したかを視覚的に記録することも可能です。
