万能材料試験システム

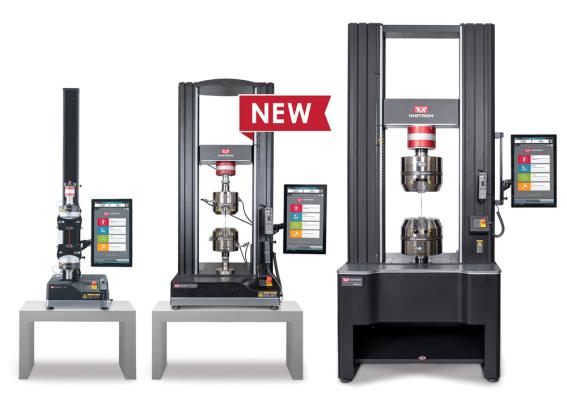

6800シリーズ万能試験システム
300 kNまでの荷重容量
卓越した性能のために設計された6800シリーズは、Instronの最も先進的な万能材料試験システムであり、比類のない精度、信頼性、およびNadcap要件を満たすことができる優れたアライメントを提供します。これらすべてが改良された人間工学的設計と組み合わさり、今日のオペレーターに向上した試験体験を提供します。
| 概要 | |
| 荷重容量範囲 | 0.02 N (2 gf)から300 kN |
| 荷重測定精度 | ロードセル容量の1/1000まで読み取り値の±0.5% 荷重測定精度：
2580シリーズロードセルでロードセル容量の1/1000まで読み取り値の±0.5% 2525または2530シリーズロードセルでロードセル容量の1/250まで読み取り値の±0.5% |
| データ収集速度 | 調整可能な帯域幅制御で最大5000 Hz |
| 推奨用途 | 高度な試験、複数チャンネルによる複雑なデータ収集、高い処理能力、高度に規制された産業、将来性確保 |
| 特徴 | • 自動位置決め機能 自動位置決め機能は、各試験方法に対して正確な治具間隔の開始位置を保存します。これにより、すべてのオペレーターが各試験を全く同じ方法で実行することを保証します。6800シリーズシステムでのみ利用可能です。 • 試験片保護 試験片保護機能は、セットアップ時に試験片への過度な荷重印加を防ぎ、重要な試験片を損傷から保護します。 • 高度なアクセサリおよび自動化互換性 6800シリーズは、AVE 2非接触式ビデオ伸び計やTorsion Add Onなど、インストロンの高度なアクセサリーすべてに対応しています。6800シリーズは、CT6コボット、AT2自動XYステージ、AT3/AT6自動試験システムなど、最新の自動化ソリューションにも対応しています。 • 自動ゲイン調整 クローズドループひずみ制御を可能にします。 • 3400シリーズと比較して軸剛性が向上 6800シリーズは高性能のために構築されています。優れた性能と長寿命を確保するために、予荷重されたベアリング、精密ボールねじ、分厚いクロスヘッドとベースビーム、および低伸縮駆動ベルトを備えています。 • 最大13チャンネル + アナログ出力およびデジタルI/Oボード 6800シリーズは、デジタル入出力チャンネルと最大11個のセンサーコンディショニングモジュールを追加することで拡張でき、高度なアクセサリや外部デバイスとの互換性を確保します。 • 取り外し可能なハンドセット 6800シリーズは、試験機に直接取り付けられた最新型人間工学的設計のハンドセットにより、システム制御をこれまで以上に身近にします。オペレーターはハンドセットを取り付けた位置で使用するか、ドックから取り外して使用することができます。 • 衝突緩和機能 リターン時やジョグボタン作動中に荷重が検出された場合、クロスヘッドを停止させ、装置の破損や繊細な試験片が壊れることを避けることができます。 • 安全コーチング機能 試験空間に安全に立ち入ることができるタイミングや、近づいてはいけないタイミングについて周囲に明確な指示を出す機能を備えています。 • オプションのスマートクローズエアキット 試験のセットアップ段階で、グリップ作動圧を下げ、動作速度を制限することで、空気圧グリップによる指の挟み込み危険を軽減します。 • 高さと幅の拡張オプション 6800シリーズのすべての試験機（シングルコラム、卓上モデル、床置きモデル）は、特大の試験片や高伸長材料の試験に対応するために、高さと幅の拡張オプションもご用意しています。 |
| 試験機性能 | |
| ねじり追加機能（Torsion Add-On） | ねじり追加機能は、新規または既存の6800シリーズシステムに統合でき、同時または独立した軸方向およびねじり試験を可能にします。 |
| 自動XYステージ | AT2は、複数の試験ポイントを持つデバイスやコンポーネント、または繰り返し試験ポイントを持つ複数のコンポーネントの圧縮、引張、および曲げ試験を自動化するために、新規または既存の6800シリーズシステムに設置できます。 |
| マルチステーション | マルチステーションシステムは、1台のフレームを使用して最大5つの個別の試験片に対して同時に独立した試験を実行する能力により、処理能力を向上させます。 |
| オートインジェクター試験システム | 製薬会社およびCDMOとの緊密な連携により開発されたInstronのオートインジェクター試験システムは、オールインワンで使いやすいパッケージで完全な機能試験を提供します。ISO 11608の要件に対応するように設計されており、オートインジェクター試験システムは、1台のシステムで一連の試験を簡単に実行できます。 |
3400シリーズ万能試験システム
300 kNまでの荷重容量
3400シリーズ電気機械式万能材料試験機は、日常的な標準化された品質管理試験および一般的な機械的試験に必要なシンプルさと性能を提供します。
| 概要 | |
| 荷重容量範囲 | 0.025 N (2.5 gf)から300 kN |
| 荷重測定精度 | ロードセル容量の1/250まで読み取り値の±0.5% 荷重測定精度：
ロードセル容量の1/250まで読み取り値の±0.5% ロードセル容量の1/500まで読み取り値の±1.0% |
| データ収集速度 | 最大1000 Hz |
| 推奨用途 | シンプルな試験 |
| 特徴 | • 衝突緩和機能 リターン時やジョグボタン作動中に荷重が検出された場合、クロスヘッドを停止させ、装置の破損や繊細な試験片が壊れることを避けることができます。 • 安全コーチング機能 試験空間に安全に立ち入ることができるタイミングや、近づいてはいけないタイミングについて周囲に明確な指示を出す機能を備えています。 • オプションのスマートクローズエアキット 試験のセットアップ段階で、グリップ作動圧を下げ、動作速度を制限することで、空気圧グリップによる指の挟み込み危険を軽減します。 • 高さ拡張オプション 選択された3400シリーズ（シングルコラムおよび卓上モデル）は、高伸長材料の試験に対応するために、特別な高さ拡張オプションで提供することもできます。 |
万能材料試験システムの自動化
インストロンは、処理能力、再現性、および安全性を向上させながら、熟練したオペレーターがより複雑で創造的なタスクに集中できるようにするための万能材料試験機用の様々な自動化ソリューションを提供しています。完全なターンキーソリューションとして、または既存の万能材料試験システムに取り付けることができるモジュールとして利用可能で、インストロンの自動化製品はお客様のプログラムの特定の要件に合わせてカスタマイズできます。
| 概要 | |

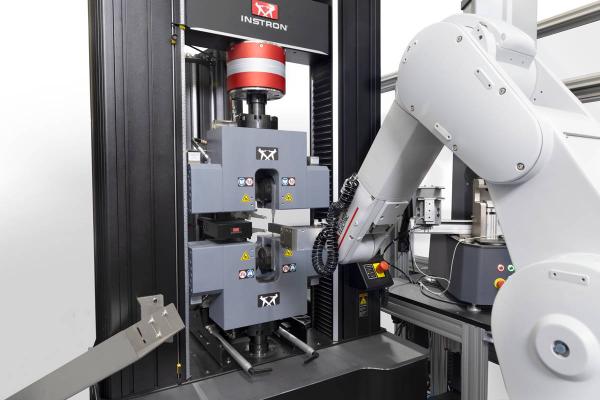

| AT6 | AT6システムは、高容量の24時間連続試験が可能な6軸ロボットを中心に構築されており、試験片の測定からデータ収集、廃棄まですべてを自動化し、ロックウェルやビッカース硬度計、デュロメーター、粗さ計などの追加試験機器を統合することもできます。 |
| AT3 | 比較的コンパクトな設置面積で、AT3は最大160個の供試体を保持でき、供試体測定からデータ収集、廃棄まで、試験プロセス全体を自動化できます。このシステムは、幅広い国際規格に対応するため、引張、圧縮、曲げ、重ねせん断試験用に一般的に構成されています。 |
| 自動XYステージ | AT2は、複数の試験ポイントを持つデバイスやコンポーネント、または繰り返し試験ポイントを持つ複数のコンポーネントの圧縮、引張、および曲げ試験を自動化するために、新規または既存の6800または5900シリーズ万能材料試験システムに設置できます。 |
| 自動カルーセル | 自動カルーセル試験システムは、革新的で適応性のある設計を利用してバッチ試験を自動化します - 通常、医療用バイアル、カートリッジ、およびプレフィルドシリンジの圧縮型試験に使用されます。 |
| CT6コボット | このシステムは、協働ロボット（コボット）と6800または5900シリーズ万能材料試験システムを組み合わせて、試験システムの高い柔軟性を必要とする小規模から中規模の試験室の効率を向上させます。 |
| マルチステーション | 従来の自動化システムではありませんが、6800シリーズマルチステーションシステムは、一台のフレームを使用して最大5つの別々の試験片に対して同時に独立した試験を実行する能力により、処理能力を向上させます。 |

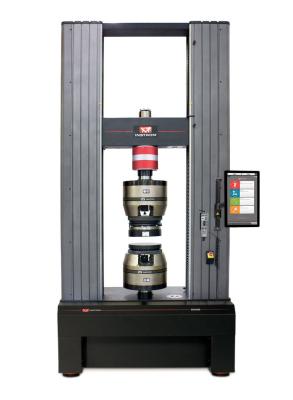

5980シリーズ万能材料試験機
最大600 kN の荷重容量
5980シリーズは、Instronの電気機械式万能材料試験システムの最高の荷重容量を提供する床置き型システムです。高強度材料の試験のために最大600 kNの力を提供する5980シリーズは、厳格なNadcapのアライメント要件を満たすことができます。
| 概要 | |
| 最大力容量 | 最大600 kN |
| 荷重測定精度 | ロードセル容量の1/1000まで読み取り値の±0.5% 荷重測定精度：
2525、2530または2580シリーズロードセルでロードセル容量の1/100まで読み取り値の±0.4% 2580シリーズロードセルでロードセル容量の1/1000まで読み取り値の±0.5% 2525または2530シリーズロードセルでロードセル容量の1/250まで読み取り値の±0.5% |
| データ収集速度 | 調整可能な帯域幅制御で最大2500 Hz |
| 推奨用途 | 金属合金、複合材料、およびその他の高強度材料 |
| 特徴 | • 試験片保護 試験片保護機能は、セットアップ時に試験片への過度な荷重印加を防ぎ、重要な試験片を損傷から保護します。 • 高度なアクセサリおよび自動化互換性 5980シリーズプラットフォームは、AVE 2非接触式ビデオ伸び計やTorsion Add Onなど、インストロンの高度なアクセサリーすべてに対応しています。5980シリーズは、AT2自動XYステージやAT3/AT6自動試験システムなど、最新の自動化ソリューションにも対応しています。 • 自動ゲイン調整 クローズドループひずみ制御を可能にします。 • 軸剛性の向上 5980シリーズは高性能のために構築されています。優れた性能と長寿命を確保するために、予荷重されたベアリング、精密ボールねじ、特厚のクロスヘッドとベースビーム、および低伸縮駆動ベルトを備えています。 • 最大13チャンネル + アナログ出力およびデジタルI/Oボード 5980シリーズは、デジタル入出力チャンネルと最大11個のセンサーコンディショニングモジュールを追加することで拡張でき、高度なアクセサリや外部デバイスとの互換性を確保します。 • 取り外し可能なハンドセット 人間工学的設計のハンドセットは、システム制御をこれまで以上に身近にします。オペレーターはハンドセットを試験機本体に取り付けた位置で使用するか、ドックから取り外して使用することができます。 |
産業用シリーズ万能材料試験機
2000 kNまでの荷重容量
| 概要 | |
| 最大荷重容量 | 最大2000 kN |
| 荷重測定精度 | ロードセル容量の1/500まで読み取り値の±0.5% |
| データ収集速度 | 最大1000 Hz |
| 推奨用途 | 金属合金、コンクリート、およびその他の高強度材料 |
| 特徴 | • 試験片保護 試験片保護機能は、セットアップ時に試験片への過度な荷重印加を防ぎ、重要な試験片を損傷から保護します。 • 自動ゲイン調整 クローズドループひずみ制御を可能にします。 • 取り外し可能なハンドセット 人間工学的設計のハンドセットは、システム制御をこれまで以上に身近にします。オペレーターはハンドセットを試験機本体に取り付けた位置で使用するか、ドックから取り外して使用することができます。 • 一部のフレームにおけるデュアル試験空間設計 DXおよびHDXフレームは、引張試験を行うために圧縮試験空間からアプリケーション固有の治具を取り外すことなく、引張、圧縮、曲げ、せん断試験用に設計されています。 • 高度な伸び計との互換性 AVE3 高精度ビデオ伸び計、AutoX750自動接触式伸び計、およびInstronの他のすべての伸び計製品が含まれます。 |
特殊システム
インストロンのエンジニアリングソリューションチームは、お客様と密接に連携し、特定のアプリケーション要件に合わせたカスタムソリューションを開発しています。以下はインストロンの特殊システムの一部です。詳細な要件については、お問い合わせください。
| 概要 | |

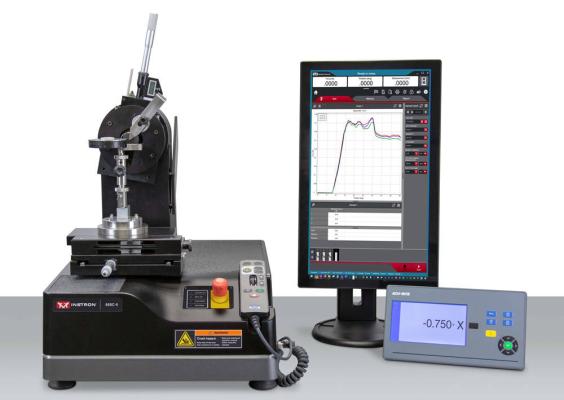

| 湾曲針試験システム | 湾曲針試験システムは、創傷閉鎖および外科手術で使用される針の試験用に設計されています。ASTM F3014に準拠した湾曲針穿刺試験および片持ち梁曲げ試験の実施に使用できます。湾曲針穿刺試験治具は針の鋭利さおよびコーティングの耐久性を評価するために使用され、針曲げ試験治具は使用中の針の曲げ特性を評価するために使用されます。 |
| 一般的なカスタマイズ | Instronの万能材料試験機は、幅広いアプリケーションニーズに合わせてカスタマイズできます。これには、独自の供試体寸法やラボの制約に対応するためのフレームの高さと幅のカスタマイズ、安全性を高めるためのカスタムデブリシールドとライトカーテン、試験要件に合わせたカスタム高速フレームなどが含まれます。 |
Contact Our Sales Department.
Please complete the form below and we will be happy to contact you with a response. Our typical response time for an online request is within 1-2 business days. For a faster response, please call +1-800-473-7838.
レトロフィットとシステムアップグレード
製造終了した万能材料試験機向け

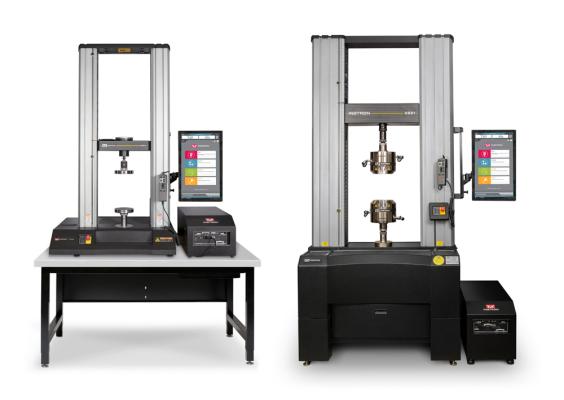

製造終了したInstron試験システムの多くは、機械の寿命と保守性を最大化するために、現行のコンポーネントでレトロフィットすることができます。対象となるシステムは、最新の試験ソフトウェアにアップグレードして、試験能力と効率性を向上させることもできます。
| レトロフィットとアップグレードの種類 | |
| 電気機械式レトロフィット | 対象となる電気機械式試験システムは、最新の3400または6800シリーズ制御エレクトロニクスとBluehill Universalソフトウェアで近代化できます。このアップグレードにより、試験機能が強化され、最新の試験アクセサリとの互換性が確保されます。 |
| 静的油圧装置のレトロフィット | 適合する静的油圧試験システムは、5900シリーズコントローラ、最新のBluehill Universalソフトウェアを使用してレトロフィットされ、システムの機能を向上させ、最新の試験アクセサリーとの互換性を可能にします。 |
| ソフトウェアのみのアップグレード | エレクトロニクスおよびPCオペレーティングシステムによっては、特定の試験システムがソフトウェアのみのアップグレードの対象となります。これにより、ソフトウェアが完全にサポートされた状態に戻り、ラボはBluehill Universalで利用可能なすべての最新ソフトウェア機能にアクセスできるようになります。 |
システムの製品ライフサイクルステータスと、システムレトロフィットまたはソフトウェアアップグレードの対象かどうかを確認するには、製造終了セクションをご覧ください。このセクションには、1946年の創業以来の旧世代システムが掲載されています。
