WAVEMATRIX^™3

動的・疲労試験ソフトウェア

WaveMatrix3は、世界中の科学者、エンジニア、品質管理者に信頼されている、業界をリードする動的・疲労試験用ソフトウェアスイートです。WaveMatrix3は従来モデルの強みを継承しつつ、お客様の専門的なフィードバックから直接開発された、遡及的試験レビュー、試験片・試験入力、PINコードによるセキュリティなどの強力な新機能を導入しています。

インストロンのElectroPuls®および油圧サーボ試験システムに対応したWaveMatrix3は、時間の節約、生産性の向上、試験結果への信頼性向上を実現し、試験施設の次なるステップへの備えを確実にするよう設計されています。

WaveMatrix3の比較

WaveMatrix3には、以前のバージョンにはなかったさまざまな新機能が導入されています。
下の表は、ソフトウェアの3つの世代すべてに含まれる機能を示しており、アップグレードによって得られるメリットを正確に確認できます。

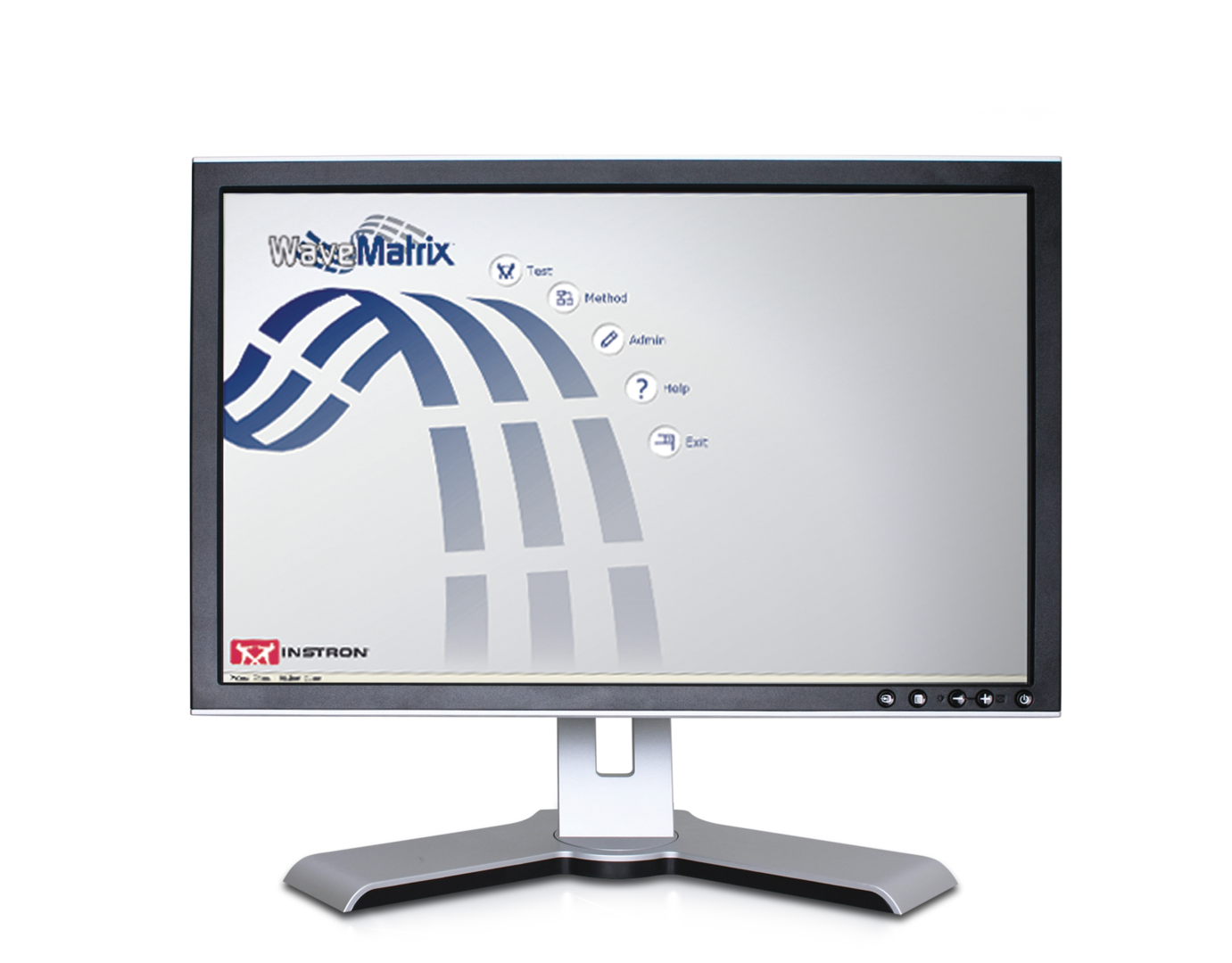

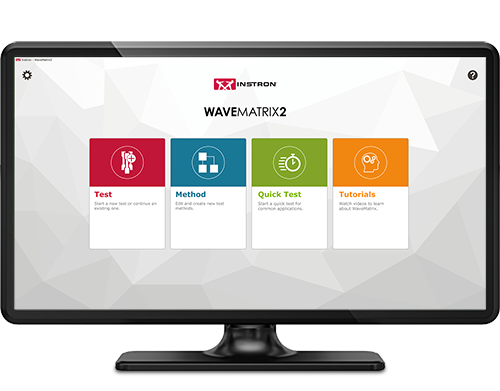

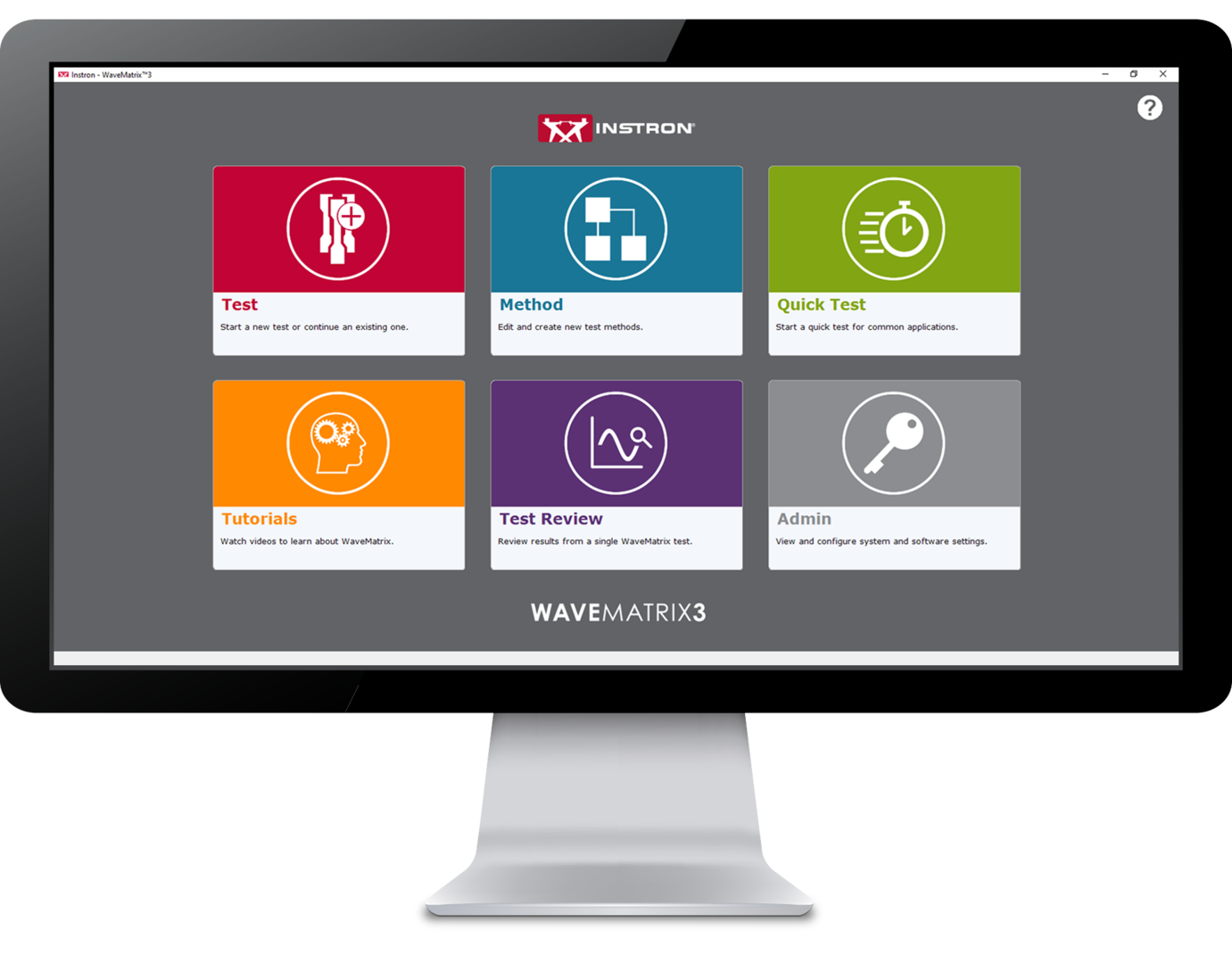

機能	WAVEMATRIX3	WAVEMATRIX2	WAVEMATRIX
直感的なユーザーインターフェース	✓
遡及的な試験レビュー	✓
自動校正	✓	✓	✓
剛性ベースのチューニング	✓	✓	✓
Quick Test セットアップ	✓	✓
カスタマイズ可能な試験片および試験詳細	✓
統合された仮想試験情報	✓
試験片保護機能	✓	✓	✓
メソッド例	✓	✓
ビデオチュートリアル	✓	✓
PINコードによるアクセス管理	✓
ユーザー定義のアクセス権限	✓
ビジュアルな試験スペース	✓	✓	✓
直感的な試験セットアップ	✓	✓
ビジュアル・シーケンス・ビルダー	✓	✓	✓
Microsoft Windows 11 互換性	✓	✓*
WaveMatrix 後方互換性	✓
常に手前に表示	✓	✓	✓
自動ロギング	✓	✓	✓
堅牢なファイル構造	✓	✓	✓

* バージョン 2.1.20079 以降。

試験レビュー — 時間を短縮

試験を正確にレビューするための時間短縮は、製品革新における継続的な重点であり、WaveMatrix3では開発の中核でした。

以下の機能により、データの完全性を損なうことなく、試験後の評価プロセスを加速します。

直感的なユーザーインターフェース：グラフと管理図レイアウト - サイクル比較、波形の重ね合わせ、ヒステリシスループの観察、ピークデータの表示に一般的に使用されるこれらは、完全にカスタマイズ可能で、即座に再表示され、複数データセットの迅速な操作をサポートします。最大4つのグラフを同時表示でき、X-Y、ダブルY、ピーク＆トレンド、マルチチャンネル、ストップファイルの各グラフタイプを利用できます。

遡及的な試験レビュー - 完了したセッションの試験結果をWaveMatrix3内で直接レビューできるようになり、試験後解析のためにデータをサードパーティ製ソフトウェアへエクスポートする必要がなくなりました。これにより評価プロセスが加速し、元のデータファイルの完全性を損なうリスクを排除します。複数サイクルを重ねて比較でき、Area of Interestペインにより、関心のある特定のステップ、ループ、サイクルに絞ってレビューできます。

自動校正 - シンプルで統合されたステップバイステップの校正プロセスにより、Instron製およびサードパーティ製トランスデューサを、チューニング前に迅速に校正・セットアップできます。

剛性ベースのチューニング - Instronの特許取得済み剛性ベース・チューニング技術により、チューニング時間を最大75%短縮し、プレサイクリングを回避し、初回から試験を正しく実行できるよう支援します。これにより、動的試験システムをあらゆる経験レベルのユーザーが利用しやすくなります。

Quick Testセットアップ - WaveMatrix3ホーム画面の直感的なQuick Testインターフェースを使用して、シンプルな疲労試験を数秒でセットアップできます。静的ランプ、グリップ疲労、圧縮疲労のオプションを用意しています。

試験片＆試験入力 — 生産性を向上

WaveMatrix3は、試験片および試験情報の取得・管理方法を合理化することで、スループットを向上させ、ルーチン試験の非効率を最小化するよう設計されています。

カスタマイズ可能な試験片＆試験詳細 - 試験片の形状、寸法、バッチ番号・材料種・色などのカスタムプロパティを、試験前または試験中にソフトウェアへ直接入力できます。断面入力からの直接応力制御に対応することで、試験前後の荷重・応力計算が不要となり、オペレーターのワークフローを簡素化します。

統合バーチャル試験情報 - 試験後のデータ入力に頼らず、試験中に試験入力を取得・入力することで、エラーの可能性を低減し、オペレーターが高品質で再現性の高い試験の実施に集中できます。試験片および試験入力は、完全なトレーサビリティのため、専用の.txtファイルとして試験データと並んで直接保存されます。

Specimen Protect - 試験セットアップ中に不要な引張・圧縮・ねじり力を自動的に除去するようオペレーターを支援し、システム、治具、試験片の偶発的損傷リスクを低減します。

サンプルメソッド - 特別な治具なしで動作するよう最適化された、20以上の事前設定済みメソッドのすぐに使えるライブラリを、特定の試験要件に合わせて確認・編集できます。

ビデオチュートリアル - 新機能と既存機能の両方を網羅したビデオチュートリアルの統合ライブラリにより、オペレーターは短時間で自信をつけ、試験システムを最大限に活用できます。

セキュリティ — 信頼性を向上

WaveMatrix3には、試験バリデーションプロセスを簡素化し、ヒューマンエラーの可能性を低減し、試験データの品質と監査性への信頼を高めるためのセキュリティ機能が含まれています。

PINコードによるアクセス制御 - WaveMatrix3へのアクセスを許可ユーザーのみに制限でき、各ユーザーは自身のユーザー名とPINでログインします。これにより試験メソッドの品質管理を支援し、ITセキュリティのネットワーク要件にも適合します。

ユーザー定義のアクセス権 - 事前定義された3つのユーザーレベル（オペレーター、ラボマネージャー、管理者）により、各ユーザーの責任に合わせてソフトウェアを設定できます。オペレーターは試験の実行とデータレビューが可能です。ラボマネージャーはメソッドの作成・編集が可能です。管理者はセキュリティ設定とユーザー管理を含むフルアクセス権を持ちます。これによりトレーニング時間を短縮し、監査プロセスを簡素化し、試験メソッドや設定への不正な変更リスクを抑えます。ユーザープロファイルは無制限に作成できます。

ビジュアル試験スペース - カスタマイズ可能な試験ワークスペースに、各試験で最も関連性の高い情報を表示するよう設定されたグラフ、進捗インジケーター、データテーブルを表示します。自動バリデーション機能が試験開始前にエラーや警告をフラグ付けし、結果に影響する前に問題を検出します。

直感的な試験セットアップ - 複雑な試験メソッドを一目で構築・理解できます。デバイス、ステップ、データチャンネルの名称変更、ループ、イベント、ユーザー操作、デジタル入力、トレンドモニターを用いた試験ワークフロー制御が可能です。

ビジュアルシーケンスビルダー - 試験片が正しく試験されることを確信しながら、試験メソッドのシーケンスを設計・可視化・変更・洗練できます。これにより無駄を削減し、生産性を向上します。

IT互換性 — 設備を将来に備える

試験施設が進化するITインフラ要件に適応する中、WaveMatrix3は常に一歩先を行けるよう設計されています。

Microsoft Windows 11互換 - WaveMatrix3はWindows 11 Professional（64ビット）に完全対応しており、試験施設は試験ワークフローを中断することなくOSをアップグレードできます。注：WaveMatrix3はWindows 7またはXPには対応していません。現在のPCがWindows 7以前の場合、新しいPCが必要です。

WaveMatrix後方互換 - WaveMatrix3へのアップグレードにより、WaveMatrix1およびWaveMatrix2の既存の試験メソッドと結果ファイルがすべて保持され、新しいソフトウェアへシームレスにインポートして使用できます。以前のバージョン向けに購入した既存モジュールは、追加費用なしで自動的にWaveMatrix3へ移行されます。

常に最前面表示 - 重要なリアルタイムのステータスおよび運用情報は固定位置で常に表示され、他のウィンドウに隠されません。これにより、オペレーター間での習熟度、安全性、一貫性が向上します。

自動ログ - すべての試験フォルダーに、タイムスタンプ付きの試験イベントログ、試験メソッドのアーカイブコピー、参照されたサイクル／ステップ／ループ番号を含む結果データファイルが格納され、試験後処理と監査性を支援します。

堅牢なファイル構造 - 明確に定義されたファイル構造により、プロジェクトデータと個々の試験結果を整理し、試験後解析用のオープンなCSVファイルを生成します。この構造は、各試験片について、トレーサビリティデータ（メソッド、ログ、試験片）と試験データ（トラッキング、トレンド、ストップファイル）を分離します。

追加モジュール

WaveMatrix3は、コアソフトウェアの機能を拡張する3つのオプションモジュールで拡張可能です。
各モジュールは、既存のWaveMatrixライセンスまたは新しいシステムに追加できます。アップグレード時には追加のトレーニングも利用可能です。

計算モジュール

計算モジュールは、リアルタイムのデータ処理と計算された仮想チャンネルを試験環境に直接追加し、試験後の処理時間を短縮します。さまざまな汎用、アプリケーション特定、およびユーザー定義の計算が利用可能なこのモジュールは、疲労試験中の材料挙動に関するより深い洞察を提供するのに役立ちます。

データシート

高度制御 モジュール

高度制御モジュールは、拡張された制御モードと波形タイプを導入し、困難な材料や複雑な試験要件に対してより高度な適応試験を可能にします。ミックスモード制御、自動位相補正、周波数スイープを含む高度制御モジュールは、計算モジュールと組み合わせて、計算されたチャンネルを使用したアウターループ制御（サイクルエネルギーや動的機械分析の結果に基づく疲労試験制御など）を可能にします。

データシート

試験片自己発熱制御 モジュール

試験片自己発熱制御（SSHC）モジュールは、主に、繰り返し荷重下で試験片が内部熱を発生する複合材料やポリマーの疲労試験向けに設計されています。これは試験片を劣化させ、試験の一貫性を損なう可能性のある一般的な課題ですが、試験片の温度に応じて試験周波数を適応的に制御することで、長寿命試験に必要な時間を大幅に短縮できます。

データシート

アップグレードに関するよくある質問
ここでは、アップグレードを検討されているお客様から最も頻繁に寄せられる質問にお答えします。よくある質問の全リストについては、WaveMatrix3 FAQをご覧ください。

アップグレード後に再校正は必要ですか？

いいえ。WaveMatrix3は8800 ClassicまたはMTコントローラーからデータを受信するだけであり、校正に影響を与えることはありません。

新しいPCが必要ですか？

既存のモジュールは移行できますか？

トレーニングは必要ですか？

新規システムの場合は、設置時にトレーニングが提供されます。ソフトウェアをアップグレードする既存のWaveMatrixユーザーの場合、コアソフトウェアのトレーニングは不要ですが、インストロンでは、新機能の能力を最大限に引き出すために、新しいモジュールを追加する際に追加のトレーニングを受けることをお勧めしています。
