サポート、タップホルダー、インサート

落錘式衝撃試験機の交換式サポート、タップホルダー、インサートの仕組み

さまざまなサイズと容量のタップおよびインサートを装着・交換できます。これらのアクセサリは、穿刺、衝撃後圧縮（CAI）、引張衝撃、ウェッジピール試験など、多様な用途に対応します。

以下のリンクを使用して、関心のあるセクションに直接移動してください。

サポート | タップホルダー | タップとインサート | ひずみゲージ式タップとインサート | ピエゾ式タップとインサート

穿刺衝撃試験用サポート | 衝撃後圧縮（CAI）試験用サポート | 引張衝撃試験用サポート

ウェッジピール衝撃試験用サポート | 3点曲げ：シャルピー／アイゾッド衝撃試験用サポート | パイプ試験

サポート

9400シリーズ落錘式試験機の主要構成要素である試験用サポートは、幅広い規格、部品、製品の試験に対応するよう設計されています。サポートセットには、試験片を載せるスタンドと、衝撃試験中に試験片をスタンドに押し付けて確実に固定するクランプ機構が含まれます。

サポートは、固有のサイズを持つ多様な部品・コンポーネントの試験に合わせてカスタム設計することも可能です。用途に応じたオプションについては、お問い合わせください。

support-tup-holders-and-insert_2_500px.png | Instron

コード	説明	寸法	落錘タワー
C-7520-031	固定高さスタンド		9440 9450
C-7520-035	高さ調整式スタンド		9440 9450
C-7520-037	汎用プレート（スタンド取付）	275 × 275 mm 10.83 × 10.83 in	9440 9450
C-7520-020	汎用Tスロットプレート（スタンド取付）	370 × 450 mm 14.57 × 17.72 in	9440* 9450
C-7520-040	汎用Tスロットプレート（ベース取付）	370 × 450 mm 14.57 × 17.72 in	9440* 9450

* サーモスタットチャンバーなしの9440モデルのみ

タップホルダー

タップホルダーは、タップを回収／リリース機構に機械的に接続します。衝撃質量を増やすために、1個以上のウェイトを追加できます。タップホルダーは3種類：ライト（質量2～5 kg、タップ含む）、スタンダード（質量5～70 kg、タップ含む）、強化型（スタンダードと同等だが222 kNタップ専用）。

9400シリーズ落錘式試験機向けに、各種タップホルダーと追加ウェイトセットを用意しています。最小エネルギーを下げたり最大エネルギーを増やしたりして、必要なエネルギー要件に合わせて調整できます。

コード	説明	重量範囲	エネルギー範囲	速度範囲	落下塔
装置に同梱	スタンダード・タップホルダー	0.5 - 3.00 kg 1.10 - 6.83 lbs	0.15 - 21 J 0.11 - 15.49 ft-lbs	0.77 - 3.7 m/s 2.53 - 12.14 ft/s	9310
C-7510-022 C-7510-022REP	軽量タップホルダー	1.0 - 3.5 kg 2.20 - 7.72 lbs	0.30 - 37.8 J 0.21 - 27.9 ft-lbs	0.77 - 4.65 m/s 2.53 - 15.3 ft/s	9440
C-7510-021 C-7510-021REP	標準重量タップホルダー	3.0 - 22.5 kg 6.61 - 49.6 lbs	0.88 - 243 J 0.65 - 179 ft-lbs	0.77 - 4.65 m/s 2.53 - 15.3 ft/s	9440
C-7510-026 C-7510-026REP	標準重量タップホルダー用追加ウェイトセット	Up to 37.5 kg Up to 82.7 lbs	Up to 405 J Up to 299 ft-lbs	0.77 - 4.65 m/s 2.53 - 15.3 ft/s	9440
CP117894*	超軽量タップホルダー – CP131009 超軽量タップ用；ピエゾセンサー；22 kN	0.50 – 0.70 kg 1.10 – 1.54 lbs	0.15 – 7.55 J 0.11 – 5.57 ft-lbs	0.77 - 4.65 m/s 2.53 - 15.3 ft/s	9440
CP117753*	超軽量タップホルダー – CP131009 超軽量タップ用；ピエゾセンサー；22 kN	0.70 – 0.95 kg 1.54 – 2.09 lbs	0.22 – 10.25 J 0.16 – 7.6 ft-lbs	0.77 - 4.65 m/s 2.53 - 15.3 ft/s	9440
C-7520-022 C-7520-022REP	軽量タップホルダー	2.0 - 5.0 kg 4.4 - 11.0 lbs	0.59 - 54.0 J 0.44 - 39.8 ft-lbs 高エネルギー使用時 0.59 – 931 J（5.0 kg） 0.44 – 687 ft-lbs（11.0 lbs）	0.77 - 4.65 m/s 2.53 - 15.3 ft/s 高エネルギー使用時 0.77 – 24 m/s（2.0 kg） 2.53 – 78.7 ft/s（4.4 lbs）	9450
C-7520-021 C-7520-021REP	標準重量タップホルダー	5.0 - 30.5 kg 11.0 - 67.2 lbs	1.47 - 329 J 1.08 - 243 ft-lbs 高エネルギーシステム使用時： 1.47 – 1,426 J（30.5 kg） 1.08 – 1,052 ft-lbs（67.2 lbs）	0.77 - 4.65 m/s 2.53 - 15.3 ft/s 高エネルギーシステム使用時： 0.77 – 19.3 m/s（5.0 kg） 2.53 – 32.0 ft/s（67.2 lbs）	9450
C-7520-026 C-7520-026REP	標準／強化タップホルダー用追加ウェイトセット	Up to 70.0 kg Up to 154 lbs	Up to 757 J Up to 558 ft-lbs 高エネルギーシステム使用時： Up to 1800 J Up to 1,328 ft-lbs	0.77 - 4.65 m/s 2.53 - 15.3 ft/s 高エネルギーシステム使用時： Up to 7.17 m/s Up to 23.5 ft/s	9450
C-7520-027 C-7520-027REP	ウェッジピール試験用追加ウェイトセット。C-7520-021およびC-7520-026と併用	Up to 45 kg Up to 99.2 lbs	Up to 486 J Up to 358 ft-lbs 高エネルギーシステム使用時： Up to 1585 J Up to 1,169 ft-lbs	0.77 - 4.65 m/s 2.53 - 15.3 ft/s 高エネルギーシステム使用時： Up to 8.4 m/s Up to 27.6 ft/s	9450
C-7520-935 C-7520-935REP	222 kN（50,000 lb）タップ用強化タップホルダー	9.0 - 35.0 kg 20.0 - 77.0 lbs	1.77 - 378 J 1.30 - 279 ft-lbs 高エネルギーシステム使用時： Up to 1478 J Up to 1,090 ft-lbs	0.77 - 4.65 m/s 2.53 - 15.3 ft/s 高エネルギーシステム使用時： Up to 9.2 m/s Up to 30.3 ft/s	9450
CP131572	超軽量タップホルダー（22 kNピエゾセンサータップ付き）	930 g 2.05 lbs	0.29 – 10.79 J 0.21 – 7.95 ft-lbs 高エネルギーシステム使用時： 0.29 – 98 J 0.21 – 72.28 ft-lbs	0.77 – 4.65 m/s 2.53 – 15.3 ft/s 高エネルギーシステム使用時： 0.77 – 14 m/s 2.53 – 45.9 ft/s	9450

タップとインサート

衝撃試験の実施時、タップが試験片表面に衝突します。この機械部品には、多様な形状・サイズ・重量があります。交換式インサート（タップのヘッド）によりタップ構成が完成し、その形状は国際規格に準拠するもの、またはカスタム設計が可能です。必要な容量は用途によって異なり、装置のエネルギー容量ではなく、想定される最大荷重に基づきます。

計装タップは、タップインサート内にひずみゲージまたは圧電（ピエゾ）センサーを内蔵する設計です。これらのデバイスが衝撃を捉えて電気信号に変換し、データ収集システムで取得することで、ユーザーは衝撃の波形を確認できます。

ひずみゲージ／圧電（ピエゾ）

ひずみゲージセンサーまたは圧電（ピエゾ）センサー付きタップは、材料タイプに応じて選定します。一般に、複合材など延性破壊モードで破断し、荷重が5 kN（1,124 lbs）を超えると見込まれる材料の衝撃試験には、ひずみゲージセンサーが推奨されます。圧電（ピエゾ）センサーは、薄膜など比較的脆い材料や低荷重材料の試験に最適です。

ひずみゲージ式タップとインサート

ひずみゲージ式タップ

コード	説明	最大荷重容量	最小インサート径（穿刺試験用）	落錘タワー
C-7519-301	ひずみゲージ式タップ	22 kN 5,000 lbs	10 mm 0.394 in	9440
C-7519-302	ひずみゲージ式タップ	45 kN 10,000 lbs	20 mm 0.787 in	9440
C-7519-303	ひずみゲージ式タップ	90 kN 20,000 lbs	20 mm 0.787 in	9440
C-7529-301	ひずみゲージ式タップ	22 kN 5,000 lbs	10 mm 0.394 in	9450
C-7529-302	ひずみゲージ式タップ	45 kN 10,000 lbs	20 mm 0.787 in	9450
C-7529-303	ひずみゲージ式タップ	90 kN 20,000 lbs	20 mm 0.787 in	9450
C-7529-304	ひずみゲージ式タップ	222 kN 50,000 lbs	20 mm 0.787 in	9450

ひずみゲージ式タップインサート

コード	説明	試験規格	落錘タワー
C-7529-310 C-7519-310	10 mm (0.394 in) Ø 半球	ISO 6603-1, -2, ISO 7765-1, -2	9450 9440
C-7529-311 C-7519-311	12.7 mm (1/2 in) Ø 半球	ASTM D3763, ASTM D7192, ASTM D5628 Method FD	9450 9440
C-7529-313	20 mm (0.787 in) Ø 半球	ISO 6603-1, -2, ISO 7765-1, -2 ASTM D5628 Method FE	9440 9450
C-7529-320	10 mm (0.394 in) Ø 半球（非穿刺試験用）	ISO 6603-1, -2, ISO 7765-1, -2
C-7529-321	12.7 mm (1/2 in) Ø 半球（非穿刺試験用）	ASTM D3763, ASTM D7192, ASTM D5628 Method FD
C-7529-322	16 mm (5/8 in) Ø 半球（非穿刺試験用）	ASTM D7136/7136M, Airbus AITM 1.0010, PR-EN 6038, ISO 18352, Boeing BSS 7260, SACMA 2R-94
C-7529-324	25.4 mm (1 in) Ø 半球	-
C-7529-325	38.1 mm (1 1/2 in) Ø 半球	ASTM D5628 Method FC
C-7529-329	先端半径6.35 mm (1/4 in) 円すい、ベース25.4 mm Ø (1 in)	ASTM D5628 Method FB
C-7529-330	プラスチック用シャルピーインサート	ISO 179-2
C-7529-331	プラスチック用シャルピーインサート	ASTM D6110
C-7529-332	プラスチック用シャルピーインサート	ISO 180, ASTM D256
C-7529-335	金属用シャルピーインサート（先端半径8 mm）	ASTM E23, ISO 148
C-7529-336	金属用シャルピーインサート（先端半径2 mm）	ISO 148, DIN 50115, EN 10045
C-7529-337	金属用IZOD	インサート ASTM E23
C-7529-340	金属用DWTT	インサート ASTM E208
C-7529-350	50 mm Ø フラット	-
C-7529-360	先端半径12.7 mm (1/2 in) 円すい、ベース50.8 mm Ø (2 in)	ASTM D2444 - Type A
C-7529-361	先端半径50.8 mm (2 in) 円すい、ベース50.8 mm Ø (2 in)	ASTM D2444 - Type B
C-7529-362	先端半径12.7 mm (1/4 in) 円すい、ベース50.8 mm Ø (2 in)	ASTM D2444 - Type C

ピエゾ式タップとインサート

ピエゾ式タップ

コード	説明	最大荷重容量	最小インサート径	落錘タワー
C-7519-794	ピエゾ式タップ	4.5 kN 1,000 lbs	12.7 mm 0.50 in	9440
C-7519-796	ピエゾ式タップ	22 kN 5,000 lbs	12.7 mm 0.50 in	9440
C-7519-701	ピエゾ式タップ	0.45 kN 100 lbs	20 mm 0.787 in	9440
C-7519-704	ピエゾ式タップ	4.5 kN 1,000 lbs	20 mm 0.787 in	9440
C-7519-706	ピエゾ式タップ	22 kN 5,000 lbs	20 mm 0.787 in	9440
C-7529-794	ピエゾ式タップ	4.5 kN 1,000 lbs	12.7 mm 0.50 in	9450
C-7529-796	ピエゾ式タップ	22 kN 5,000 lbs	12.7 mm 0.50 in	9450
C-7529-701	ピエゾ式タップ	0.45 kN 100 lbs	20 mm 0.787 in	9450
C-7529-704	ピエゾ式タップ	4.5 kN 1,000 lbs	20 mm 0.787 in	9450
C-7529-706	ピエゾ式タップ	22 kN 5,000 lbs	20 mm 0.787 in	9450

ピエゾ式タップインサート

コード	説明	試験規格	タップ適合	アダプタ**
C-7529-402	12.7 mm (1/2 in) Ø 半球	ASTM D3763, ASTM D7192, ASTM D5628, Method FD	C-7529-794 C-7519-794 C-7529-796 C-7519-796	N/A
C-7519-425	16 mm (5/8 in) Ø 半球（CAI専用エクステンダー付き）	ASTM D7136/7136M, Airbus AITM 1.0010, PR-EN 6038, ISO 18352, Boeing BSS 7260, SACMA 2R-94	C-7519-794 C-7519-796	N/A
C-7519-426	16 mm (5/8 in) Ø 半球（非穿刺試験用）（CAI専用エクステンダー付き）	ASTM D7136/7136M, Airbus AITM 1.0010, PR-EN 6038, ISO 18352, Boeing BSS 7260, SACMA 2R-94	All C-7519-7XX Piezo Tups	C-7529-494
C-7529-404	20 mm (0.787 in) Ø 半球	ISO 6603-1, -2, ISO 7765-1, -2, ASTM D5628 Method FE	All C-7519-7XX and C-7529-7XX Piezo Tups	C-7529-494
C-7529-430	50 mm Ø フラット	-	All C-7519-7XX and C-7529-7XX Piezo Tups	C-7529-494
C-7529-406	25.4 mm (1 in) Ø 半球	-	All C-7519-7XX and C-7529-7XX Piezo Tups	C-7529-496
C-7529-407	38.1 mm (1.5 in) Ø 半球	ASTM D5628 Method FC; ASTM D1709; ISO 7765-1	All C-7519-7XX and C-7529-7XX Piezo Tups	C-7529-497
C-7529-412*	プラスチック用シャルピーインサート	ISO 179-2	All C-7519-7XX and C-7529-7XX Piezo Tups	C-7529-494
C-7529-410*	プラスチック用IZODインサート	ISO 180, ASTM D256	All C-7519-7XX and C-7529-7XX Piezo Tups	C-7529-494
C-7529-421*	金属用シャルピーインサート	ASTM E23; ISO 148	All C-7519-7XX and C-7529-7XX Piezo Tups	C-7529-494
C-7529-425	16 mm (5/8 in) Ø 半球	ASTM D7136/7136M, Airbus AITM 1.0010, PR-EN 6038, ISO 18352, Boeing BSS 7260, SACMA 2R-94	C-7529-794 C-7529-796	N/A
C-7529-426	16 mm (5/8 in) Ø 半球（非穿刺試験用）	ASTM D7136/7136M, Airbus AITM 1.0010, PR-EN 6038, ISO 18352, Boeing BSS 7260, SACMA 2R-94	All C-7529-7XX Piezo Tups for 9450/9350	C-7529-494

*注：タップ／インサート芯出しツールが必要です。9450/9350用：C-7529-050、9440/9340用：C-7519-050
**注：アダプタが必要です（同梱されません）

Instron® 9450 タップ反跳防止システム（オプション）：
衝撃後にタップを停止させ、試験片への二次衝撃を防ぎます。本システムは、タップが最小25 mm（1 inch）以上反跳した場合にのみ作動します。

Instron 9450 タップ潤滑・清掃装置（オプション）：
試験前にタップインサートへ潤滑を行うために使用します。この小型オイルタンクには、インサートを潤滑するスプレー付き空圧シリンダーと、残留デブリを除去する圧縮空気ジェット用ノズルが備わっています。

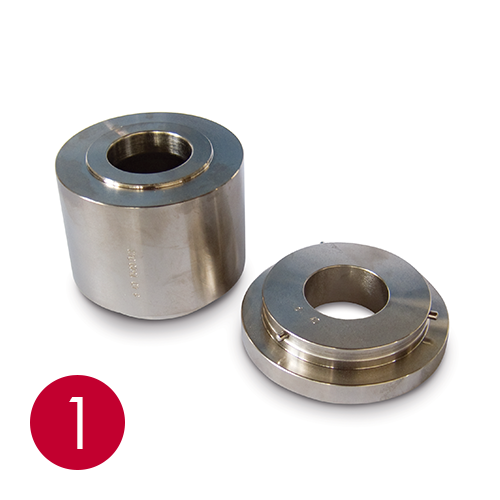

穿刺衝撃試験用サポート

Instron 9440および9450のクランププレートは、空圧システムで試料を試験スタンドに押し付け、衝撃試験中に確実に固定します。
ご要望に応じてカスタムプレートもご用意します。

穿刺試験アクセサリ

コード	説明	クランプ径	試験規格	落錘タワー
C-7520-050	フィルム用クランププレート（波形クランプ面）	40.00 mm 1.57 in	ISO 7765-2	9440 9450
C-7520-051	フィルム用クランププレート（ゴム被覆クランプ面）	76.00 mm 3.00 in	ASTM D7192	9440 9450
C-7520-052	フィルム用クランププレート（ゴム被覆クランプ面）	125.00 mm 4.92 in	ISO 7765-1	9440 9450
C-7520-053	フィルム用クランププレート（ゴム被覆クランプ面）	127.00 mm 5.00 in	ASTM D1709; ASTM D5420	9440 9450
C-7520-055	フィルム用クランププレート（ゴム被覆クランプ面）	100.00 mm 3.94 in	-	9440 9450
C-7520-041	硬質プラスチック用クランププレート	38.10 mm 1.50 in	ASTM D5628 Geometry FB	9440 9450
C-7520-042	硬質プラスチック用クランププレート	40.00 mm 1.57 in	ISO 6603-1, ISO 6603-2; ASTM D5628 Geometry FE	9440 9450
C-7520-043	硬質プラスチック用クランププレート	76.00 mm 3.00 in	ASTM D3763, ASTM D5628 Geometry FA; FD	9440 9450
C-7520-044	硬質プラスチック用クランププレート	100.00 mm 3.94 in	ISO 6603-1; ISO 6603-2	9440 9450
C-7520-046	硬質プラスチック用クランププレート	127.00 mm 5.00 in	ASTM D5628 Geometry FC	9440 9450
C-7520-056	硬質プラスチック用クランププレート	32.00 mm（内径） 1.26 in 39.00 mm（外径） 1.54 in	Montell Method MA 17238	9440 9450

衝撃後圧縮（CAI）試験用サポート

衝撃後圧縮（CAI）試験は複合材料で一般的で、Boeing BMS-7260、SACMA 2R-94、ASTM D7136/M、Airbus AITM 1.0010などの規格に対応します。治具とインサートは試験ごとに異なり、クロスヘッド重量が非常に重要です。反跳防止システムはすべての規格で必須です。また、構成を完成させるためにタップとインサートが必要で、想定最大荷重に基づいて選定する必要があります。

CAI試験アクセサリ

コード	説明	ウィンドウサイズ	試験片サイズ	試験規格	落下塔
C-7520-350	CAI衝撃治具（メートル、アルミ上板）	75.0 × 125.0 mm 2.95 × 4.92 in	100.0 × 150.0 mm 3.94 × 5.91 in	ASTM D7136M	9440; 9450 9340; 9350
C-7520-352	CAI衝撃治具（メートル、鋼上板）	75.0 × 125.0 mm 2.95 × 4.92 in	100.0 × 150.0 mm 3.94 × 5.91 in	ASTM D7136M, Airbus AITM 1.0010, PR-EN 6038, ISO 18352	9440; 9450 9340; 9350
C-7520-353	CAI衝撃治具（インチ、鋼上板）	76.2 × 127.0 mm 3.00 × 5.00 in	101.6 × 152.4 mm 4.00 × 6.00 in	ASTM D7136, Boeing BSS 7260 Class II	9440; 9450 9340; 9350

引張衝撃試験用サポート

この計装バイスは、引張衝撃試験向けにISO 8256 Aを満たすよう設計されています。治具は試験片タイプ1～5および同等品に適合し、固定高さのバイスサポートを含みます。治具一式を構成するには、圧電（ピエゾ）力センサー、クランプ装置、バイスを選定する必要があります。

引張衝撃試験アクセサリ

コード	説明	試験規格	落錘タワー
C-7520-290	ISO 8256 A 引張衝撃試験用計装バイス	ISO 8256 A	9440; 9340 9450; 9350
C-7520-295	硬質試験片タイプ1および3用クランプ	ISO 8256 A	9440; 9340 9450; 9350
C-7520-296	硬質試験片タイプ2および4用クランプ	ISO 8256 A	9440; 9340 9450; 9350
C-7520-297	硬質試験片タイプ5用クランプ	ISO 8256 A	9440; 9340 9450; 9350
C-7520-299	ISO 8256 A 引張衝撃試験用ストライカー	ISO 8256 A	9450; 9350
C-7510-299	ISO 8256 A 引張衝撃試験用ストライカー	ISO 8256 A	9440; 9340
C-7520-271	引張グリップ - 30 g（硬質試験片タイプ1、2、3、4用）	ISO 8256 A	9440; 9340 9450; 9350
C-7520-272	引張グリップ - 60 g（硬質試験片タイプ1、2、3、4用）	ISO 8256 A	9440; 9340 9450; 9350
C-7520-273	引張グリップ - 120 g（硬質試験片タイプ1、2、3、4用）	ISO 8256 A	9440; 9340 9450; 9350
C-7520-276	引張グリップ - 30 g（硬質試験片タイプ5用）	ISO 8256 A	9440; 9340 9450; 9350
C-7520-277	引張グリップ - 60 g（硬質試験片タイプ5用）	ISO 8256 A	9440; 9340 9450; 9350
C-7520-278	引張グリップ - 120 g（硬質試験片タイプ5用）	ISO 8256 A	9440; 9340 9450; 9350

ウェッジピール衝撃試験用サポート

ウェッジピール衝撃試験（接着剤ピール衝撃試験とも呼ばれます）は、ISO試験法で、さまざまな温度および2 m/s・3 m/sの試験速度における構造用接着剤のへき開破壊抵抗を測定します。この一般的な試験は、新規接着剤の開発と製品ロットの品質管理の両方で使用されます。

接着剤ピール衝撃試験アクセサリ

コード	説明	試験規格	落錘タワー
C-7520-304	サポートスタンド、クランプ、15 kNひずみゲージセンサー	ISO 11343	9450; 9350
C-7520-307	対称ウェッジ	ISO 11343	9450; 9350
C-7520-308	非対称ウェッジ	ISO 11343	9450; 9350
C-7520-310	ISO 11343試験用ストライカー	ISO 11343	9450; 9350

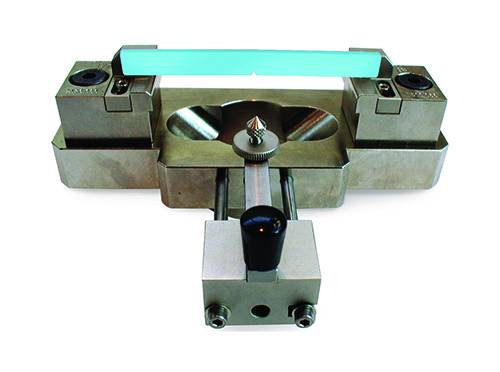

3点曲げ：シャルピー／アイゾッド衝撃試験用サポート

ASTM D6110（旧ASTM D256）、ISO 179、ASTM E23のシャルピー規格、およびASTM D256、ISO 180のアイゾッド規格に対応する治具をご用意しています。タップは想定最大荷重に基づいて選定し、試料が吸収するエネルギーとは関係ありません。

シャルピー試験用アクセサリ

コード	説明	試験片サイズ	スパン	試験規格	落下塔
C-7520-060	バイス	-	-	ASTM D6110（旧ASTM D256）、ISO 179、ASTM E23	9440; 9340 9450; 9350
C-7520-063	フラットワイズ試験片位置決め用ショルダー	4 × 10 × 80 mm 1.57 in	62 mm 2.44 in	ISO 179	9440; 9340 9450; 9350
C-7520-064	エッジワイズ試験片位置決め用ショルダー	4 × 10 × 80 mm 1.57 in	62 mm 2.44 in	ISO 179	9440; 9340 9450; 9350
C-7520-066*	ショルダー	3.17 × 12.7 × 127 mm 0.125 × 0.50 × 5.00 in	101.6 mm 4.00 in	ASTM D6110	9440; 9340 9450; 9350
C-7520-066*	ショルダー	6.35 × 12.7 × 127 mm 0.25 × 0.50 × 5.00 in	101.6 mm 4.00 in	ASTM D6110	9440; 9340 9450; 9350
C-7520-066*	ショルダー	12.7 × 12.7 × 127 mm 0.50 × 0.50 × 5.00 in	101.6 mm 4.00 in	ASTM D6110	9440; 9340 9450; 9350
C-7520-069	ショルダー	10 × 10 × 55 mm 0.39 × 0.39 × 2.17 in	40 mm 1.57 in	ASTM E23	9440; 9340 9450; 9350
CP124590	3点曲げ試験用アンビル。円筒形ショルダー2セット付属。タップインサートCP124589と併用してください。	-	40 mmから100 mmまで調整可能	-	9440; 9340 9450; 9350

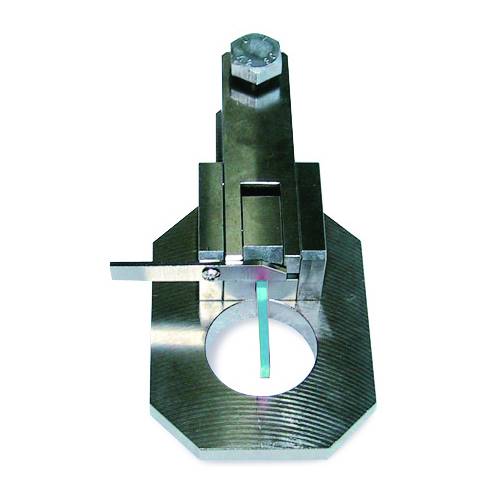

アイゾット試験用アクセサリ

コード	説明	試験片サイズ	試験規格	落錘試験機
C-7520-080	プラスチック用バイス	-	ASTM D256; ISO 180	9440; 9340 9450; 9350
C-7520-081	金属用バイス	-	ASTM E23	9440; 9340 9450; 9350
C-6545-250	試験片アダプター	4 × 10 × 80 mm 0.16 × 0.39 × 3.15 in	ISO 180	9440; 9340 9450; 9350
C-6545-051	試験片アダプター	3.17 × 12.7 × 127 mm 0.125 × 0.50 × 5.00 in	ASTM D6110	9440; 9340 9450; 9350
C-6545-050	試験片アダプター	6.35 × 12.7 × 127 mm 0.25 × 0.50 × 5.00 in	ASTM D6110	9440; 9340 9450; 9350
C-6545-124	試験片アダプター	12.7 × 12.7 × 127 mm 0.50 × 0.50 × 5.00 in	ASTM D6110	9440; 9340 9450; 9350
C-7520-089	試験片アダプター	10 × 10 × 55 mm 0.39 × 0.39 × 2.17 in	ASTM E23	9440; 9340 9450; 9350

管試験

当社の管試験用治具は、最大160 mm（6.30インチ）までの円筒形試験片を保持できるV溝設計を特徴としており、ASTM D2444に準拠しています。構成を完了するにはタップとインサートが必要であり、予想される最大荷重に基づいて選択する必要があります。

管試験用アクセサリー

コード	説明	試験片サイズ	試験規格	落錘試験機
C-7520-210	V溝管試験用治具	25.0 ～ 65.0 mm 0.98 ～ 2.56 in	ASTM D2444	9440; 9450 9340; 9350
C-7520-212	V溝管試験用治具	80.0 ～ 160.0 mm 3.15 ～ 6.30 in	ASTM D2444	9440; 9450 9340; 9350
C-7520-215	平板管試験用治具	小径管および継手	ASTM D2444 タイプB	9440; 9450 9340; 9350

インストロンのエキスパートに相談する

9400シリーズの試験用途に適したサポート、タップホルダー、またはインサートが不明ですか？お客様の要件をお知らせいただければ、最適なソリューションを見つけるお手伝いをいたします。
