Safety Light Curtain

材料試験機用アクセサリー » Frame Accessories » Electromechanical Frame Accessories » Safety Light Curtain

Safety Light Curtain

An invisible infrared barrier that pauses crosshead movement the instant the hazard zone is crossed, protecting operators with no door to open or reset between specimens.

Request a Quote

Contact Our Sales Department.

Please complete the form below and we will be happy to contact you with a response. Our typical response time for an online request is within 1-2 business days. For a faster response, please call +1-800-473-7838.



Please close this window and accept cookies to view and fill out the form.

Quick Links

Frame Compatibility

FAQs

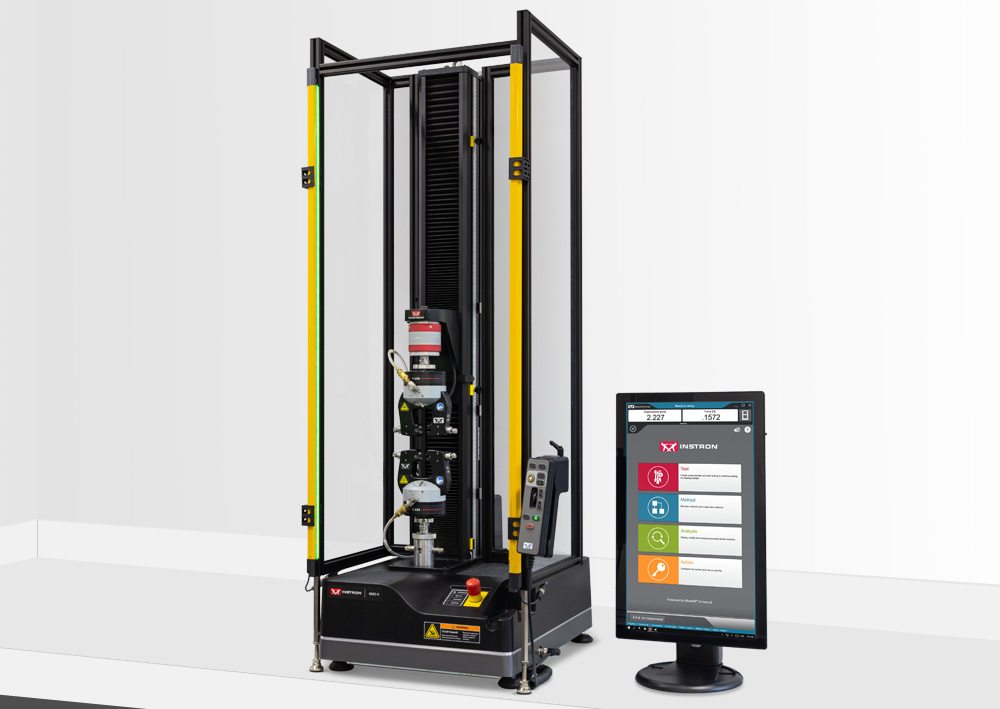

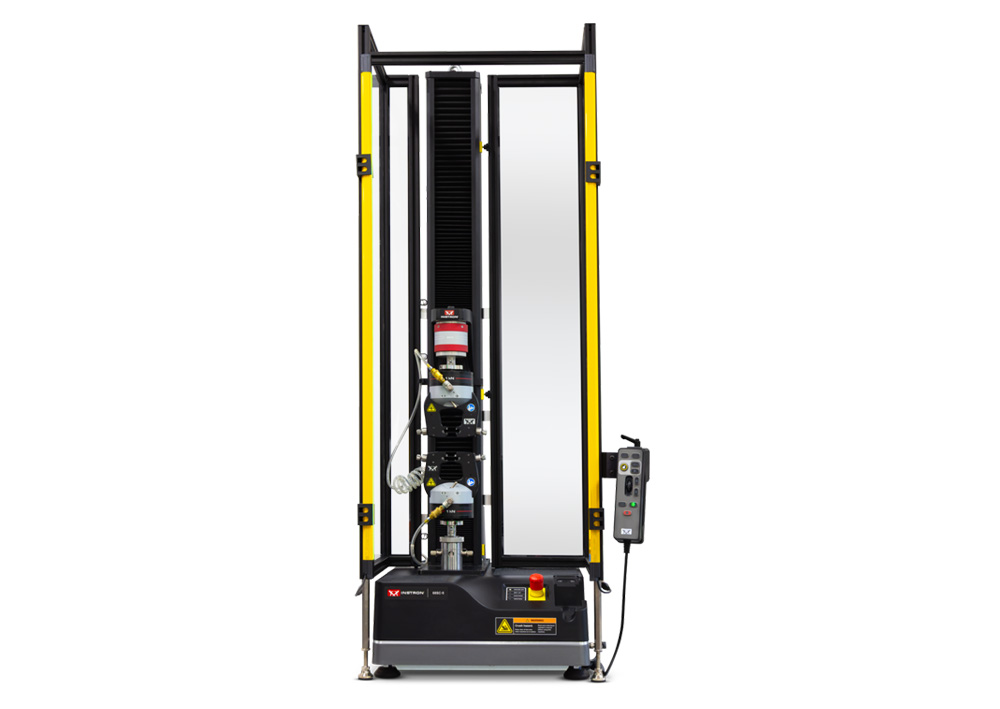

Instron 68SC Universal Testing System Configured with a Light Curtain and Bluehill Universal software operator dashboard
Instron 68SC Universal Testing System Configured with a Light Curtain and Bluehill Universal software operator dashboard Full front view of an Instron 68SC universal testing machine enclosed within a black and yellow safety light curtain, pneumatic side-action grips mounted on the load frame, and an ergonomic handset on the right side. Operator in safety glasses reviewing test method configuration on a Bluehill Universal software Operator Dashboard next to an Instron 68SC-2 Autoinjector Testing System enclosed within a yellow safety light curtain frame with red optical camera illumination visible inside the fixture enclosure

Overview

In high-volume testing, every step between specimens adds up. Instron® safety light curtains streamline the process by keeping protection active in the background, so operators can stay focused on the test. An invisible infrared field guards the hazard zone, protecting operators from pinch and crush hazards without adding steps to their workflow.

Safety light curtains are fully integrated with the 6800 Series handset and Bluehill® Universal software, so system status is always visible and protection fits into the workflow your team already knows.

Safety Built Into the Workflow

Protection stays active automatically. There's no button to press, no key to leave bypassed, and no door to reset.

Note: The infrared beams are invisible to the eye. Green and red are used here only to visually represent system status — shifting to red to illustrate the automatic shutdown when the detection threshold is crossed.

Frame Compatibility

Catalog Number Frames
Frame Mounted Light Curtains
CP135426 3400 and 6800 Series Dual Column Table Model Frames
Full System Light Curtain Enclosures
CP140310 3400 and 6800 Series Single Column Frames
CP137603 3400 and 6800 Series Single Column Frames with Extended Front Clearance
CP139513 3400 and 6800 Series Dual Column Table Model Frames (standard height, standard width) - Full enclosure with left and right side doors

Frequently Asked Questions

Does the light curtain protect against flying debris or specimen fragments?

No. The light curtain protects against crush and pinch hazards from moving system components — it doesn't protect against flying debris or specimen fragments. If your testing involves brittle or composite materials, a full debris shield with an interlock door is recommended instead.

Talk to an Instron Expert.

Not sure which safety configuration fits your lab? Our application engineers can help you match the right light curtain setup to your frame and safety requirements.

Contact Us

Talk to an Applications Engineer

Tell us about your testing needs, and we'll help you configure the right frame, load cell, grips, and software for your lab. Please complete the form below, and we'll respond within 1-2 business days. For a faster response, call +1-800-473-7838 or +1 781 828 2500 if you are outside of the US.



Please close this window and accept cookies to view and fill out the form.

Resources

Instron Resources

68TM Table Model Universal Testing Systems

材料試験機 » Universal Testing Systems » 6800 Series Universal Testing Systems » 68TM Table Model Universal Testing Systems

68TM Table Model Universal Testing Systems

Backed by our 10-Year Mechanical Systems Warranty, the 6800 Series dual column table model systems (68TM) combine the accuracy and versatility your lab demands with capacity now extending up to 100 kN.

Request a Quote

Contact Our Sales Department.

Please complete the form below and we will be happy to contact you with a response. Our typical response time for an online request is within 1-2 business days. For a faster response, please call +1-800-473-7838.



Please close this window and accept cookies to view and fill out the form.

Quick Links

Compare Models

Frame Configurator

Accessories

Brochure(opens in new tab)

Manuals

Three 68TM table model universal testing systems side by side, showing standard, extra-height with environmental chamber, and extra-width frame configurations with Bluehill Universal software.
Three 68TM table model universal testing systems side by side, showing standard, extra-height with environmental chamber, and extra-width frame configurations with Bluehill Universal software. Close-up of manual wedge grips and an automatic contacting extensometer mounted on an Instron 68TM-50 table model universal testing system, with the Bluehill Universal software operator dashboard in view. Three-point flexure fixture with a metal test specimen positioned on an Instron 68TM-100 table model universal testing system, with the Bluehill Universal software operator dashboard in view. Instron 68TM table model integrated into an AT3 automated testing system with a specimen rack and automated loading actuator, enclosed for unattended automated testing. Instron 68TM-30 table model universal testing system configured with five parallel test stations and pneumatic grips for high-throughput testing.

Overview

Precision Performance. Engineered Versatility.

The 6800 Series dual column table model systems are engineered for application versatility — plastics, elastomers, adhesives, textiles, electronics, and medical devices, with higher-capacity models extending into metals and composites. Compatible with a wide range of grips, fixtures, and accessories, including temperature chambers and our full range of extensometry, these frames give your testing program room to grow.

  • Force capacities up to 100 kN
  • Available in extra-height and extra-width configurations
  • Powered by Bluehill® Universal software for accurate, efficient testing
  • Backed by a global service network supporting more than 30,000 Instron® systems annually

NEW — 100 kN TABLE MODEL

Compact. Powerful. Ready to Deliver Exceptional Performance.

The 100 kN table model delivers the highest force capacity we've ever offered in a tabletop frame — built for high-strength alloy and composite testing, and among the most versatile universal testing systems we offer.

Standards & Test Types

Test to the Standards Your Industry Requires

ASTM


D638

D790

D3574

D412

D429

F88

F543

E345

F1306

D5034

E8/E8M

D3039

ISO


6892

604

178

527-2

37

80369

527-5

7886-1

11608

11040

13937-3

13937-2

Test Types


Tensile

Compression

Flexure

Peel

Torsion

Puncture

Friction

Shear

Industries

One System. Endless Testing Possibilities.

Plastics

Configure with extensometry and automation options built for high-throughput plastics testing, and add an environmental chamber when your program calls for non-ambient conditions.

Metals

High-force tensile, flexure, and compression testing on metals, with automatic gain adjustment for stable, closed-loop strain control. The new 100 kN table model is well suited for high-strength alloy testing.

Electronics

Add signal conditioning modules to synchronize mechanical test data with continuity, temperature, resistance, and other electrical measurements — for a fuller picture of electronic device performance under load.

Specifications

Compare Models

Not sure which configuration is right for your lab? Use our interactive frame configurator to visualize height and width options as you plan your setup.

Launch Frame Configurator
68TM-5 68TM-10 68TM-30 68TM-50 68TM-100
Force Capacity 5 kN 10 kN 30 kN 50 kN 100 kN
Crosshead Travel 1163 mm (E1)
1648 mm (E2)		 1163 mm (E1)
1648 mm (E2)		 1119 mm (E1 F1)
1605 mm (E2 F1)
1066 mm (E1 F2)
1522 mm (E2 F2)		 1119 mm (E1)
1605 mm (E2)		 1097 mm (E1)
1582 mm (E2)
Vertical Test Space 1234 mm (E1)
1739 mm (E2)		 1234 mm (E1)
1739 mm (E2)		 1190 mm (E1 F1)
1695 mm (E2 F1)
1137 mm (E1 F2)
1642 mm (E2 F2)		 1190 mm (E1)
1695 mm (E2)		 1168 mm (E1)
1672 mm (E2)
Horizontal Test Space 420 mm 420 mm 420 mm (F1)
947 mm (F2)		 420 mm 420 mm
Maximum Speed 3048 mm/min 2032 mm/min 1016 mm/min 762 mm/min 508 mm/min
Minimum Speed 0.001 mm/min
Maximum Return Speed 3500 mm/min 2100 mm/min 1100 mm/min 800 mm/min 508 mm/min
Position Control Resolution 9.9 nm 4.9 nm 2.6 nm (F1)
2.8 nm (F2)		 1.8 nm 2.69 nm
Frame Axial Stiffness 45 kN/mm 50 kN/mm 140 kN/mm (F1)
88 kN/mm (F2)		 180 kN/mm 180 kN/mm
Maximum Force at Full Speed 2.5 kN 5 kN 15 kN 25 kN 50 kN
Maximum Speed at Full Force 1524 mm/min 1016 mm/min 508 mm/min 381 mm/min 254 mm/min
Footprint Dimensions (mm)
(h × w × d) *		 1640 x 760 x 715 (E1)
2170 x 760 x 715 (E2)		 1640 x 760 x 715 (E1)
2170 x 760 x 715 (E2)		 1640 x 760 x 715 (E1 F1)
2170 x 760 x 715 (E2 F1)
1605 x 1280 x 715 (E1 F2)
2135 x 1280 x 715 (E2 F2)		 1640 x 760 x 715 (E1)
2170 x 760 x 715 (E2)		 1640 x 760 x 715 (E1)
2170 x 760 x 715 (E2)
Weight 139 kg (E1)
154 kg (E2)		 139 kg (E1)
154 kg (E2)		 196 kg (E1 F1)
215 kg (E2 F1)
453 kg (E1 F2)
471 kg (E2 F2)		 255 kg (E1)
278 kg (E2)		 266 kg (E1)
295 kg (E2)
Maximum Power Requirements 1400 VA 1400 VA 1400 VA (F1)
1500 (F2)		 1400 VA 1200 VA

Definitions: E1 = standard height; E2 = extra height; F1 = standard width; F2 = extra wide
* The footprint width is for the system only. The Operator Dashboard monitor may add 450 mm to the overall width of the frame.

Request a Quote

Contact Our Sales Department.

Please complete the form below and we will be happy to contact you with a response. Our typical response time for an online request is within 1-2 business days. For a faster response, please call +1-800-473-7838.



Please close this window and accept cookies to view and fill out the form.
Biomedical Test Fixtures
Electronics Test Fixtures

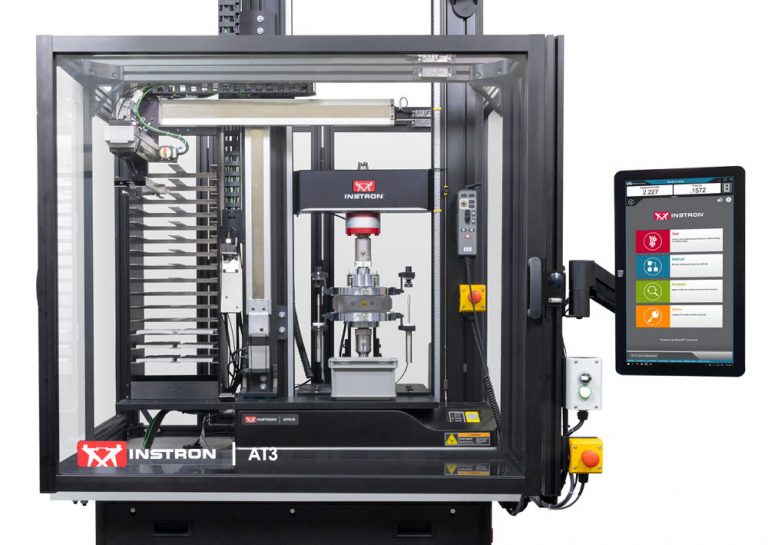

Automation
View All Accessories

Service & Support

A Team You Can Count On, for the Life of Your System

Accuracy icon represented by an arrow in the bullseye of a target

Calibration

Maintain compliance with industry testing standards and ensure accurate, reliable results with regular calibration services.

Graduation hat icon

Training

Get your team up to speed quickly with operator and engineer-level training, on-site or virtual.

Wavy line icon

Live Diagnostics

Get help fast with remote diagnostics via Instron Connect, resolving many issues without waiting on a site visit.

Shield with a checkmark icon

Service Agreements

Choose the coverage that fits your lab, from preventive maintenance to full parts and labor — available from day one.

Frequently Asked Questions

What warranty comes with the 6800 Series table model systems?

Every new 68TM system comes standard with a one-year Factory Warranty covering everything on the order associated with the frame, plus our 10-Year Mechanical Systems Warranty — the first of its kind in the materials testing industry — covering key components including the crosshead, columns, guide posts, ball screws, base beam, layshaft assembly, and pulleys and belts. Extended warranty coverage is also available, purchased either at the time of sale or prior to the expiration of the Factory Warranty.

Talk to an Instron Expert

Every material, standard, and test method has its own demands. Tell us what you're testing, and one of our applications engineers will help you configure the right frame, load cell, grips, and software for your lab — no guesswork required.

Contact Us

Talk to an Applications Engineer

Tell us about your testing needs, and we'll help you configure the right frame, load cell, grips, and software for your lab. Please complete the form below, and we'll respond within 1-2 business days. For a faster response, call +1-800-473-7838 or +1 781 828 2500 if you are outside of the US.



Please close this window and accept cookies to view and fill out the form.

Documentation Library

68TM-5 68TM-10 68TM-30 68TM-50 68TM-100
Preinstallation Manual
Operator's Guide
3D STEP Files Find Your Frame

6800シリーズ 床置き型万能材料試験機


万能材料試験システム
»
6800シリーズ万能試験システム
»
6800シリーズ 床置き型万能材料試験機


6800シリーズ 床置き型万能材料試験機

日々過酷な試験を行うラボ向けに設計された6800シリーズ床置き型システムは、最大300 kNの定格容量で信頼性の高いパフォーマンスを提供し、10年間の機械システム保証が付帯しています。

見積りを依頼

営業部までお問い合わせください。

当社製品のご購入をご検討されているお客様のご質問、ご相談などを承ります。下記フォームにご入力の上送信してください。折り返し担当部署よりご連絡させていただきます。お急ぎの場合はお電話にてお問合せください。044-853-8520（代表）（ご利用時間：平日9時～17時30分）

このウィンドウを閉じて、
Cookieを許可
してフォームを表示および入力してください。

クイックリンク

モデルの比較

アクセサリー

Accessories

カタログ(新しいタブで開く)

よくある質問

Five Instron 6800 Series floor model universal testing systems shown side by side in a range of frame height, width, base, and fixture configurations.

Five Instron 6800 Series floor model universal testing systems shown side by side in a range of frame height, width, base, and fixture configurations.
Lab operator in safety glasses and a yellow sweater loading a tensile specimen into hydraulic wedge grips on an Instron universal testing machine using a hydraulic wedge grip controller, with the AVE3 advanced video extensometer mounted on the left column illuminating the test space in red light
Instron 68FM-100 universal testing system with two high-temperature furnaces mounted on the frame for elevated temperature metals tensile testing.
Instron 68FM universal testing system in extra height configuration with an environmental chamber, furnace, hydraulic wedge grips, video extensometer, and AlignPro alignment device mounted in the load string, with Bluehill Universal software.
Instron AT3 automated testing system configured with a floor model 6800 Series universal testing machine enclosed in a transparent safety enclosure with automated specimen handling, AVE3 Advanced Video Extensometer illumination visible inside, and Instron Bluehill Universal software visible on the attached Operator Dashboard.

概要

精密な性能。卓越した汎用性。

6800シリーズ床置き型システムは、金属や複合材料の引張、圧縮、曲げ試験など、最大300 kNまでの最も厳しい要求に応えるよう設計されています。その能力はプラスチックや電子部品から医療用部品、その他無数の材料にまで及びます。数百種類のグリップや治具に対応し、主要なASTMおよびISO試験規格の構成をサポートします。

  • ラボのスペースやワークフローに合わせて選択可能な複数の高さ・幅構成
  • Nadcap要件に適合可能なアライメント性能により、航空宇宙やその他の規制対象試験プログラムの認定をサポート
  • より速く、より簡単に、より正確な試験を実現するBluehill® Universalソフトウェアを搭載
  • 設置から修理、校正まで、毎年30,000台以上のInstron®システムをサポートするグローバルサービスネットワークがバックアップ。

フレーム設計

高荷重。連続試験。

すべての6800シリーズ床置き型システムは、高荷重試験で最も重要な要素、すなわち連続使用下での一貫した性能、投資を保護する耐久性、そしてオペレーターが日々快適に作業できる試験ステーションを中心に設計されています。

規格

業界が求める規格に準拠した試験

ASTM


E8/E8M

A370

A615

E21

F606

D3039

D6641

D3410

D2344

ISO


6892

6892-2

10113

14126

527-4

527-5

14125

14130

Test Types


Tensile

Compression

Flexure

Shear

Torsion

対象業界

金属、複合材料、そしてその先へ


金属

板材、棒材、バー試験片の高荷重引張、曲げ、高温試験に対応。クローズドループ歪制御により、精密で再現性の高い結果を提供します。


複合材料

Nadcap要件を満たすアライメント性能と、幅広い複合材料試験方法に対応する治具の互換性。

油圧式くさびグリップを備えたInstron 68FM-300床置き型万能材料試験機のクローズアップ。

プラスチックおよびその他

プラスチック、電子部品、医療用部品などを試験。ロードセル容量の1/1000まで指示値の±0.5%の精度で測定できるため、ロードセルの交換頻度を減らせます。

仕様

モデルの比較

お客様の試験室に合う装置の構成ご検討中ですか？フレーム構成シミュレーターを使用して、セットアップを計画しながら高さと幅のオプションを視覚化できます。

構成シミュレーターを起動

68FM-100 68FM-300
最大荷重 100 kN 300 kN
クロスヘッド移動量 1407 mm (E1)
1906 mm (E2)		 1359 mm (E1)
1858 mm (E2)
垂直試験空間 1494 mm (E1)
1993 mm (E2)		 1446 mm (E1)
1945 mm (E2)
水平試験空間 575 mm (F1) 575 mm (F1)
934 mm (F2)
最高速度 1016 mm/min (単相)
1080 mm/min (三相)		 560 mm/min (三相)
最低速度 0.00005 mm/min 0.00005 mm/min
最高戻り速度 (単相 & 三相) 1016 mm/min (単相)
1160 mm/min (三相)		 640 mm/min (三相)
位置制御分解能 2.215625 nm 1.140395 nm
フレーム軸剛性 300 kN/mm 350 kN/mm
最高速度時の最大荷重 50 kN (単相)
75 kN (三相)		 150 kN
最大荷重時の最高速度 508 mm/min (単相)
762 mm/min (三相)		 280 mm/min (三相)
設置面積寸法 (h × w × d)* 2287 (B1), 2587 (B2) × 1140 (F1), 1499 (F2) × 786
重量** 799.2 kg (E1)
860.9 kg (E2)		 871.5 kg (E1)
947.6 kg (E2)
最大電力要件 3000 VA (単相)
4200 VA (三相)		 4200 VA (三相)

* 標準高型およびショートベースの寸法のみ。高さ拡張型(E2)オプションは全高に499 mm、トールベース(B2)オプションは全高に300 mm加算されます。設置幅はシステム本体のみの数値です。オペレーターダッシュボードモニターにより、フレームの全幅が最大500 mm加算される場合があります。高さ拡張型(E2)とトールベース(B2)の構成にはスタビライザーが含まれ、重量が91 kg (200 lb)加算されます。

** トールベース仕様は重量が62 kg (136 lb)加算されます。幅拡張型(F2)仕様は重量が300 kg (661 lb)加算されます。

見積りを依頼

営業部までお問い合わせください。

当社製品のご購入をご検討されているお客様のご質問、ご相談などを承ります。下記フォームにご入力の上送信してください。折り返し担当部署よりご連絡させていただきます。お急ぎの場合はお電話にてお問合せください。044-853-8520（代表）（ご利用時間：平日9時～17時30分）

このウィンドウを閉じて、
Cookieを許可
してフォームを表示および入力してください。

アクセサリ

よく組み合わされる構成


引張グリップ


伸び計


恒温槽


加熱炉


複合材料試験用治具


飛散防止シールド


自動化


すべてのアクセサリーを見る

サービスとサポート

システムの寿命まで信頼できるチーム

ターゲットの中心にある矢で表された精度アイコン


校正

定期的な校正サービスにより、業界の試験規格への準拠を維持し、正確で信頼性の高い結果を保証します。

角帽アイコン


トレーニング

オンサイトまたはバーチャルでのオペレーターおよびエンジニアレベルのトレーニングにより、チームを迅速に立ち上げます。

波線アイコン


ライブ診断

Instron Connectを介したリモート診断により、訪問を待たずに多くの問題を迅速に解決できます。

チェックマーク付きの盾アイコン


サービス契約

予防保守から部品・労務の完全保証まで、ラボに適したプランを選択可能。導入初日から利用できます。

Frequently Asked Questions

これらのシステムはNadcap準拠の試験プログラムをサポートできますか？

はい。6800シリーズ床置き型システムは、Nadcap要件を満たすアライメント性能を提供し、さまざまな複合材料試験方法をサポートする治具の互換性を備えています。

Instronの専門家に相談する

材料、規格、試験メソッドにはそれぞれ固有の要件があります。当社のアプリケーションエンジニアが、お客に最適なフレーム、ロードセル、グリップ、ソフトウェアの構成をお手伝いします。

お問い合わせ

アプリケーションエンジニアに相談する

当社製品のご購入をご検討されているお客様のご質問、ご相談などを承ります。下記フォームにご入力の上送信してください。折り返し担当部署よりご連絡させていただきます。お急ぎの場合はお電話にてお問合せください。044-853-8520（代表）（ご利用時間：平日9時～17時30分）

このウィンドウを閉じて、
Cookieを許可
してフォームを表示および入力してください。

よくある質問

68FM-100 68FM-300
Preinstallation Manual
Operator's Guide
3D STEP Files Find Your Frame

摩擦係数測定治具


材料試験機用アクセサリー
»
剥離、摩擦、および突き刺し試験治具
»
摩擦係数測定治具


摩擦係数測定治具

カタログ番号 2810-005

見積りを依頼

営業部までお問い合わせください。

以下のフォームにご記入いただければ、折り返しご連絡いたします。オンライン
リクエストに対する通常の応答時間は、1~2営業日以内です。より迅速な対応をご希望の場合は、+1-800-473-7838までお電話ください。

このウィンドウを閉じて、
Cookieを許可
してフォームを表示および入力してください。

仕様

データシート(新しいタブで開く)

よくある質問

Close-up of an Instron 68SC universal testing machine with ASTM D1894 / ISO 8295 coefficient of friction fixture with a weighted sled on a blue film specimen laid across the horizontal test platform, with Bluehill Universal software visible on the operator dashboard.

Close-up of an Instron 68SC universal testing machine with ASTM D1894 / ISO 8295 coefficient of friction fixture with a weighted sled on a blue film specimen laid across the horizontal test platform, with Bluehill Universal software visible on the operator dashboard.
Instron 68SC-5 single column universal testing system configured with a ASTM D1894 / ISO 8295 coefficient of friction fixture and horizontal test platform, with the Bluehill Universal software displaying the test navigation interface.
Close-up of a lab operator's hands connecting a tow line hook to a weighted sled wrapped with a film specimen on a yellow film specimen taped to the horizontal test platform of an Instron coefficient of friction fixture
Two-panel image showing Bluehill Universal software displaying a real-time load vs. peel extension graph with coefficient of friction results on the left, and a film-wrapped weighted sled on a yellow film specimen on the coefficient of friction test platform on the right

概要

Instron® 2810-005摩擦係数測定治具を使用することで、ASTM D1894およびISO 8295に準拠したプラスチックフィルムやシートの静止・動摩擦係数を測定できます。固定された水平テーブル上で加重スレッドを牽引し、ロードセルが必要な力を記録します。これにより、品質管理や研究開発チームが信頼できる、正確で再現性の高い摩擦データを得ることが可能です。

この治具は、インストロンの標準的なタイプDベースグリップアダプタを使用して万能材料試験機に直接取り付けることができます。専用の装置を購入することなく、既存の試験機に摩擦係数試験機能を追加できます。

メリット

  • 自由な試験設定 — 試験片をスレッド、テーブル、またはその両方に取り付けることができるため、材料や試験要件に合わせて治具のセットアップを最適化できます。
  • すぐに試験を開始可能 — ナイロン製と金属製の両方の牽引ラインが付属しているため、追加の部品を調達することなくすぐに試験を開始できます。
  • 既存設備の活用 — 標準的な多くの万能材料試験機に適応可能であり、既存の試験設備への投資を無駄にしません。

用途

  • 品質管理、受入材料検査、および研究開発におけるプラスチックフィルムおよびシートの摩擦試験
  • 引張モードによる摩擦係数試験（高速用途向けではありません）

仕組み

牽引ラインがガイドプーリーを介してスレッドと低容量ロードセルを接続します。クロスヘッドが移動するとスレッドがテーブル上を牽引され、ロードセルが試験中の力を記録します。

  • 静摩擦係数は、荷重曲線の最初の荷重ピークから算出されます
  • 動摩擦係数は、定義された2点間の平均荷重から算出されます
  • 摩擦係数 = 記録された荷重 ÷ スレッドの質量

仕様

仕様 詳細
規格 ASTM D1894, ISO 8295
テーブルの説明 長方形の金属製テーブル、規定の表面仕上げ
テーブル幅 152.4 mm (6.0 in)
テーブル長さ 514.3 mm (20.25 in)
テーブル有効長 109.5 mm (4.3 in)
スレッドの説明 1/8 in (3.2 mm) 厚のフォームパッドで覆われた金属製スレッド
スレッド幅 63.5 mm (2.5 in)
スレッド長さ 63.5 mm (2.5 in)
スレッド重量 200 g (7 oz)
付属牽引ライン ナイロンおよび金属
ロードセル接続
上部継手		 内容：タイプCm (1/4 in クレビスピン)、タイプBm (3/16 in クレビスピン)、タイプOm (6 mm クレビスピン)
フレーム取り付け
下部継手		 Instron 1/2 in クレビスピン (タイプDm)
見積りを依頼

営業部までお問い合わせください。

以下のフォームにご記入いただければ、折り返しご連絡いたします。オンライン
リクエストに対する通常の応答時間は、1~2営業日以内です。より迅速な対応をご希望の場合は、+1-800-473-7838までお電話ください。

このウィンドウを閉じて、
Cookieを許可
してフォームを表示および入力してください。

よくある質問 (FAQ)

2810-005はどの試験規格に対応していますか？

Instronの摩擦係数測定治具は、プラスチックフィルムおよびシートの静止・動摩擦係数測定において最も広く使用されている2つの規格、ASTM D1894およびISO 8295に準拠するように設計されています。

インストロンのエキスパートにご相談ください。

この治具がお客様の試験要件に適合するかご不明ですか？弊社のアプリケーションエンジニアが、試験規格やフィルム・シートの種類に合わせて最適な治具の選定をお手伝いします。

お問い合わせ

アプリケーションエンジニアに相談する

試験ニーズをお聞かせください。ラボに最適なフレーム、ロードセル、グリップ、ソフトウェアの構成をご提案します。以下のフォームにご記入ください。1～2営業日以内にご連絡いたします。お急ぎの場合は、+1-800-473-7838、または米国外からは+1 781 828 2500までお電話ください。

このウィンドウを閉じて、
Cookieを許可
してフォームを表示および入力してください。

リソース

Labtronic EVO コントローラ


材料試験機
»
構造耐久性試験システム
»
構造耐久性製品
»
Labtronic EVO コントローラ


Labtronic EVO®

未来への決断は今日行われるから

見積もりを依頼する

営業部までお問い合わせください。

以下のフォームにご記入いただければ、折り返しご連絡いたします。オンライン
リクエストに対する通常の応答時間は、1~2営業日以内です。より迅速な対応をご希望の場合は、+1-800-473-7838までお電話ください。

フォームの表示および入力を行うには、このウィンドウを閉じて
Cookieを受け入れて
ください。

Full Labtronic EVO® product family including LINK, MAIN, CORE, 24-10, and 24-20 modules arranged together

Full Labtronic EVO® product family including LINK, MAIN, CORE, 24-10, and 24-20 modules arranged together
Instron Labtronic EVO® LINK decentralized actuator-level measurement module shown from two angles
Instron Labtronic EVO® CORE controller unit shown in front and isometric views
Instron Labtronic EVO® SAFE safety system enclosure, ISO 13849-1/2 compliant, shown in isometric and front views
Instron Labtronic EVO® 24-10 power distribution and I/O module shown in isometric and front views
Two lab equipment enclosures with glass doors, red frames, and a white top, shown in perspective view (Instron Labtronics EVO).

Labtronic EVOは、柔軟性、性能、将来性のあるアップグレード性を兼ね備えた、最新のサーボ油圧アプリケーションおよび試験システム向けに設計されたモジュール式でスケーラブルなコントローラソリューションです。分散型アーキテクチャに基づいて構築され、従来の集中型システムに代わり、配線を削減し、信号品質を向上させ、設置を簡素化します。

このプラットフォームは5つの統合コンポーネントで構成されています:

  • Labtronic EVO CORE(EtherCAT接続によるリアルタイム制御)
  • Labtronic EVO MAIN(保護筐体)
  • Labtronic EVO 24-10 / 24-20(I/Oおよびネットワーク拡張機能を備えた24 V電源分配)
  • Labtronic EVO LINK(CANバスによる分散型アクチュエータレベルの測定およびバルブ制御)
  • Labtronic EVO SAFE(ISO 13849-1/2準拠の安全システム)

アクチュエータの近くに電子機器を配置することで、Labtronic EVOは、アナログ経路の短縮、セットアップの高速化、特定の構成では最大80%のダウンタイム削減を実現します。下位互換性と段階的なアップグレードオプションにより、既存の試験装置へのシームレスな統合が可能となり、新規設置および近代化プロジェクトに最適な強力なプラットフォームとなっています。

詳細をご覧になりたい方は、Labtronic EVOのブローシャをダウンロードして、完全な技術仕様をご確認ください。

ブローシャをダウンロード

サーボ油圧アクチュエータに直接取り付けられたInstron Labtronic EVO® LINKモジュール

主な特徴

  • スケーラブルで柔軟な試験システム設計を可能にするモジュール式アーキテクチャ
  • EVO LINKによるアクチュエータレベル統合により、アナログ信号経路を短縮する分散型システム設計
  • 決定論的リアルタイム制御と低遅延データ交換のための高速EtherCAT通信(10 kHz)
  • 測定アンプ、バルブ制御、CANバスインターフェース(CAN 2.0 A/B、CAN FD)を統合した多機能EVO LINKモジュール
  • 設置を簡素化する、最大8つのEVO LINKモジュールをサポートするハイブリッド配線およびデイジーチェーン接続
  • ハイブリッド運用のためのLabtronic® 8800mlシステムとの段階的アップグレード機能および下位互換性
  • ISO 13849-1/2パフォーマンスレベルdに準拠した高度な安全システム(EVO SAFE)

使用上のメリット

  • 試験セットアップ時間を最大80%削減し、ダウンタイムを大幅に低減して試験効率を向上
  • 分散型電子機器とEtherCAT トポロジーによる配線の複雑さの軽減と設置の高速化
  • アクチュエータ近くのアナログケーブル長の短縮による信号品質とノイズ耐性の向上
  • 既存の投資を保護し、段階的な近代化を可能にする柔軟で将来性のあるシステムアップグレード
  • コンポーネントを既存システムと並行して設置できるため、改修時の中断を最小限に抑制
  • ハイブリッドコネクタと簡素化されたシステムアーキテクチャによる試運転とメンテナンスの高速化
  • 使い慣れたソフトウェア環境(RSLabSite® 2.n)と下位互換性により、トレーニング要件を低減

さらに詳しく知りたい方は、Labtronic EVOの開発を担当したInstronのイノベーションマネージャー、Burkhard Bertemesとのインタビューをお読みください。

記事を読む

Labtronic 8800ml
Labtronic EVO
EtherCAT(10 kHz)によるリアルタイム性能
CANバス統合のサポート
RSLabSite 2.nを使用
分散型アーキテクチャ設計
配線とセットアップ時間を大幅に削減
段階的アップグレードとハイブリッド互換性
統合された標準化安全システム

よくある質問

Labtronic EVOとは何ですか?

Labtronic EVOは、試験装置の電子機器を簡素化し、配線を削減し、高速アップグレードを可能にする、サーボ油圧アプリケーション向けのモジュール式でスケーラブルな試験システムです。分散型アーキテクチャ、最新のバステクノロジー(EtherCAT)、下位互換性を組み合わせて、新規設置および改修のための柔軟なプラットフォームを構築します。

リソース

見積もりを依頼する

営業部までお問い合わせください。

以下のフォームにご記入いただければ、折り返しご連絡いたします。オンライン
リクエストに対する通常の応答時間は、1~2営業日以内です。より迅速な対応をご希望の場合は、+1-800-473-7838までお電話ください。

フォームの表示および入力を行うには、このウィンドウを閉じて
Cookieを受け入れて
ください。

LINK、MAIN、CORE、24-10、24-20モジュールを含む完全なLabtronic EVO®製品ファミリー

2軸および平均軸方向クリップオン式伸び計


材料試験機用アクセサリー
»
伸び計
»
2軸および平均軸方向クリップオン式伸び計


Instron® 2軸および平均軸方向クリップオン式伸び計は、通常、高度な複合材料、硬質プラスチック、および金属の試験に使用されます。これらの伸び計はすべて、試験片の両側からの独立したひずみ測定値から平均軸方向ひずみを決定します。平均軸方向ひずみを使用することで、芯出し不良による試験片の曲がりを補正し、一貫した正確な弾性率の測定が可能になります。

横ひずみトランスデューサを統合することで、伸び計は平均軸方向ひずみと横方向ひずみを同時に測定でき、ポアソン比と面内せん断ひずみの決定が可能になります。堅牢な設計のこれらの伸び計は、過酷な条件下でも信頼性の高い動作を提供し、-200°Cから+200°C（-328°Fから+392°F）の温度範囲で使用できます。

これらの伸び計は、ASTM E83 B-1、ISO 9513 クラス0.5、およびISO 527（附属書C）の校正要件を満たしています。

Averaging axial clip-on extensometer

Averaging axial clip-on extensometer
Averaging axial clip-on extensometer for composites testing
Biaxial extensometer testing a plastic specimen

2軸クリップオン式伸び計

単一平均軸ひずみ出力モデル

軸方向標点距離 軸ひずみ カタログ番号
25 mm -2% ～ +5% 2650-561
50 mm -1% ～ +2.5% 2650-563
1 in -2% ～ +5% 2650-565
2 in -1% ～ +2.5% 2650-567

2系統独立軸ひずみ出力モデル

軸方向標点距離 軸ひずみ カタログ番号
25 mm -2% ～ +5% 2650-571
50 mm -1% ～ +2.5% 2650-573
データシートを表示

Averaging axial clip-on extensometer

Averaging axial clip-on extensometer
Biaxial extensometer testing a plastic specimen
Biaxial extensometer with advanced hydraulic wedge grips

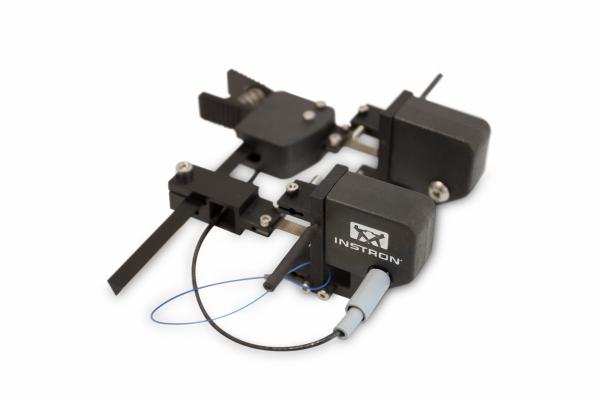

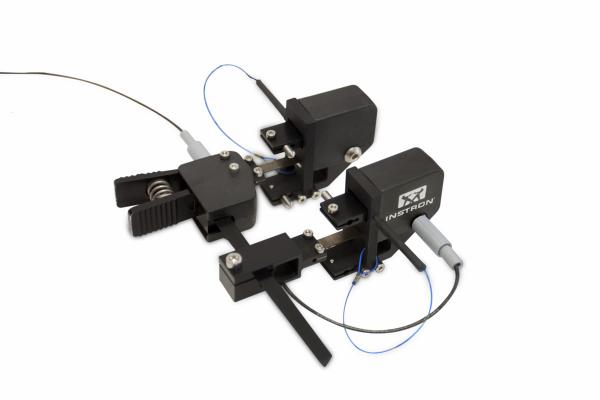

平均軸方向クリップオン式伸び計

平均軸方向クリップオン式伸び計は、試験片の反対側の軸方向ひずみを測定します。これらのモデルは、単一の平均化された軸ひずみ出力を提供します。

軸方向標点距離 軸ひずみ カタログ番号
25 mm -2% ～ +5% 2650-560
1 in -2% ～ +5% 2650-564
データシートを表示

お客様の用途にどの伸び計が適しているか不明ですか？

当社のアプリケーション専門家にお問い合わせください

疲労試験システム用電気炉試験


材料試験機用アクセサリー
»
恒温槽と大気炉
»
大気炉
»

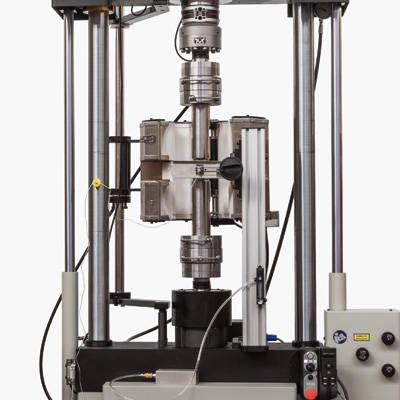

疲労試験システム用電気炉試験


疲労試験システム用インストロン電気炉アクセサリは、低サイクル疲労、高温引張、および逆軸応力用途を含む、大気中最大1000°Cまでの高温試験をサポートします。標準構成には、サイドエントリー・エクステンソメータ・ポートを備えた3ゾーン分割管状炉と、1050°C定格の油圧逆応力プルロッドが含まれます。標準の温度範囲や寸法を超える試験要件については、インストロンのエンジニアリング・ソリューション・グループがお客様の特定のニーズを満たすカスタム構成を開発いたします。

Furnace for Low Cycle Fatigue Testing

Furnace for Low Cycle Fatigue Testing
Furnace for Low Cycle Fatigue Testing

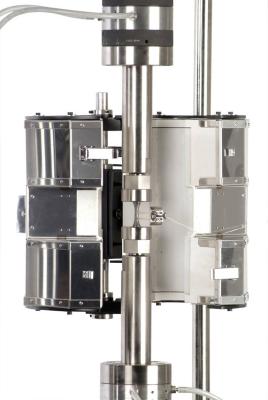

1000°C 3ゾーン分割管状炉

カタログ番号（各種）

低サイクル疲労試験用に設計されたこの3ゾーン分割管状炉は、耐久性のある埋め込み式加熱エレメント、高効率の断熱材、およびサイドエントリーのエクステンソメータポートを備えています。

関連アクセサリ
説明 カタログ番号
炉コントローラおよびソフトウェア 3117-301
詳細情報

Hydraulic Reverse-Stress Pullrods

油圧式逆応力プルロッド

カタログ番号 3117-501

高温低サイクル疲労用途に加え、高温引張試験やその他の逆軸応力用途向けに設計されています。

仕様
最大圧力 130 bar
最高使用温度 1050°C (1922°F)
関連アクセサリ
説明 カタログ番号
電動ポンプ 3117-503
お問い合わせ

伸び計

伸び計


材料試験機用アクセサリー
»
伸び計


伸び計とは、材料試験において荷重下での試験片の変形（ひずみ）を測定するために使用される精密機器です。試験片上の2つの基準点間の定義された距離である標点距離のわずかな変化を検出し、その変位をひずみデータに変換します。伸び計は、引張、圧縮、曲げ試験で使用され、正確な応力-ひずみ曲線を生成し、ヤング率、降伏強度、破断伸びなどの機械的特性を決定します。

製品クイックリンク

非接触式ビデオ自動接触式クリップオン式長伸度高温用その他

最適な伸び計の選択

適切な伸び計の選択は、材料、試験片の形状、試験規格、および処理能力の目標によって異なります。インストロンが提供する3つの主なタイプにはそれぞれ明確な利点があります。以下のガイドを使用して、用途に最適なものをご確認ください。


最も一般的

クリップオン式伸び計

ナイフエッジまたはピボットアームを介して試験片に直接取り付ける機械式伸び計です。ひずみゲージまたはLVDTセンサーを通じて標点距離の変化を検出することでひずみを測定します。

最適：

少量試験 | ポアソン比 | 高温 | 剛性材料

主な検討事項

広いひずみ範囲で高精度
標準的な板状および丸棒試験片に対応
少量のラボにコスト効率が高い
損傷を避けるため、試験片の破断前に取り外す必要がある場合がある
極薄または繊細な試験片には不向き

クリップオン式を見る


自動化

自動接触式伸び計

試験片への取り付けと取り外しを自動的に行う電動伸び計で、試験片間の手動操作なしで高処理能力な試験を可能にします。

最適：

高処理能力 | 自動試験システム | 軸方向および横方向

主な検討事項

手動取り付けが不要 — オペレーターの疲労とミスを軽減
破断前の自動取り外しオプション
すべての試験片で一貫した位置決め
クリップオン式と比較して試験システム間の移動が不便
恒温槽との互換性なし

自動接触式を見る


最も多用途

非接触式伸び計

ビデオ伸び計は、試験片表面の標点マークやコントラストのある特徴を光学的に追跡し、物理的な接触なしにひずみを測定するカメラベースのシステムです。

最適：

高処理能力 | ほぼすべての材料 | 高温 | 2Dひずみマッピング | 軸方向および平均横方向 | クローズドループひずみ制御 | r値

主な検討事項

非接触 — 試験片の挙動に影響を与えない
1台のデバイスでほぼすべての材料に対応
軸方向と横方向のひずみを同時に測定可能
標点マークと試験片の間に良好なコントラストが必要

非接触式を見る

クイック選択ガイド

要件が…の場合 推奨される伸び計タイプ
クリップオン式では損傷する薄膜や壊れやすい材料の試験 ビデオ伸び計
オペレーターの関与を最小限に抑えたハイスループット自動試験セル 自動接触式またはビデオ伸び計
軸方向と横方向の両方のひずみを測定 自動接触式またはビデオ伸び計
標準的な試験片で中程度の処理能力、予算が限られている場合 クリップオン式伸び計
爆発的に破断する試験片（例：複合材料） ビデオ伸び計
ASTMまたはISO規格への準拠 以下のFAQをご覧ください

試験に最適な伸び計を見つける

非接触ビデオ式自動接触式クリップオン式ロングトラベル高温用その他

AVE3 高性能ビデオ伸び計

非接触式ビデオ伸び計

ビデオ伸び計は、試験片表面の標点マークやコントラストのある特徴を光学的に追跡し、物理的な接触なしにひずみを測定するカメラベースの伸び計です。ほぼすべての材料のひずみを測定できるビデオ伸び計は、接触が試験片の挙動に影響を与えたり、デバイスを損傷したりする可能性がある、柔らかい材料、繊細な材料、または高コンプライアンス材料に特に適しています。

推奨される使用例

複数の標点距離と多様な伸び | 大量試験 | 常温および非常温用途 | 軸方向および横方向のひずみ測定 | r値の決定 | クローズドループひずみ制御

共通規格

ISO 527-2 | ASTM D638 | ISO 37 | ISO 178 | ASTM D882 | ASTM D412 | ISO 6892-1 | ASTM E8/E8M | ASTM A370 | ASTM E345 | ASTM D3039 | ISO 527-4 | ISO 527-5

材料および業界

プラスチック | 金属 | 複合材料 | 薄膜 | 箔 | 軟組織 | EVバッテリー

ラインナップ


万能試験システム用

AVE 高性能ビデオ伸び計

最高レベルの精度と再現性を必要とする要求の厳しい用途や先端材料研究向けに設計された、万能材料試験機用のインストロン最高性能ビデオ伸び計です。

特長と機能

特許出願中のCDATエアフロー技術により精度を最大5倍向上
クローズドループひずみ制御をサポート
単一点またはオプションの平均横ひずみ測定
全視野のひずみおよび変位マッピングが可能なデジタル画像相関（DIC）対応
500 Hzのデータ収集速度

AVE3


万能試験システム用

SVE3 標準ビデオ伸び計

日常的な材料試験や研究用途に信頼性が高く正確な非接触ひずみ測定を提供する、万能材料試験機用のインストロン標準ビデオ伸び計です。

特長と機能

特許取得済みの交差偏光照明技術により、照明の変動によるエラーを低減
オンボード測定技術によりデータをリアルタイムで処理
常温、高温、低温での試験が可能
200 Hzのデータサンプリングレート
ひずみ制御、横ひずみ、またはデジタル画像相関（DIC）には非対応

SVE3

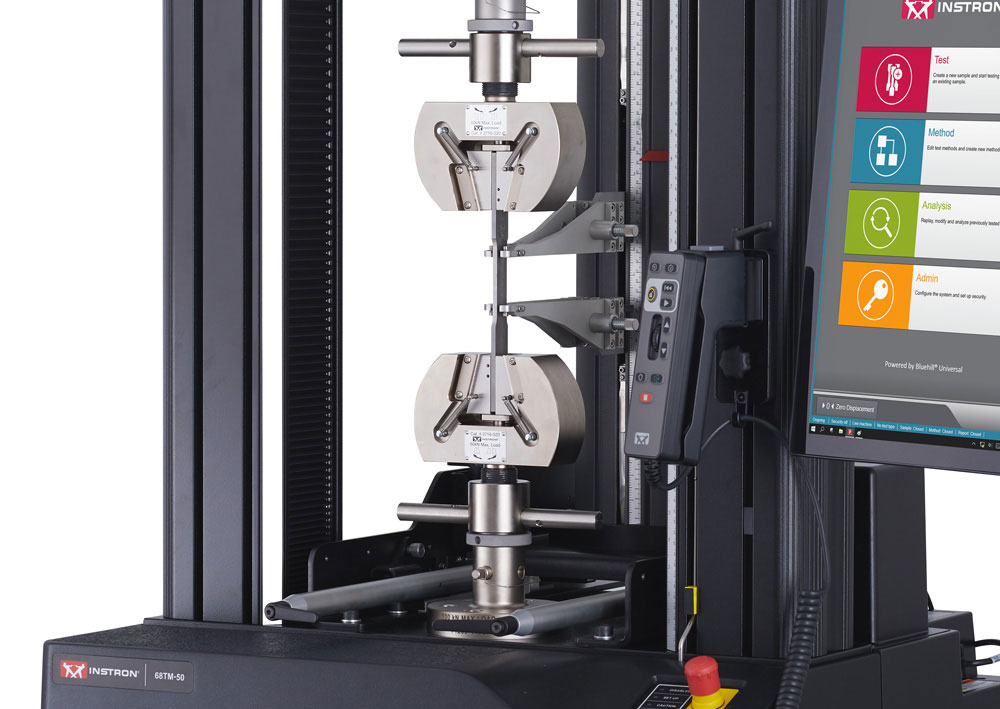

AutoX750 自動接触式伸び計

自動接触式伸び計

自動接触式伸び計は、ソフトウェア制御下で試験片への取り付けと取り外しを自動的に行う電動ひずみ測定装置であり、試験間の手動操作を排除します。破断まで試験片に留まるように、または故障前に退避するように構成でき、試験の必要に応じてセンサーを保護します。一貫性、オペレーターの安全性、およびサイクルタイムが重要となる高処理能力な製造試験や自動試験セルに適しています。

推奨される使用例

複数の標点距離と多様な伸び | 大量試験 | 軸方向および横方向のひずみ測定 | クローズドループひずみ制御 | r値の決定 | 常温試験のみ

共通規格

ASTM D638 | ISO 178 | ISO 527-2 | ASTM D412 | ISO 6892-1 方法A | ASTM E8/E8M 方法B | ASTM A615 | ASTM A370 | ISO 10113 | ASTM E517 | JIS Z 2254 | ASTM D3039

材料および業界

プラスチック | 金属 | 複合材料 | エラストマー

ラインナップ


万能試験システム用

AutoX750 軸方向自動接触式伸び計

万能材料試験機および静的油圧試験システム用のインストロン自動接触式伸び計です。高処理能力な金属、プラスチック、複合材料の試験において、自動標点間位置決めによる高精度な軸方向ひずみ測定を実現します。

特長と機能

自動アーム取り付けと標点間位置決めにより、試験片間の手動セットアップを排除
アームは破断まで試験片に留まることも、事前に取り外すように構成することも可能
ISO 6892-1 方法A1およびASTM E8 方法Bに準拠したクローズドループひずみ制御
ISO 9513、ASTM E83、およびISO 527-1の精度要件に適合

AutoX750


万能試験システム用

AutoXBiax 2軸自動接触式伸び計

万能材料試験機用のインストロン自動2軸接触式伸び計です。AutoX750のすべての機能に横ひずみの同時測定を組み合わせ、軸方向ひずみと塑性ひずみ比（r値）を1回の試験で取得できます。

特長と機能

AutoX750のすべての機能に加え、以下を搭載：
軸方向と横方向のひずみを同時測定 — 個別の横伸び計は不要
自動センタリングにより、標点距離の中心に配置することで再現性を向上
ISO 10113、ASTM E517、およびJIS Z 2254に準拠した薄板金属の塑性ひずみ比（r値）の決定

AutoXBiax

静的軸方向クリップオン式伸び計

クリップオン型伸び計

クリップオン式伸び計は、バネ付きのナイフエッジを介して試験片に直接取り付けられ、幅広い材料や試験タイプにおいて、ひずみ測定のための精密でコスト効率の高いソリューションを提供します。インストロンのクリップオン製品群は、静的および動的軸方向、平均化、2軸、および横方向の構成に及び、日常的な静的引張試験から、高サイクル疲労、圧縮、曲げ、および多軸ひずみの同時測定を必要とする完全な材料特性評価まで、すべてをカバーしています。

推奨される使用例

少量試験 | ポアソン比 | 最大200°Cまでの試験

共通規格

ASTM D638 | ISO 604 | ISO 178 | ISO 527-2 | ASTM E8/E8M | ISO 6892-1 | ASTM D3039

材料および業界

プラスチック | 金属 | 複合材料

クリップオン式伸び計のタイプ


万能試験システム用

静的軸方向クリップオン式伸び計

静的引張、圧縮、および曲げ試験用のインストロン標準クリップオン式伸び計です。ISO 6892-1、ASTM E8、およびISO 527に準拠し、金属、硬質プラスチック、および複合材料の正確な軸方向ひずみ測定を実現します。

静的軸方向


動的および万能材料試験システム用

動的軸方向クリップオン式伸び計

繰り返しおよび疲労試験用途向けのインストロンのクリップオン式伸び計です。ASTM E606およびISO 12106に準拠し、高いサイクル数にわたって安定した正確な軸方向ひずみ測定を実現します。

動的軸方向


万能試験システム用

平均軸方向および2軸クリップオン式伸び計

金属、複合材料、および硬質プラスチックの引張および圧縮試験用のインストロンの平均化および2軸クリップオン式伸び計です。精密な弾性率およびポアソン比の決定のために平均軸方向ひずみ測定を実現します。

平均化および2軸


万能試験システム用

横方向クリップオン式伸び計

引張試験用のインストロンの横方向クリップオン式伸び計です。ASTM E132およびISO 527に準拠したポアソン比の決定のために、負荷軸に対して垂直な正確な横方向ひずみ測定を実現します。

横方向

長伸度伸び計


万能試験システム用

非常に大きな変位にわたるひずみを測定するように設計された長伸度伸び計は、ゴムやその他のエラストマーなど、破断前に大幅に伸びる材料に対応します。標準的なクリップオン式伸び計が最大移動距離で限界に達してしまうような場合でも、長伸度設計は試験全体を通じて正確なひずみ測定を維持します。

推奨される使用例

エラストマー | ISO 37 | ASTM D412 | 100%を超える破断伸び | 常温試験のみ

長伸度

高温用伸び計


万能試験システム用

加熱炉や環境槽内での使用向けに設計された高温用伸び計は、最大1200°Cの高温で試験される試験片のひずみを測定します。セラミックプローブが加熱された試験片からの変位を加熱ゾーンの外側に配置されたセンサーに伝達し、測定精度を保護します。

推奨される使用例

金属 | 航空宇宙用合金 | セラミックス | エネルギー産業 | ISO 6892-2 | ASTM E21 | ISO 204

高温度

その他の伸び計


万能試験システム用

圧縮変位計（LVDT）

圧縮特性試験用のインストロンのLVDTベースのたわみ計です。ISO 604およびASTM D695に準拠し、プラスチック、フォーム、および複合材料において、機械のコンプライアンスに依存しない正確な試験片のたわみ測定を実現します。

LVDT


万能試験システム用

曲げたわみ計

インストロンの曲げデフレクトメータは、ISO 178およびASTM D790に準拠した3点および4点曲げ試験中に試験片のたわみを測定するために、クリップオン式、自動接触式、またはビデオ伸び計とともに使用されるバネ付きプランジャーです。

曲げデフレクトメータ


万能試験システム用

Crack opening displacementゲージ

破壊力学試験用のインストロンのCODゲージです。BS 7448、ASTM E399、およびASTM E1820に準拠し、金属および構造用合金の破壊靭性決定のために正確なき裂開口変位を実現します。

CODゲージ


万能試験システム用

貼付式ひずみゲージ式アダプタ

ひずみゲージベースの試験用のインストロンの接着型ひずみゲージアダプタです。標準的な電気抵抗ひずみゲージをインストロンのシグナルコンディショニングおよびデータ収集ハードウェアと直接統合できます。

アダプタ

インストロンが選ばれる理由

インストロンは80年以上にわたり材料試験装置の設計と製造を行っており、伸び計はお客様が試験を行うのと同じ基準で自社開発・製造されています。当社のエンジニアはASTMおよびISO規格委員会の積極的な参加者であり、進化する試験要件を直接把握し、当社の装置が初日からそれらを確実に満たすようにしています。

材料試験業界最大級のサービスおよび校正組織を擁し、設置やトレーニングから継続的な検証や再校正まで、あらゆる段階でお客様をサポートします。フォーチュン100企業の96%以上の試験室においてインストロンの装置が採用されている理由がそこにあります。

よくある質問 (FAQ)

私の試験規格にはどの伸び計が推奨されますか？

下の表は、一般的な試験規格に対してインストロンが通常推奨する伸び計のタイプをまとめたものです。これらの推奨事項は出発点として意図されています。お客様の用途に最適な伸び計は、処理能力の目標、ラボのセットアップ、試験片の形状などの要因によっても異なります。より詳細な推奨事項については、当社のアプリケーション専門家にご相談ください。

規格 用途 推奨される伸び計
ISO 6892-1 常温における金属の引張試験 推奨：ビデオまたは自動接触式伸び計
許容：クリップオン式伸び計
ISO 6892-2
ASTM E21		 高温における金属の引張試験 推奨：高温用伸び計
ASTM E8/E8M 金属材料の引張試験 推奨：ビデオまたは自動接触式伸び計
許容：クリップオン式伸び計
ISO 12135
ASTM E399		 金属の破壊靭性 推奨：き裂開口変位（COD）ゲージ
ISO 527-2
ASTM D638		 プラスチックの引張特性 推奨：ビデオまたは自動接触式伸び計
許容：クリップオン式伸び計
ポアソン比を試験する場合、横方向または2軸クリップオン式伸び計が必要です。
ISO 178
ASTM D790		 プラスチックの曲げ特性 推奨：ビデオまたは自動接触式伸び計
許容：クリップオン式伸び計
上記の各伸び計は、この試験のために曲げデフレクトメータと併用する必要があります。
ASTM D3039 ポリマーマトリックス複合材料の引張特性 推奨：ビデオ伸び計
許容：クリップオン式伸び計またはひずみゲージ
ポアソン比を試験する場合、横方向または2軸クリップオン式伸び計が必要です。
ISO 37
ASTM D412		 ゴムおよびエラストマーの引張特性 推奨：ビデオ伸び計
許容：長伸度伸び計

個々の試験規格と伸び計の要件の詳細については、インストロンのASTMおよびISO規格ガイドのライブラリをご覧ください。

お客様の用途にどの伸び計が適しているか不明ですか？

当社のアプリケーション専門家にお問い合わせください

SVE3 標準ビデオ伸び計


SVE3 標準ビデオ伸び計


SVE3 標準ビデオ伸び計

繰り返し行う試験向け非接触ひずみ測定

見積りを依頼

SVE3とAVE3の比較

データシート

よくある質問

SVE3標準ビデオ伸び計は、繰り返し行う材料試験向けに設計された非接触ひずみ測定ソリューションです。ISO 9513クラス1およびASTM E83クラスB-1*／B-2の要件に適合するよう構成でき、エラストマー、プラスチック、フィルム、金属を対象とする幅広い標準アプリケーションに対応します。

複数の視野レンズオプションにより、SVE3はさまざまな標点距離、伸び範囲、試験片形状、試験環境に容易に適応します。試験片との物理的接触を排除することで、滑り、作業者の影響、破断時の損傷といった一般的な誤差要因を低減し、ラボ間でより一貫した結果を提供します。

AVE3は要求の厳しい用途向けのInstron最先端ビデオ伸び計ですが、SVE3は共通のコアプラットフォームを基盤に、標準的なひずみ測定要件と繰り返される試験ワークフローに最適化した機能セットを搭載しています。

1 標点距離が30 mmを超える場合

主な特長

  • 非接触ひずみ測定により、滑り、作業者の影響、試験片損傷を排除
  • 日常試験向け設計で、異なるラボ間でも一貫した再現性の高い結果
  • 柔軟なレンズオプションで、幅広い標点距離と伸びに対応
  • 常温および温度制御試験で信頼性の高い性能
  • リアルタイムデータ処理によるBluehill® Universalとのシームレスな統合

アプリケーション範囲

材料：エラストマー、プラスチック、フィルム、金属

負荷タイプ：引張、圧縮、曲げ

規格：ASTM D412、ISO 37、ASTM D638、ISO 6892、ASTM E8/E8M ほか

試験環境：常温、高温、低温条件

システム互換性：ほぼすべてのInstron試験システムで使用可能

SVE3とAVE3の比較

標準ビデオ伸び計と先進ビデオ伸び計

SVE3
標準ビデオ伸び計
AVE3
先進ビデオ伸び計
レンズ：4種の視野オプション
工場設定済みの自己識別レンズにより、迅速なセットアップと一貫したひずみ測定を実現します。
特許取得の動的偏光照明
照明を自動最適化し、試験片マークの追跡を明瞭かつ確実に行います。
CDAT気流技術（特許出願中）
環境外乱を低減し、測定精度とデータ安定性を向上します。
ひずみ速度制御
ISO 6892およびASTM E8/E8Mに準拠したクローズドループひずみ制御に対応します。
横方向測定機能
単一点の横ひずみ、または平均横ひずみに対応—ISO 10113およびASTM E517に基づくr値算出に推奨
デジタル画像相関（DIC）
ソフトウェアで画像を記録し、Bluehill® Universalの試験データと同期した試験片の全視野ひずみマップを作成できます。
データ取得レート
高速データ取得により、動的試験中も正確なひずみ測定を確保します。		 200 Hz 500 Hz

試験に高度な制御、より高いデータ取得レート、または精度向上が必要な場合、InstronはAVE3先進ビデオ伸び計を推奨します。

AVE3を見る

よくある質問 (FAQ)

SVE3はどのような材料に使用できますか？

SVE3は、エラストマー、プラスチック、フィルム、金属のひずみ測定に一般的に使用され、幅広いルーチンのラボ試験に適しています。

SVE3でひずみ測定を最適化する方法を見る

デモを依頼

リソース

信頼性の高い歪測定 — 非接触で実現


材料試験機用アクセサリー
»
AVE3 高性能ビデオ伸び計
»
信頼性の高い歪測定 — 非接触で実現


信頼性の高い歪測定 — 非接触で実現

非接触式伸び計は、今日の試験規格の厳格な精度要件を満たしながら、より迅速、安全、かつ非常に汎用性の高い方法で歪を捉えることを可能にします。ワークフローを合理化し、機器の取り扱いを減らしたいラボにとって、クリップオン式伸び計に代わる確かな最新の選択肢です。

非接触への移行

クリップオン式に代わる規格準拠の選択肢

クリップオン式伸び計は、正当な理由から今なお信頼され、広く使用されています。しかし、現在多くのラボが非接触ソリューションを選択しています。それは、同等の規格準拠を維持しつつ、ワークフローにおいて大きな利点があるためです。

AVE3アドバンスト・ビデオ伸び計はISO 9513およびASTM E83の要件を満たしており、ほとんどの試験プログラムにおいてクリップオン式の完全な代替品となります。

精度を妥協するのではなく、精度を達成する方法を簡素化するのです。

Row edge-slant Shape Decorative svg added to top

Row edge-slant Shape Decorative svg added to bottom

Covalentロゴ

引用アイコン

「AVE3は、標点距離ごとに個別の接触式伸び計を管理する必要をなくすことで、ワークフローを合理化しました。これにより、納期の短縮、試験速度の向上、そしてお客様へのより競争力のある価格提示が可能になりました。」

事例紹介の全文を読む

ラボが自信を持って非接触に移行する理由

AVE3アイコン

1台のデバイスで幅広い範囲に対応

小規模から大規模な標点距離、低伸度から高伸度、そしてプラスチック、金属、複合材料、生体材料、フィルムなどの多様な材料をサポートします。

規格適合アイコン

グローバル規格に適合

単一のデバイスでISO 9513およびASTM E83の要件を満たし、複数のクリップオンデバイスの必要性を減らします。

安全アイコン

破断まで安全

試験片に一切触れないため、AVE3は機器の損傷リスクなしに、破断に至るまでの全過程で歪を測定できます。

高速アイコン

より高速でタッチフリーな歪測定

取り付け、位置合わせ、取り外しは不要です。試験片にマークを付けて試験を実行するだけです。

低メンテナンスアイコン

低メンテナンス

管理すべきナイフエッジ、摩耗面、可動部品はありません。

AVE3が選ばれる理由

AVE3次世代ビデオ伸び計は、非接触測定の柔軟性と拡張された歪み可視化・解析機能を組み合わせ、ラボが期待する精度を提供します。

AVE3ビデオアイコン

引張、圧縮、曲げ試験向けのミクロンレベルの歪測定

500 Hz アイコン

高速試験アプリケーション向けの500 Hzリアルタイム歪測定

AverEdge32 アイコン

オプションのAverEdge32™ 平均化により、横歪の再現性とr値の決定を向上

デジタル画像相関アイコン

オプションのデジタル画像相関（DIC）により、全視野の歪および変位マッピングが可能

ワークフローに合わせた選択

クリップオン式と非接触式の伸び計にはそれぞれの役割がありますが、効率、汎用性、一貫性を優先するのであれば、非接触式が明確な進むべき道となります。

優先事項 クリップオン式 非接触ビデオ式
ISO 9513 / ASTM E83 準拠 準拠 準拠
セットアップ速度 手動ステップが必要 即時、取り付けセットアップ不要
破断時の挙動 破断前に取り外しが必要な場合あり 破断まで安全
標点距離範囲 複数のデバイスが必要になることが多い 1台のデバイスで幅広く対応

自信を持って試験を — 非接触で実現

AVE3は、規格に準拠しメンテナンス負担の少ないクリップオン式の代替手段を、完全に非接触なワークフローのスピードと安全性とともに提供します。

歪測定を合理化しましょう — AVE3についてご相談ください

お問い合わせ

AVE3の詳細を見る

万能試験システム用炉


材料試験機用アクセサリー
»
恒温槽と大気炉
»
大気炉
»
万能試験システム用炉


万能試験システム向けの標準炉、マウント、グリップ、ロードストリングアセンブリは、大気中で最大1200°Cまでの高温試験に対応し、幅広い材料に対して安定した熱性能と信頼性の高い荷重伝達を提供します。これを超える温度域や特殊な炉寸法が必要な用途には、Engineered Solutionsチームが、お客様の試験要件に合わせたカスタム高温システムを開発します。

Furnace 3119-160 Three-Zone Split Tube Furnace with High Temperature Extensometer

Furnace 3119-160 Three-Zone Split Tube Furnace with High Temperature Extensometer
68FM Universal Testing System with Dual Furnaces

1200°C 3ゾーン分割式チューブ炉

カタログ番号：3119-160

この3ゾーン分割管状炉は、サイドエントリー式伸び計ポートを備え、最大1200°C (2200°F)まで動作可能な線巻ヒーターエレメントを採用しています。エレメントは最適な温度均一性を実現する独自の形状で、ASTM E21、ISO 6892-2、EN10002-5、EN2002-2などの試験規格への適合を保証します。炉の上下エンドプレートは耐久性と断熱性に優れ、プルロッド用の直径20 mm (0.787 in)の穴が設けられています。

仕様
試験片温度範囲 200～1050°C（392～1922°F）
加熱部全長 300 mm（11.81 in）
内径 75 mm（2.95 in）

取付ブラケット

取付ブラケットは、炉を試験システムに確実に固定するために使用します。

仕様
説明 カタログ番号
床置き型 標準炉取付具手動調整が可能な標準3ナックル設計の炉取付具です。 CP119938
床置き型 高機能炉取付具高機能取付具により、炉の垂直位置およびロードストリングに対する平行度を、迅速かつ容易に微調整できます。 CP107737
詳細情報

Temperature Control System

Temperature Control System
Temperature Control System
Temperature Control System

3ゾーン温度制御システム

温度制御システムは、炉の加熱出力を制御するために設計されています。制御システムは、複数の熱電対タイプのいずれかを用いて、ほぼあらゆる炉を動作させるよう構成できます。3ゾーン制御システムは、3つの独立したヒータエレメントゾーンを持つ加熱専用炉向けに設計されており、通常はそれらのゾーンを制御するために3種類の熱電対を使用します。

仕様
説明 カタログ番号
Kタイプ制御システム 3119-960
R/Sタイプ制御システム 3119-962
降圧トランス壁掛け型3 kVA降圧トランスアセンブリにより、120 V単相のModel TCS3203 3ゾーン炉制御システムを、190/200/208/220 V、50/60 Hzの電源で動作させることができます。 W-C015-TRAN
詳細はお問い合わせください

Quick-Change Adapters

クイックチェンジアダプタ

クイックチェンジアダプタは、主に高温引張用途で、ロードトレインの取り付けを簡素化するために使用します。室温側のプルロッド端部にねじ込むボタンヘッドワッシャで構成されます。ワッシャとプルロッドを、アダプタ本体のスロットに挿入します。

仕様
荷重容量 有効長 カタログ番号
90 kN 6.43 in W-7556M4
10 kN 5.58 in W-7556M2
詳細はお問い合わせください

3117-025 | Tension-Only Holders

ねじ端試験片ホルダ

カタログ番号 W-7551-C

Inconel 713-C製のねじ端試験片ホルダ。最高温度1100°C（2000°F）に対応します。

仕様
試験片ねじサイズ カタログ番号
メートルねじ M6×1.0 W-7551-CM1
メートルねじ M8×1.0 W-7551-CM2
メートルねじ M8×1.25 W-7551-CM3
メートルねじ M10×1.5 W-7551-CM4
メートルねじ M12×1.5 W-7551-CM5
メートルねじ M12×1.75 W-7551-CM6
メートルねじ M14×2.0 W-7551-CM7
メートルねじ M16×1.5 W-7551-CM8
メートルねじ M16×2.0 W-7551-CM9
メートルねじ M18×2.5 W-7551-CM10
メートルねじ M19×1.5 W-7551-CM11
米国規格 10-24 W-7551-CU1
米国規格 10-32 W-7551-CU2
米国規格 1/4-20 W-7551-CU3
米国規格 1/4-28 W-7551-CU4
米国規格 5/16-24 W-7551-CU5
米国規格 5/16-18 W-7551-CU6
米国規格 3/8-16 W-7551-CU7
米国規格 3/8-24 W-7551-CU8
米国規格 7/16-14 W-7551-CU9
米国規格 1/2-13 W-7551-CU10
米国規格 5/8-11 W-7551-CU11
米国規格 3/4-10（Type R3f） W-7551-CU12
詳細はお問い合わせください

W-7554 | High Temperature Tension Wedge Grips

高温引張ウェッジグリップ

カタログ番号 W-7554

Hastelloy X製のウェッジグリップ試験片ホルダ1セット（2個）。引張専用荷重向けに設計され、厚さ1.13～3.18 mm（0.005～0.125 in）、幅12.7～22.225 mm（0.5～0.875 in）の平板試験片に対応可能です。ホルダの設計上、初期荷重付与およびジョー位置合わせのため、試験片端部タブへの穴あけが必要です。センタリングピン径：4.1148 mm（0.162 in）。ホルダ寸法：長さ70 mm（2.75 in）、直径38 mm（1.375 in）。プルロッド取り付け用に0.75-10f-RHねじを備えます。ジョーインサートは別売で、試験する試験片厚さに基づいて選定します。使用可能なインサートと対応厚さ範囲については、下記W-7554-A1、-A3、-A4をご参照ください。

仕様
試験片径 ピン 4.1148 mm（ピン 0.162 in）
試験片厚さ 1.13～3.18 mm（0.005～0.125 in）
試験片幅 12.700～22.225 mm（0.500～0.875 in）
耐熱温度 926°C（1700°F）

高温ウェッジジョーインサート

W-7554高温引張ウェッジグリップ用の高温ウェッジジョーインサート1セット（2組）。

仕様
タイプ 試験片厚さ 耐熱温度 カタログ番号
平滑面 0.13～1.0 mm（0.005～0.040 in） 926°C（1700°F） W-7554-A1
セレーション面 1.0～2.0 mm（0.040～0.078 in） 926°C（1700°F） W-7554-A3
セレーション面 2.0～3.18 mm（0.078～0.125 in） W-7554-A4
詳細はお問い合わせください

ピンおよびクレビス試験片ホルダー

ピン＆クレビス試験片ホルダは、両端に穴のある平板試験片向けに設計されています。試験片をホルダのスロットに挿入し、ピンで固定します。

注：指定されたホルダのスロット幅より小さい（薄い）試験片を使用すると、試験片の位置ずれが生じる場合があります。

仕様
材質 インコネル 713-C
定格温度 1100°C (2000°F)
上下継手 US Customary 3/4 in-10 (タイプ R3f)
カップリング長 69.9 mm (2.75 in)
カップリング径 28.6 mm (1.125 in)
対応サイズ
サイズ カタログ番号
スロット1 mm、ピン3 mm CP112249
スロット2 mm、ピン3 mm CP112250
スロット3 mm、ピン4 mm CP112251
スロット4 mm、ピン4 mm CP112252
スロット6 mm、ピン6 mm CP112253
スロット10 mm、ピン10 mm CP112255
詳細はお問い合わせください

疲労試験用機械式ウェッジアクション引張グリップ

材料試験機用アクセサリー » 引張グリップ » 疲労試験用機械式ウェッジアクション引張グリップ

疲労試験用機械式ウェッジアクション引張グリップ

インストロンの機械式ウェッジアクショングリップは、静的または動的な材料試験に使用でき、交換可能なウェッジ形状のグリップフェイスにより、板状または丸棒試験片のいずれにも対応します。

このグリップは、試験片に軸方向の予荷重を与えることなく、確実に把持できるように設計されています。これは、試験片に対して水平方向にのみ移動するジョーフェイスを使用することで実現されています。

オペレーターの原理

各グリップは機械的に作動し、ウェッジ形状のジョーフェイスに対するグリップ本体の移動によって把持力が加えられます。この移動は、グリップヘッド底面にある4本の六角穴付きボルトを締め付けることによって行われます。

各ジョーフェイスは2本の引張ばねによってグリップ本体内に配置されており、試験後にジョーフェイスが試験片を解放できるようになっています。

グリップ本体のウェッジ部にはジョーガイドが装備されており、ジョーフェイス同士、および試験片に対して直角が維持されるようになっています。

製品

品名 カタログ番号
疲労試験用機械式ウェッジグリップ（±100 kN） 2743-402
2742-102 ±1 kN 機械式疲労試験用グリップ 2742-102
2742-316 ±10 kN ±100 Nm 機械式疲労試験用グリップ 2742-316
2742-206 ±3 kN ±25 Nm 機械式疲労試験用グリップ 2742-206
