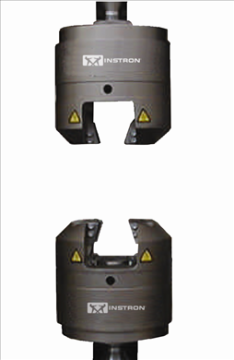

疲労定格メカニカルウェッジグリップ（±100 kN）

カタログ番号：2743-402

  • 可能な限り低コストで疲労試験機能を提供
  • グリップの締結はトルクレンチで手動実施（注：最小グリップ開口が必要）
  • サイドエントリー設計により、側面から容易に
    試験片を挿入でき、全面アクセスが可能
  • 平面部の調整可能な試験片ストップにより
    試験片の正確な芯出しを実現
  • 引張および圧縮に対応し、完全
    逆応力の動的試験にも適合
  • 温度範囲：–70～+350 ℃
  • 機械インターフェース：M30 × 2 右ねじ 内ねじ
  • グリップ質量：約26 kg（57 lb）／グリップ
  • 静的荷重容量：±130 kN（29 kip）

必要品：グリップフェースおよび疲労定格アダプタ

数量：グリップ2個

アクセサリーカタログを見る
仕様 オプション機能
仕様
アクセサリ高さ 170 mm（6.89 in）
アクセサリ重量 26 kg（57.2 lb）
アクセサリ幅 172 mm（6.77 in）
容量 ±100 kN（±22,000 lbf）
下部フィッティング M30 RH（Type If）
静的／疲労定格 疲労
温度定格 –70～+350 ℃（–94～+662 °F）
上部有効長 170 mm（6.8 in）
上部フィッティング M30 RH（Type If）
