デジタル画像相関法(DIC)ソフトウェア

DICは、試験片表面の画像を比較して全視野ひずみおよび変位マップを生成する光学技術です。試験片の2次元表面全体にわたるひずみと変位を可視化するための画像を作成します。

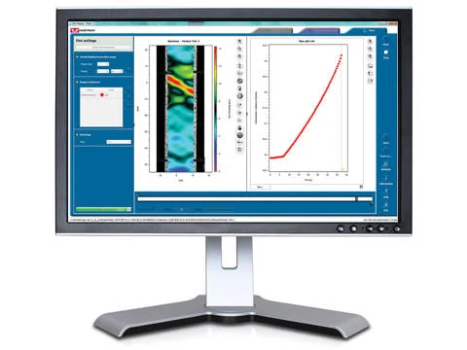

DIC Replayソフトウェアは、独立した2D DICパッケージです。本ソフトウェアは、Instron^® Advanced Video Extensometer(AVE)によって保存された画像およびキャリブレーションデータを使用し、後処理モードで動作します。ユーザーインターフェースは、Bluehill^®と同じタブ形式およびグラフィカルデザインを採用しています。

標準機能:

• 軸ひずみ(Eyy)、軸変位(Ey)、横ひずみ(Exx)、横変位(Ex)、せん断ひずみ(Exy)、最大主ひずみ、最小主ひずみの全視野ひずみおよび変位マップ
• 仮想ひずみゲージ
• 仮想伸び計
• メソッド保存
• プロット生成
• Bluehill試験データ(荷重、位置など)との同期
• 最大50Hzまでのユーザー定義画像収集レート
• 3つの動作モード(後処理DIC、AVEによるリアルタイムひずみ、または両方)

メリット:

• 不連続降伏、局所的なネッキングなどの材料試験現象の観察
• 従来の伸び計では実用的でなかった、部品やコンポーネントの平面上のひずみや変位を解析します。
• 目視では見えない亀裂の可視化と検出
• 試験片を次の試験片と比較することで、試験片作成技術をチェック。
• 標準ゲージ長から外れた局所的なひずみを特定することで、適合規格をチェックします。
• 板状試験片または圧縮試験片の側面形状を視覚化し、ひずみ挙動を観察します。
