球面座付き圧縮プラテンは、表面が完全に平行ではない圧縮試験片に対応するよう設計されています。小さな予荷重を加える間に、機械の荷重軸に対して試験片上面に合わせて最大4°までセルフアライニングします。モデルによっては球面座が圧縮プラテンに一体化されており、別のモデルでは球面座を追加して標準圧縮プラテンを球面座付きプラテンへ変換できます。
以下のリンクを使用して、関心のあるセクションに直接移動してください。

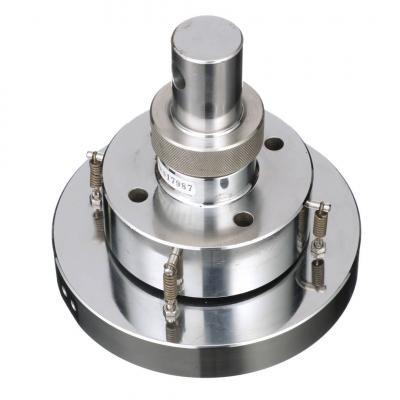

球面座一体型圧縮プラテン
これらのプラテンは硬化処理された表面により、試験中にプラテンが変形しないことを確保し、研磨仕上げによりプラテンと試験片間の摩擦を最小化します。直径100 mm以上のプラテンには、球面座を所定位置に固定して下側プラテンと平行を確保する「ロック」機構が備わっています。高精度なひずみ測定のために、LVDTたわみセンサーを取り付けることも可能です。
| 仕様 | ||
| プラテン直径 | 荷重容量 | カタログ番号 |
| 50 mm | 10 kN | S5722A |
| 50 mm | 100 kN | S5722B |
| 100 mm | 10 kN | S5724A |
| 100 mm | 100 kN | S5724B |
| 150 mm | 10 kN | S5726A |
| 150 mm | 100 kN | S5726B |
| 200 mm | 10 kN | S5728A |
| 200 mm | 100 kN | S5728B |
高荷重用圧縮プラテン

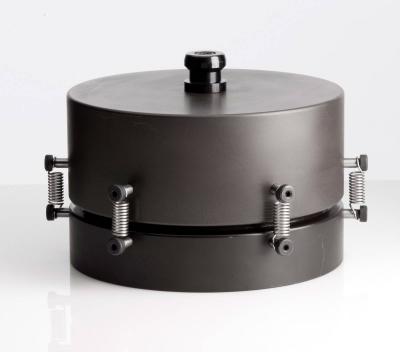

Industrial Seriesの球面座付き圧縮プラテンは、剛性とセルフアライニングの最適なバランスにより、試験片への均一な荷重付与を確保します。圧縮プラテンの組み合わせは、ASTM C39、C67、C109、C133、C140、C365、AASHTO T22などの規格に適合する構成が可能です。
| 仕様 | ||
| 球面座直径 | 荷重容量 | カタログ番号 |
| 79 mm | 1000 kN | W-2005-A |
| 114 mm | 2000 kN | W-2005-B |
| 165 mm | 4500 kN | W-2005-C |
| 228 mm | 4500 kN | W-2005-D |
| 305 mm | 5000 kN | W-2005-F |

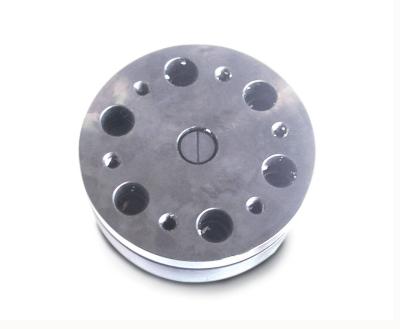

球面座
圧縮プラテンを球面座付きプラテンに変換するためのアタッチメントです。
| 仕様 | |||
| 容量 | 下側フィッティング | 上側フィッティング | カタログ番号 |
| 300 kN | 100 mm BC上に6 x M10 | M48 x 2 fRH（Type llf） | 2501-118 |
| 疲労定格 | |||
| 500 kN 静的 250 kN 動的 |
M48 x 2 fRH（Type llf） | M48 x 2 fRH（Type llf） | 2840-112* |
| * 2840-11x圧縮プラテンで使用 | |||
