カップリングとアダプター
カタログ番号2501-093
リジッドクレビス-クレビスアダプター
クレビス - クレビスアダプターは、ロードセルまたはマシンアダプターよりも大きいまたは小さいクレビスを備えたグリップおよび治具の接続に使用されます。
| ラインナップ | |||
| エンド1 | エンド2 | 接続タイプ | カタログ番号 |
| オス - タイプ OO (2.5 mm クレビスピン付き 6 mm 接続) |
メス - タイプ O (6 mm クレビスピン付き 12 mm 接続) |
リジッド | 2501-350 |
| オス - タイプ OO (2.5 mm クレビスピン付き 6 mm 接続) |
メス - タイプ C (1/4 インチ クレビスピン付き 5/8 インチ接続) |
リジッド | S1-13807 |
| オス - タイプ O (6 mm クレビスピン付き 12 mm 接続) |
メス - タイプ B (3/16 インチ クレビスピン付き 1/2 インチ接続) |
リジッド | 2501-134 |
| オス - タイプ O (6 mm クレビスピン付き 12 mm 接続) |
メス - タイプ C (1/4 インチ クレビスピン付き 5/8 インチ接続) |
リジッド | 2501-133 |
| オス - タイプ O (6 mm クレビスピン付き 12 mm 接続) |
メス - タイプ D (1/2 インチ クレビスピン付き 1.25 インチ接続) |
リジッド | 2501-093 |
| オス - タイプ D (1/2 インチ クレビスピン付き 1.25 インチ接続) |
メス - タイプ O (6 mm クレビスピン付き 12 mm 接続) |
リジッド | 2501-346 |
| オス - タイプ D (1/2 インチ クレビスピン付き 1.25 インチ接続) |
メス - タイプ B (3/16 インチ クレビスピン付き 1/2 インチ接続) |
リジッド | 2501-119 |
| オス - タイプ D (1/2 インチ クレビスピン付き 1.25 インチ接続) |
メス - タイプ C (1/4 インチ クレビスピン付き 5/8 インチ接続) |
リジッド | 2501-120 |
| オス - タイプ D (1/2 インチ クレビスピン付き 1.25 インチ接続) |
メス - タイプ 1 (16 mm クレビスピン付き 34 mm 接続) |
リジッド | 2501-338 |
カタログ番号2501-091
フレキシブルクレビス-クレビスアダプター
クレビス - クレビスアダプターは、ロードセルまたはマシンアダプターよりも大きいまたは小さいクレビスを備えたグリップおよび治具の接続に使用されます。フレキシブルアダプターは、試験片のアライメントのために一部の用途で使用されます。
| ラインナップ | |||
| エンド1 | エンド2 | 接続タイプ | カタログ番号 |
| オス - タイプ OO (2.5 mm クレビスピン付き 6 mm 接続) |
メス - タイプ B (3/16 インチ クレビスピン付き 1/2 インチ接続) |
フレキシブル | 2501-115 |
| オス - タイプ OO (2.5 mm クレビスピン付き 6 mm 接続) |
メス - タイプ C (1/4 インチ クレビスピン付き 5/8 インチ接続) |
フレキシブル | 2501-157 |
| オス - タイプ O (6 mm クレビスピン付き 12 mm 接続) |
メス - タイプ O (6 mm クレビスピン付き 12 mm 接続) |
フレキシブル | 2501-348 |
| オス - タイプ O (6 mm クレビスピン付き 12 mm 接続) |
メス - タイプ B (3/16 インチ クレビスピン付き 1/2 インチ接続) |
フレキシブル | 2501-109 |
| オス - タイプ O (6 mm クレビスピン付き 12 mm 接続) |
メス - タイプ C (1/4 インチ クレビスピン付き 5/8 インチ接続) |
フレキシブル | 2501-094 |
| オス - タイプ O (6 mm クレビスピン付き 12 mm 接続) |
メス - タイプ D (1/2 インチ クレビスピン付き 1.25 インチ接続) |
フレキシブル | 2501-091 |
| オス - タイプ D (1/2 インチ クレビスピン付き 1.25 インチ接続) |
メス - タイプ D (1/2 インチ クレビスピン付き 1.25 インチ接続) |
フレキシブル | 2501-356 |
| オス - タイプ 1 (16 mm クレビスピン付き 34 mm 接続) |
メス - タイプ C (1/4 インチ クレビスピン付き 5/8 インチ接続) |
フレキシブル | 2501-170 |
| オス - タイプ 1 (16 mm クレビスピン付き 34 mm 接続) |
メス - タイプ D (1/2 インチ クレビスピン付き 1.25 インチ接続) |
フレキシブル | 2501-090 |
カタログ番号2501-173
クレビス-ねじ式アダプター
クレビス - ねじ式アダプターは、ロードセルまたはマシンがねじ式接続を備えている場合に、フロアモデルシステムのグリップおよび治具の接続に使用されます。
| ラインナップ | |||
| エンド1 | エンド2 | 接続タイプ | カタログ番号 |
| オス - タイプ D (1/2 インチ クレビスピン付き 1.25 インチ接続) |
オス - タイプ I (M30x2 右ねじ) |
リジッド | 2501-173 |
| オス - タイプ D (1/2 インチ クレビスピン付き 1.25 インチ接続) |
オス - タイプ II (M48x2 右ねじ) |
リジッド | 2501-172 |
| オス - タイプ 1 (16 mm クレビスピン付き 34 mm 接続) |
メス - タイプ O (6 mm クレビスピン付き 12 mm 接続) |
リジッド | 2501-159 |
| オス - タイプ 1 (16 mm クレビスピン付き 34 mm 接続) |
メス - タイプ D (1/2 インチ クレビスピン付き 1.25 インチ接続) |
リジッド | 2501-092 |
| オス - タイプ 1 (16 mm クレビスピン付き 34 mm 接続) |
オス - タイプ I (M30x2 右ねじ) |
リジッド | 2501-073 |
| オス - タイプ 1 (16 mm クレビスピン付き 34 mm 接続) |
オス - タイプ II (M48x2 右ねじ) |
リジッド | 2501-171 |
| オス - タイプ I (M30x2 左ねじ) |
メス - タイプ D (1/2 インチ クレビスピン付き 1.25 インチ接続) |
リジッド | 8005-061 |
| オス - タイプ II (M48x2 左ねじ) |
メス - タイプ D (1/2 インチ クレビスピン付き 1.25 インチ接続) |
リジッド | 8005-062 |
カタログ番号8005-042

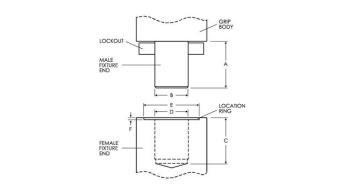

ねじ式-ねじ式アダプター
ねじ式アダプターは、通常、高容量試験に対応するためにグリップおよび治具に使用されます。これらは、ほとんどの油圧ロードストリング接続、100kNを超えるロードストリング、およびねじ式ベースとロードセル接続を備えたシステムに必要になります。
| ラインナップ | |||
| エンド1 | エンド2 | 接続タイプ | カタログ番号 |
| オス-タイプII （M48x2左ねじ） |
メス-1.5インチ-12右ねじ | リジッド | 2501-206 |
| オス-タイプII （M48x2左ねじ） |
メス-タイプI （M30x2左ねじ） |
リジッド | 2501-205 |
| オス-タイプII （M48x2左ねじ） |
メス-2インチ-12右ねじ | リジッド | 8005-022 |
| オス-タイプI （M30x2左ねじ） |
オス-タイプI （M30x2右ねじ） |
リジッド | 8005-041 |
| オス-タイプI （M30x2左ねじ） |
オス-タイプII （M48x2右ねじ） |
リジッド | 8005-045 |
| オス-タイプII （M48x2左ねじ） |
オス-タイプI （M30x2右ねじ） |
リジッド | 8005-046 |
| オス-タイプII （M48x2左ねじ） |
オス-タイプII （M48x2右ねじ） |
リジッド | 8005-042 |
| オス-タイプIIA （M72x3左ねじ） |
オス-タイプIIA （M72x3右ねじ） |
リジッド | 8005-043 |
カタログ番号2501-113

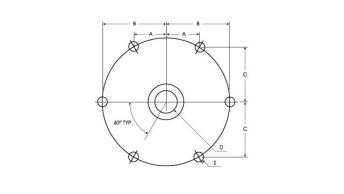

マシンベースアダプター
マシンベースアダプターは、通常、グリップまたは治具をマシンに接続するために使用されます。10 kN以下のマシンでは、ネジ用の貫通穴を備えたクレビスアダプターが使用されます。30 kN、50 kN、および100 kNのマシンでは、クレビスとボルト丸を備えたフランジアダプターが使用されます。100 kNを超えるマシンについては、ねじ式アダプターのセクションを参照してください。
| ラインナップ | |||
| エンド1 | エンド2 | 接続タイプ | カタログ番号 |
| 6 x M10 ボルト丸 | メス - タイプ D (1/2 インチ クレビスピン付き 1.25 インチ接続) |
リジッド | 2501-113 |
| 6 x M10 ボルト丸 | メス - タイプ II (M48x2 左ねじ) |
リジッド | 2501-148 |
カタログ番号2501-212 & 2501-213
クイックマウントロードセルアダプター
クイックマウントロードセルアダプターを使用すると、最大50 kNのロードセルをクロスヘッドに簡単に固定できます。アダプターの1つの部品をクロスヘッドに取り付け、もう1つの部品をロードセルに取り付けます。これにより、スルーボルトをねじ込んでインスタレーションを完了する間、ロードセルをクロスヘッドから安全に吊り下げることができます。追加のロードセルアダプターは、いくつかのロードセルで使用できます。
| ラインナップ | |
| 説明 | カタログ番号 |
| 5900または6800テーブルモデルから2580、2530、および2525シリーズロードセルへのフルキット (クロスヘッドアダプターと1つのロードセルアダプターが付属) |
2501-212 |
| 500 N〜5 kN 2580ロードセル用の追加ロードセルアダプター | 2501-213 |
| 10 kN〜50 kN 2580ロードセル用の追加ロードセルアダプター | 2501-214 |
| 5 N〜5 kN 2530ロードセル用の追加ロードセルアダプター | 2501-215 |
カタログ番号2501-208
ピギーバックロードセルアダプター
ピギーバックロードセルアダプターを使用すると、システムのプライマリロードセルを所定の位置に保持したまま、セカンダリの低容量ロードセルをインスタレーションできます。
| ラインナップ | ||||
| 互換性のある主ロードセル接続タイプ | 互換性のある副ロードセル | カタログ番号 | ||
| タイプ D | 500 N〜5 kN 2580シリーズロードセルを取り付ける場合。 | 2501-208 | ||
| タイプ D | 5 N〜5 kN 2530シリーズロードセルを取り付ける場合。 | 2501-210 | ||
| タイプ D | 10 kN〜50 kN 2580シリーズロードセルを取り付ける場合。 | 2501-209 | ||
| Type II (M48) | 500 N～50 kN 2580 Series 500 N～50 kN（M10またはM16取付ボルト） 2530 Series 500 N～50 kN（M10またはM16取付ボルト） 2525 Series 50 kN以下 2519 Series 10 N～5 kN（M6またはM10取付ボルト） 2518 Series 50 kN以下 |
2501-227 | ||
| Type IIA (M72) | 500 N～50 kN 2580 Series 500 N～50 kN（M10またはM16取付ボルト） 2530 Series 500 N～50 kN（M10またはM16取付ボルト） 2525 Series – 500 N～50 kN 2519 Series 10 N～5 kN（M6またはM10取付ボルト） |
2501-228 | ||
カタログ番号 2501-256
ピギーバックロードストリングアダプター
ピギーバックロードストリングアダプタは、高容量グリップをロードストリングに装着したまま、様々な他の治具を利用するための接続を提供します。
| ラインナップ | ||||
| 主グリップ | 提供される接続 | カタログ番号 | ||
| 100 kN 油圧式くさびグリップ（カタログ番号 2743-401） | Type Df（ロープロファイル） | 2501-258 | ||
| 100 kN 油圧式くさびグリップ（カタログ番号 2743-401） | Type Df | 2501-260 | ||
| 300 kN 油圧式くさびグリップ（カタログ番号 2742-501） | Type II（M48） | 2501-255 | ||
| 300 kN 油圧式くさびグリップ（カタログ番号 2742-501） | Type Df | 2501-256 | ||
| 600 kN 油圧式くさびグリップ（カタログ番号 2743-601） | Type IIA（M72） | 2501-259 このアダプタは圧縮用途でのみ使用できます。 | ||
| 100 kN 精密手動式くさびグリップ（カタログ番号 2716-028） 250 kN 精密手動式くさびグリップ（カタログ番号 2716-030） |
Type Df | 2501-700 | ||
| 100 kN 精密手動式くさびグリップ（カタログ番号 2716-028） 250 kN 精密手動式くさびグリップ（カタログ番号 2716-030） |
Type II（M48） | 2501-702 | ||
カタログ番号 2501-290および2501-291

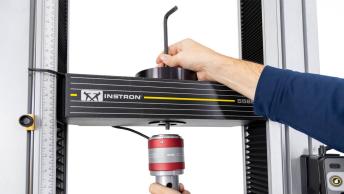

ドロップスルーロードセルアダプターキット
ドロップスルーロードセルアダプタは、2580 Seriesロードセルを従来のインストロン万能材料試験機および6800 Seriesシステムレトロフィットが施されたシステムに取り付けることを可能にします。アダプタはクロスヘッドに直接通され、最大100 kN荷重容量のテーブルモデルおよびフロアモデルシステムの両方で使用できます。
| ラインナップ | ||||
| フレーム互換性 | ロードセル互換性 | 最大デイライト減少量 | カタログ番号 | |
| 4464、4465、4466、5564、5565、5566 | 2580シリーズ （500 N～10 kN） |
153 mm | 2501-290 | |
| 4467、4469、5567、5569 | 2580シリーズ （500 N～10 kN） |
165 mm | 2501-291 | |
| 4481、5581 | 2580-50kN （50 kN） |
133 mm | 2501-291 | |
| 4482、5582 | 2580-100kN （100 kN） |
111 mm | 2501-292 | |
Universal球面引張アダプタ
Universal球面引張アダプタ（USTA）キットは、アライメントが重要で軽微な補正が必要な引張用途において、独特の球面運動を提供します。これらのねじ式アダプタは、引張治具を機械のロードセルまたはベースに取り付けるため、または二次ロードストリング適応のために使用されます。
| ラインナップ | ||||
| 荷重容量 | 端部1 機械インターフェース | 端部2 アクセサリインターフェース | 接続タイプ | カタログ番号 |
| 300 kN | Type IIm （M48x2m LH） |
300 kN容量：Type R4m（M36x4） 100 kN容量：Type R3f（0.75-10） |
球面1個 剛性1個 |
W-5551-A |
| 300 kN 短縮型 |
Type IIm （M48x2m LH） |
フル容量：Type R4m（M36x4） 100 kN容量：Type R3f（0.75-10） |
球面1個 剛性1個 |
W-5551-G |
| 300 kN | Type IIm （M48x2m LH） |
300 kN容量：Type R4m（M36x4） 100 kN容量：Type R3f（0.75-10） |
球面2個 | W-5551-B |
| 100 kN | Type Dm （1.25 in接続） |
フル容量：Type R4m（M36x4 RH） 100 kN容量：Type R3f（0.75in-10 RH） |
球面1個 剛性1個 |
W-5551-H |
| 300 kN ねじ式アダプターブッシュキット | Type R4f (M36x4f) | 剛性 | W-5551-D | |
| 600 kN | Type IIAm （M72x3m LH） |
600 kN容量：Type IIm（M48x2m） 100 kN容量：Type R3f（0.75-10）ねじ |
球面1個 剛性1個 |
W-5552-A |
| 600 kN | Type IIAm （M72x3m LH） |
600 kN容量：Type IIm（M48x2m） 100 kN容量：Type R3f（0.75-10）ねじ |
球面2個 | W-5552-B |
| 400 kN | Type IIm （M48x2m LH） |
400 kN容量：Type IIm（M48x2m） 100 kN容量：Type R3f（0.75-10）ねじ |
球面1個 剛性1個 |
W-5552-E |
| 400 kN | Type IIm （M48x2m LH） |
400 kN容量：Type IIm（M48x2m） 100 kN容量：Type R3f（0.75-10）ねじ |
球面2個 | W-5552-F |
| 600 kN ねじ式アダプターブッシュキット | Type IIf (M48x2f) | 剛性 | W-5552-G | |
