恒温槽

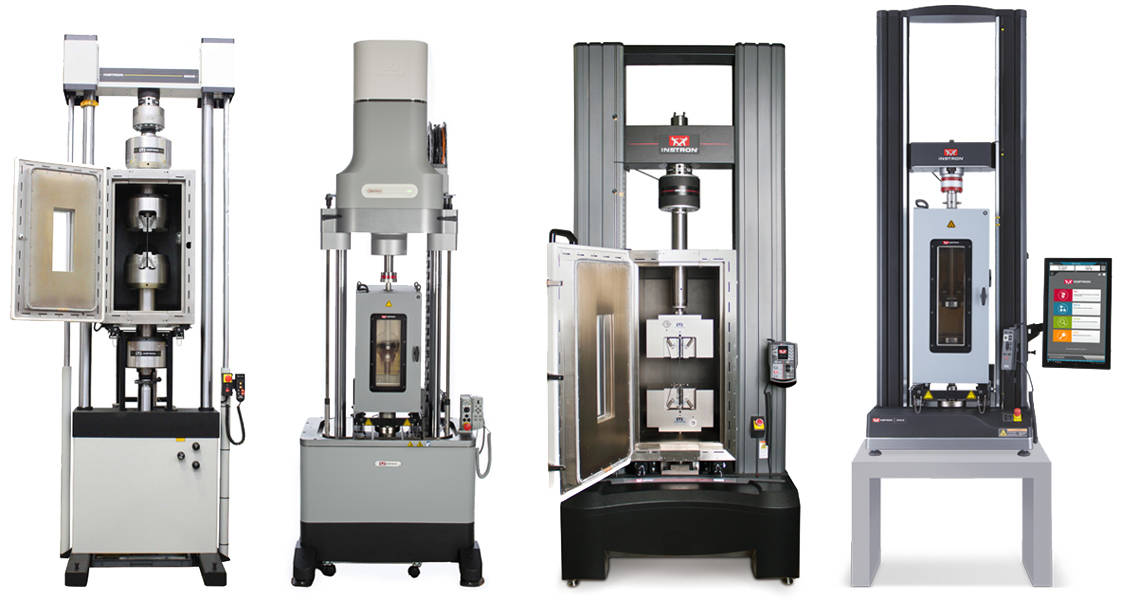

温度環境下での試験に
静的および動的試験機の両方に対応する3119-600シリーズ恒温槽は、温度環境下での材料特性評価に広範な温度試験機能を提供します。 恒温槽は幅広い標準寸法で利用可能であり、試験機に固定することも、ローラー型ブラケットに取り付けることもできます。 必要に応じて、特注のマウントを使用して他社製の試験機にも取り付けることができます。 さらに、お客様のアプリケーション要件が当社の標準型恒温槽、グリップ、および治具の仕様範囲外である場合、インストロンはロードストリングコンポーネントを含む完全なソリューションをカスタマイズできます。
動作原理
インストロン恒温槽は、試験片、グリップ、および延長ロッドの周囲に高温または低温の空気を循環させる強制対流原理を採用しており、最適な加熱/冷却速度、熱勾配の低減、および優れた熱安定性を提供します。 常温の空気は、恒温槽の背面から断熱材と外側パネルの間の空間にも送られます。 これにより、恒温槽の外側表面を低温に保つことができます。 選択可能な高/低ファン速度により、恒温槽内の空気乱流の影響を低減することで、デリケートな試験片の試験が可能になります。
特長と利点
- 高度な機能には、8セグメントのランプ/ドウェル、USBインターフェース、アナログDC出力機能が含まれます
- 取り外し可能なウエッジポートは、迅速かつ簡単なロードストリングのセットアップを提供し、延長ロッドに干渉することなく伸び計ケーブル用の計装カットアウトを組み込みます
- 専用の冷媒排出口により、安全な排気が容易になります。
- 低温での試験時の曇りや結露を最小限に抑えるためのツインカートリッジヒーター付きトリプルペーン、光学品質のホウケイ酸ガラス窓
- オートチューン機能付きフル3項PID温度コントローラーは、シンプルさと柔軟性を兼ね備え、幅広い試験要件に対応します。
- 選択可能な低速ファン速度により、空気乱流を低減することで、低荷重でのデリケートな試験片の試験が改善されます。
- 水冷グリップ用の床置き型恒温槽のインターロックスイッチは、水流が中断された場合、恒温槽を自動的にシャットダウンします。
加熱と冷却
加熱は、電気加熱エレメントに空気を通過させることで行われます。 この範囲のすべての恒温槽は、加熱機能を標準装備しています。 冷却は、オプションの冷却バルブを介して極低温ガス（CO2またはLN2）を恒温槽内に吹き込むことで行われます。 極低温ガスは通常、シリンダー（液体CO2）または自己加圧デュワー（液体N2）に貯蔵されます。 排気される極低温ガスは、恒温槽の背面にある専用ポートを介して排気され、そこにはシリコンゴムパイプを取り付けて試験室環境外へ排出できます。
試験片アクセス
試験片とグリップへのアクセスは、加熱された光学ガラス窓も備わる左ヒンジのドアを介して行われます。 内部照明により、必要に応じて恒温槽内部をはっきりと見ることができます。 ドアが開くと、恒温槽は加熱、冷却、およびファンを自動的に停止し、高温/低温の空気がオペレーターに到達するのを低減します。
温度コントロール
恒温槽に取り付けられた専用のEurotherm 3208温度コントローラーは、必要な設定温度を選択するために使用されます。 温度は、恒温槽内のN型熱電対によって監視および制御されます。 コントローラーは、定義された加熱速度と保持時間（8セグメント）でプログラムでき、互換性のあるInstronソフトウェアを使用してUSB経由でPCと通信することができます。 また、0-10Vの温度アナログ出力を備えており、チャートレコーダーなどの他のデバイスで使用できます。
アクセサリー
3119-600シリーズ恒温槽は、幅広いグリップ、治具、伸び計、およびプッシュ/プルロッドに対応しており、温度試験条件が必要とされる幅広い試験アプリケーション向けに信頼性と耐久性のある性能を提供します。
標準型恒温槽
| カタログ 番号 |
温度 周囲温度以下の温度を達成するには冷却オプションが必要です。 |
内部 寸法 奥行き x 幅 x 高さ |
外部 寸法 幅 x 高さ |
|---|---|---|---|
| 3119-605 | -100 °C～350 °C | 230 x 240 x 485 mm | 350 x 635 mm |
| 3119-606 | -100 °C～350 °C | 230 x 240 x 560 mm | 350 x 710 mm |
| 3119-609 | -100 °C～350 °C | 230 x 240 x 660 mm | 350 x 810 mm |
| 3119-615 | -100 °C～350 °C | 230 x 240 x 860 mm | 350 x 1010 mm |
| カタログ 番号 |
温度 周囲温度以下の温度を達成するには冷却オプションが必要です。 |
内部 寸法 奥行き x 幅 x 高さ |
外部 寸法 幅 x 高さ |
|---|---|---|---|
| 3119-607 | -150 °C～350 °C | 400 x 400 x 560 mm | 550 x 710 mm |
| 3119-608 | -150 °C～600 °C | 400 x 400 x 560 mm | 550 x 710 mm |
| 3119-610 | -150 °C～350 °C | 400 x 400 x 660 mm | 550 x 810 mm |
| 3119-616 | -80 °C～350 °C | 400 x 400 x 900 mm | 550 x 1050 mm |
| 3119-617 | -80 °C～350 °C | 400 x 400 x 760 mm | 550 x 910 mm |
| 3119-618 | -80 °C～350 °C | 400 x 400 x 1000 mm | 550 x 1050 mm |
特注の恒温槽
標準型恒温槽が提供する以上のものを必要とする試験アプリケーション向けに、当社のエンジニアソリューショングループが対応可能であり、より高くまたはより広い恒温槽、より高い温度の恒温槽、およびグリップや治具などの特注ロードストリングコンポーネントを含む、お客様のニーズに合わせて特殊な環境槽を設計します。
