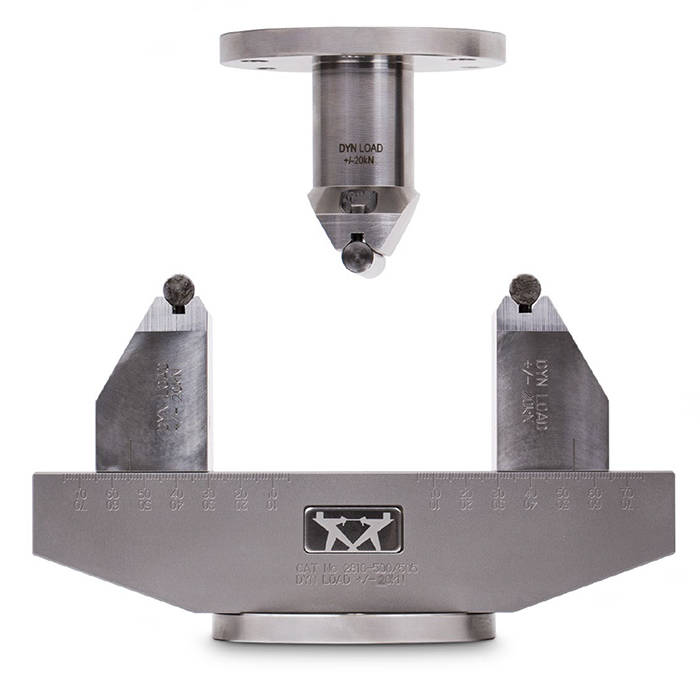

20 kN 3点および4点曲げ治具

静的および動的曲げ試験の両方に適した本曲げ治具は、3点または4点(追加の2810-505が必要)のいずれかに構成できます。試験片は2つの下部アンビルで支持され、荷重は単一の上部アンビルまたは4点構成で使用する場合は2つの上部アンビルによって試験片の中央に加えられます。

本治具は18~148 mm(0.7~5.82 in)の可変スパンを備えており、さまざまな試験片長さに対応できます。下部および上部の両方にフランジアタッチメントが装備されており、E1000を除くすべての新型ElectroPuls^®試験機と直接互換性があります。

試験片は2つの下部アンビル上に配置され、上部アンビルを使用して試験片に対向する力を加えます。これにより、高サイクル疲労曲げ試験が可能になります。
