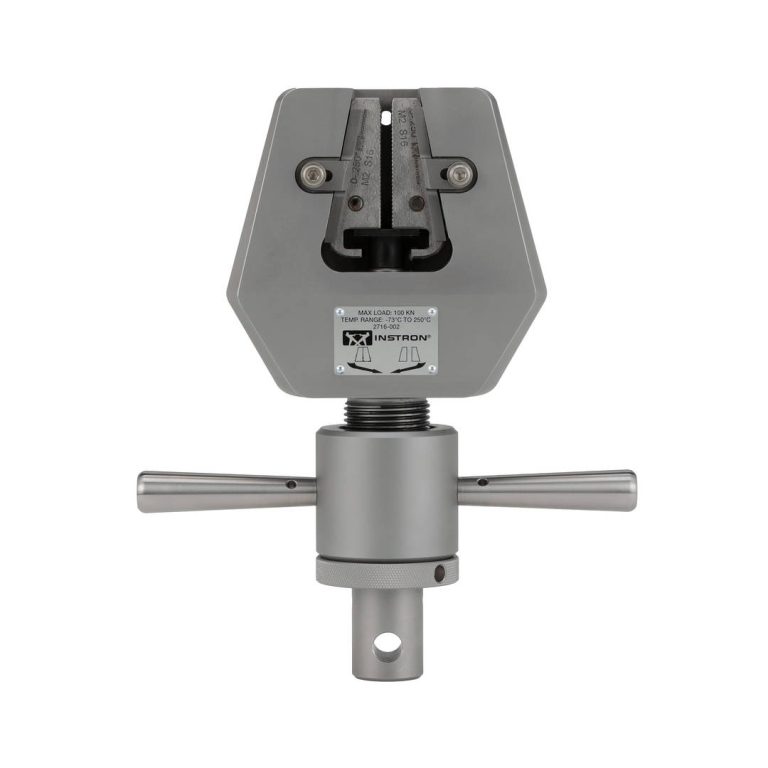

機械式ウェッジアクション引張グリップ
幅広い材料および試験片タイプの引張試験に対応
手動ウェッジアクショングリップは、試験片の容易な装填、位置合わせ、および位置決めを実現するよう設計されています。試験片との初期接触後、試験荷重の増加に伴いグリップ力が増加します。可動グリップ本体の設計により、試験片クランプ時の予荷重がほぼゼロとなるため、金属や複合材料などの高強度材料の試験に特に適しており、試験片の滑りを確実に防止します。
利用可能なモデル
1 kN～150 kN荷重容量
これらのグリップのウェッジアクション原理により、試験片に対するフェースの垂直位置を変えることなく試験片を締め付けることができます。これは、フェースを閉じるためにグリップ本体を移動させる設計により実現されています。この機能により、試験片を保持する正確な位置を事前に選択でき、一貫したゲージ長と試験片の座屈を引き起こす可能性のある圧縮力を加えることなく保持できます。
締付け機構による高い機械的利点により、保持が困難な材料に強力なクランプ力を加えることができます。グリップフェースは、試験フレーム保持機構に対して固定位置にあるシューに対してばね荷重がかけられているため、試験片に加える必要がある初期グリップ力は軽微です。グリップを締め付けると、そのフレームが引き上げられ、傾斜した側面がフェースの対応する側面を押し、試験片に対して横方向に移動します。駆動シャフトに組み込まれたシューがフェースの移動を防ぎます。
グリップフレームのオープンフロント設計により、フェースの交換および試験片の装填が容易です。フェースは固定位置に保持されているため、試験片が破断してもリコイルや緩みがなく、伸び計が取り付けられている場合は所定の位置に留まります。
特徴
- 迅速なクランプおよびアンクランプ動作による素早いセットアップ
- 容易な試験片装填による生産性向上
- 自己締付けウェッジ設計により滑りを防止
- 試験片装填時の固定フェースおよび可動本体
- 多様なジョーフェースサイズおよび表面を用意
- 工具不要でフェースを迅速に交換
- 最大350°C(660°F)までの試験条件に対応するオプション
アプリケーション範囲
- ロードの種類：引張、静的、および引張サイクル試験
- 高サイクル疲労試験には適していません
- 試験片材料:ワイヤ、プラスチック、金属、エラストマー、複合材料
- 試験片形状:ショルダータブ端の有無にかかわらず平板または丸形試験片
| ラインナップ | ||
|---|---|---|
| 荷重容量 | 最大試験片幅 | カタログ番号 |
| 1 kN | 19 mm | 2716-016 |
| 2 kN | 19 mm | 2716-017 |
| 5 kN | 25 mm | 2716-010 |
| 30 kN | 25 mm | 2716-015 |
| 30 kN [高温] | 25 mm | 2736-015 |
| 50 kN | 25 mm | 2716-020 |
| 100 kN | 25 mm | 2716-002 |
| 100 kN | 50 mm | 2716-003 |
| 100 kN [高温] | 25 mm | 2736-004 |
| 100 kN [高温] | 50 mm | 2736-005 |
| 150 kN | 50 mm | 2716-008 |
その他のモデル
高荷重試験用

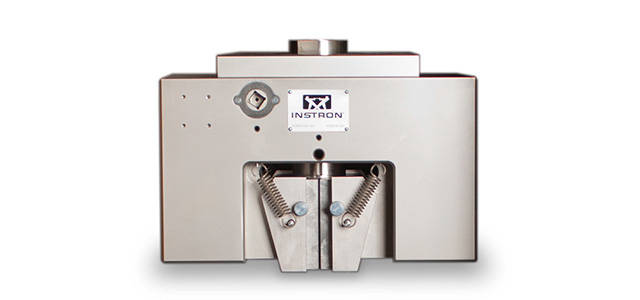

精密機械式ウェッジグリップ
250 kN荷重容量
カタログ番号 2716-030
複合材料および金属用引張グリップは、正確で再現性のある試験片位置合わせを実現し、Nadcap AC7122‑1およびAC7101要件を満たすよう設計されています。精密なクランプと堅牢な設計により、要求の厳しいアプリケーションにおいて信頼性の高い高品質な試験結果を保証します。

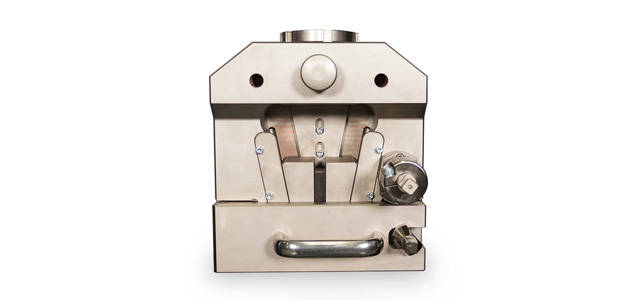

高容量ウェッジアクション引張グリップ
300 kN荷重容量
カタログ番号 CP130950
手動ウェッジグリップは、空圧または油圧作動を必要とせずに高容量グリップソリューションを提供します。自己締付け設計により荷重の増加に伴いクランプ力が増加し、幅広い材料および試験アプリケーションに対して信頼性の高い低メンテナンス性能を提供します。
