ねじ式サイドアクション引張グリップ

広範な材料および試験片タイプの引張試験用

2710-100 Series Advanced Screw Side Action Grips

ねじ式グリップは、広範な用途において試験片を保持するための非常にシンプルで効率的な方法を提供します。 デュアルアクション設計により、フェースを調整してさまざまな試験片の厚さに対応でき、張力の方向ががグリップ本体と同軸になるようになっています。 さまざまなサイズと、ブレーキライニング、ラバーコート、ヤスリ目など、さまざまな面質の交換可能なグリップフェースを装備できます。

高度なねじ式サイドアクション引張グリップ

2710-100シリーズ | 100 N~10 kNの耐荷重

作動原理

2710-100シリーズのデュアルアクションねじ設計は、最大46 mm(1.8インチ)の厚さの試験片に対応でき、ラップせん断タイプやコンポーネント試験などの不規則または非対称の試験片に合わせてオフセットできます。 両側のねじノブは、手締めを容易にするためにローレット加工されており、より高い容量のものは、六角レンチまたはトルクレンチに対応する六角穴付きねじノブも備えています。 キャリッジに刻まれた目盛りは、グリップフェースの中心を合わせるのに役立ちます。

適用範囲

  • 荷重の種類:引張、静的および引張-引張サイクル試験 - 高サイクル動的疲労試験には適していません
  • 試験片材料:プラスチック、金属、織物、紙、薄いシート、箔、ワイヤーなど
  • 試験片の形状:コンポーネント、丸型(ワイヤー)、および肩付きまたは肩なしの板状試験片
耐荷重 カタログ番号
100 N 2710-111
500 N 2710-112
1 kN 2710-113
2 kN 2710-114
5 kN 2710-115
10 kN 2710-116

主な特長

高性能なねじ式サイドアクショングリップ

2710-112-03-12

クイックチェンジフェース
クイックチェンジフェース設計により、工具やピンを使用せずに、すべてのフェースを片手で数秒で交換できます。


位置合わせを容易にする設計
目盛りが刻まれたキャリッジにより、試験片の試験軸への位置合わせが容易になります。 自動調心ジョー面は、試験片の不規則性を補正します。 オプションの試験片位置合わせ装置は、オペレーターがグリップの中心に試験片をロードするのを支援することで、再現性を高めます。


汎用性
幅広い試験片の厚さと独自のコンポーネントに適した広い開口部。 フェースとグリップ本体の間の広いスペースにより、試験片の挿入が容易になります。


幅広いフェース
ラバーコーティング、ヤスリ目、フラット、ブレーキライニング(HFC)、ラインコンタクト、波目、およびV溝付きヤスリ目をラインナップしています。


その他のモデル
中レンジおよび低荷重グリップ

標準中荷重用グリップ
2710-200シリーズ | 1 kN~5 kNの荷重容量

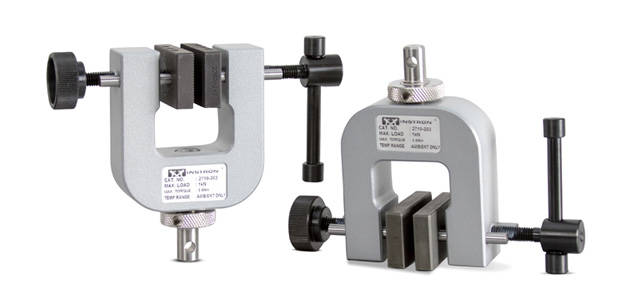

2710-200シリーズのねじ式サイドアクショングリップは、広範な材料での標準的な中荷重範囲の静的引張試験用に設計されています。

仕様を見る

標準低荷重用グリップ
2710-004 | 500 Nの荷重容量

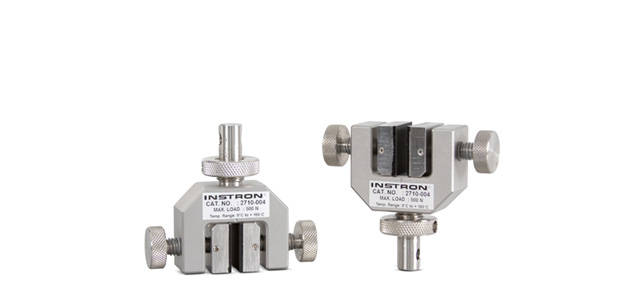

2710-004ねじ式サイドアクショングリップは、低荷重用途向けの標準的な静的引張試験用に設計されています。

仕様を見る
