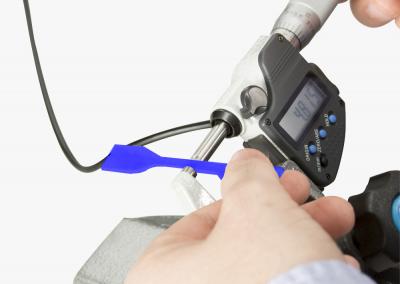

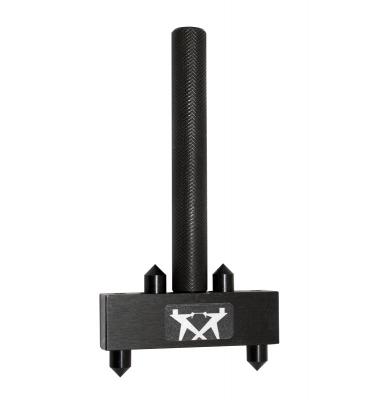

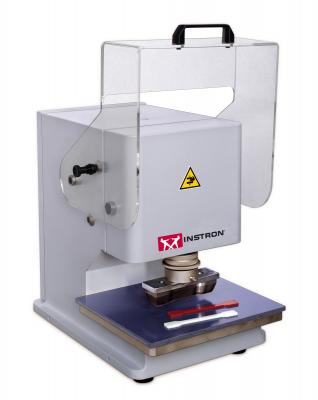

試験片準備装置 製品 » 材料試験機用アクセサリー » 試験片準備装置 正確な材料特性評価には、適切な準備、正確な測定、信頼性の高い試験片のマーキングが不可欠です。 試験片寸法自動測定装置 Instron®は、装置で取得したデジタル測定値をBluehill® Universal試験ソフトウェアに直接送信できる各種試験片測定装置を提供しており、試験片測定値の手動データ入力を不要にします。 説明 範囲 分解能 カタログ番号 マイクロメータ測定システム ラチェット付きマイクロメータ、デジタルインジケータ、スタンド、フットスイッチ、USBインターフェース、接続ケーブルを含む 0–25.4 mm 0–1.0 in 0.001 mm 0.00005 in 2850-007 ハンドヘルド自動キャリパー測定システム デジタルインジケータ付きハンドヘルドキャリパー、超硬チップ、フットスイッチ、USBインターフェース、接続ケーブルを含む 0–150 mm 0–6 in 0.01 mm 0.0005 in 2850-005 垂直取付プローブ測定システム インジケータ付き垂直取付ゲージプローブ、スタンド、チップセット、フットスイッチ、USBインターフェース、接続ケーブルを含む 0–25 mm 0–1.0 in 0.001 mm 0.00005 in 2850-003 インターフェースボックス 2台の試験片測定装置(マイクロメータ、キャリパー、デジタルインジケータなど)をPCに接続するためのインターフェースボックス 2850-015 詳細情報 手動ゲージポイントパンチ ゲージポイントパンチは、試験前に金属試験片に設定ゲージ長をパンチマークするために使用され、試験中または試験後に試験片の伸びを測定できるようにします。手動パンチは、さまざまなゲージ長に対応しています。 ゲージ長 カタログ番号 0.5 in W-6718 コンビネーションゲージポイントパンチ: 1 inおよび2 in W-6771 コンビネーションゲージポイントパンチ: 25 mmおよび50 mm W-6771-B 1.4 in W-6719 8 in W-6714 予備パンチポイント — 2個セット 1 in、1.4 in、2 in、25 mm、50 mmゲージポイントパンチに適合 W-6709 交換用パンチポイント — 2個セット 8 inゲージポイントパンチに適合 W-6704 詳細についてはお問い合わせください パンチングマシン — 試験片準備 これらのマシンは、さまざまなサイズと輪郭の中空ダイを使用してパンチングにより試験片を取得するために開発されました。規格およびアプリケーションのニーズに応じて、異なるプロファイルとサイズの交換可能なソケットパンチにより、数百種類のダイを作成できます。ダイは手仕上げの切断エッジを持つ鋼製で、パンチング後の試験片の簡単な取り外しのためのイジェクターを備えることができます。 以下の規格に準拠した試験用試験片を作成: ISO 2818、ISO 179、ISO 180、ISO 8256、ASTM 6110、ASTM D256、ASTM D412、ASTM D638、DIN 53453。 説明 カタログ番号 手動バージョン C-6051-000 空圧バージョン パンチングストローク: 18 mm (0.71 in) 最大パンチング力: 40 kN C-6054-000 詳細についてはお問い合わせください ノッチングマシン — 試験片準備 ノッチングマシンは、アイゾット法、シャルピー法、引張衝撃法による衝撃弾性試験用の試験片にノッチを入れるように設計されています。これらの装置は、試験片のノッチング作業中の過熱とそれに伴う応力を回避するために、直線ナイフ切断技術を使用します。したがって、正確なノッチ準備が保証されます。 以下の規格に準拠した試験用試験片を作成: ISO 2818、ISO 179、ISO 180、ISO 8256、ASTM 6110、ASTM D256、DIN 53453。 説明 カタログ番号 手動バージョン 1回の操作で最大7個の試験片(厚さ4 mm)にノッチ加工 C-6897-000 電動バージョン 1回の操作で最大7個の試験片(厚さ4 mm)にノッチ加工 切断深さのデジタル読み取り付きマイクロメトリックヘッド(分解能0.001 mm) 速度可変装置 C-6898-000 自動バージョン 1サイクルで50個の試験片にノッチ加工し、高い生産性を実現 より敏感な材料に対応する切断速度調整機能 後で使用するための主要パラメータの保存 ナイフ冷却システム付属 オプションのスライス装置 オプションのダブルノッチローダー C-6899-000 詳細についてはお問い合わせください
