木材の特性評価には、引張、圧縮、せん断、曲げなど、さまざまな荷重条件下での試験が必要です。インストロンは、適切なASTM、ISO、EN、JIS、およびその他の試験規格の要件に準拠した、高性能の木材試験用治具を幅広く提供しています。

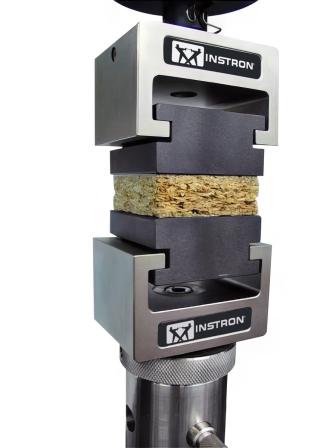

Internal Bond Test Fixture Instron Catalog Number 2820-061

内部結合試験用治具

カタログ番号2820-061

内部結合試験用治具は、引張荷重による木材または木材の接着剤結合の強度特性を試験するために設計されています。この治具は、自動調心式の上部グリップと回転可能な下部グリップで構成されています。引張荷重は、試験片自体に接着されたブロックを介して試験片にかけられます。シンプルなクレビスピンインターフェースが使用されており、グリップの取り付けと取り外しが迅速かつ簡単に行えます。

概要
耐荷重	10 kN
推奨用途	チップボード、ファイバーボードなど
荷重の種類	静的
試験片の形状	長方形
規格準拠	ASTM D1037-99、BS 5669-1979、JIS A5905-1994、JIS A5906-1983、JIS A5908-1994

詳細情報

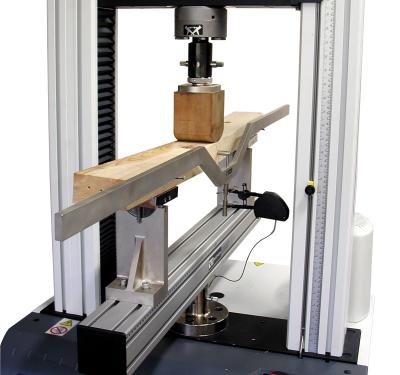

木材曲げ治具

2820-04xシリーズ曲げ試験用治具は、複数のスパンサイズ、耐荷重で利用でき、幅広い試験規格を満たす3点および4点アンビルセットと互換性があります。これらの治具は、MDFやファイバーボード、および天然木材の試験に最適です。試験片は、ベースビームに取り付けられた2つのアンビルで支えられます。力は、中央（3点曲げ）または支持アンビル間の2点（4点曲げ）で加えられます。オプションのローリングおよびアーティキュレートアンビルセットは、歪んだ試験片の試験をサポートできます。試験片のたわみは、オプションのたわみ測定ヨーク（カタログ番号2820-057）と適切な伸び計を使用して測定できます。

下部ビーム
高強度押し出し合金製で、各下部ビームにはアンビルスパン設定の調整を容易にするための目盛りが含まれており、JIS A5905、JIS A5906、JIS A5908、JAS 112、JAS 601、BS 373、BS 5669、EN 310、EN 789、ISO 3133、ASTM D1037、およびASTM D143の要件を満たしています。

耐荷重	最大スパン	カタログ番号

10 kN	800 mm（31.5インチ）	2820-040
50 kN	800 mm (31.5 in)	2820-041
50 kN	1200 mm（47.2インチ）	2820-042

四点曲げ試験用上部ビーム
四点曲げ試験には上部ビームが必要であり、各ビームにはアンビルスパン設定を容易に調整するための目盛りが付いています。適切なアンビルセットを使用することで、以下の試験規格要件を満たすことができます：ISO 3349、JAS 112、JAS 601、EN 789。

耐荷重	最大スパン	カタログ番号

10 kN	300 mm（11.8インチ）	2820-043
50 kN	610 mm（24インチ）	2820-044

アンビルセット

説明	試験規格	カタログ番号

3点式リジッドアンビルセット上部および下部：直径20 mm、幅100 mm	JIS A 5905、JIS A 5906、JIS A 5908、BS 5669	2820-045
3点式リジッドアンビルセット上部：直径30 mm、幅100 mm 下部：直径15 mm、幅100 mm	BS EN 310	2820-046
3点式リジッドアンビルセット上部および下部：直径76 mm、幅100 mm	厚さ4〜25 mmの試験片に対するASTM D 1037	2820-047
3点式リジッドアンビルセット上部および下部：直径60 mm、幅100 mm	厚さ4〜25 mmの試験片に対するASTM D 1037	2820-048
4点式リジッドアンビルセット上部：直径60 mm、幅100 mm 2820-048および4点式上部ビームが必要です	ISO 3349（4点式）	2820-049
3点式アンビルセット上部（リジッド）：直径30 mm、幅100 mm 下部（ローリングおよびアーティキュレート）：直径30 mm、幅70 mm	JAS 112	2820-052
4点式アンビルセット上部（ローリングおよびアーティキュレート）：直径30 mm、幅70 mm 2820-052および4点式上部ビームが必要です	JAS 112（4点式）	2820-053
3点式アンビルセット上部（リジッド）：直径30 mm、幅300 mm。下部（ローリングおよびアーティキュレート）：直径30 mm、幅300 mm	JAS 601、EN 789	2820-054

詳細情報

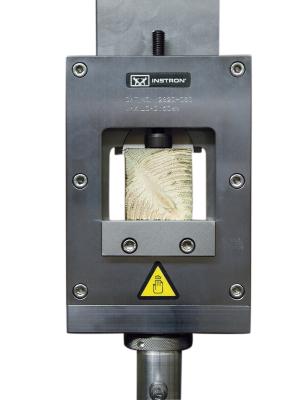

木材用せん断治具

カタログ番号 2820-060

この治具は、圧縮荷重により木材または木材中の接着結合のせん断強度特性を試験するために設計されています。この治具は、高強度鋼製の本体と、試験片にせん断圧縮荷重を印加するために使用されるスライド式の自動調心アンビルで構成されています。シムを使用することで、せん断線を0.0 mm、2.0 mm、または3.0 mmに設定できます。シムには該当する規格が明確に刻印されており、簡単かつ迅速に交換できます。

概要
荷重容量	50 kN
荷重タイプ	静的
試験片形状	長方形
試験規格	ASTM D143-94, ASTM D905-98, ISO 6238:2001, JIS K 6802-1973, JIS Z 2117-1977, BS 373:1957, JAS 601-1974

詳細情報

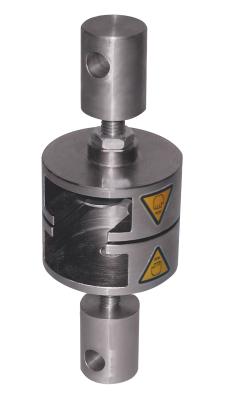

接着剤接合引張試験用治具

カタログ番号 S1-11861

表面に垂直な接着剤接合の試験に使用されます。


耐荷重	10 kN
試験規格	ASTM D897-01

詳細についてはお問合せください。
