ElectroPuls®アクセサリ
Instronは、ElectroPuls試験装置向けに、現在および将来の試験ニーズをサポートする、手頃な価格の包括的なアクセサリを提供することに尽力しています。新しい試験片タイプの追加、高温への拡張、自動試験へのスケールアップなど、アプリケーションが進化するにつれて、これらのアクセサリを使用することで、要件が変わるたびに新しい装置を購入することなく、ElectroPulsシステムをラボとともに成長させることができます。
以下では、グリップやロードセルから伸び計、恒温槽、自動試験ソリューションまで、ElectroPulsシステムに簡単に含めたり追加したりできるアクセサリの全ラインナップをご覧いただけます。それぞれが既存のシステムとシームレスに統合されるように設計されているため、安心して試験能力を拡張できます。
以下のリンクを使用して、関心のあるセクションに直接移動してください。
機械式グリップ | 空圧式グリップ | 伸び計 | ロードセル | 高温 | 圧縮盤 | 曲げ治具 | 自動試験システム | バイオメディカル液槽
機械式グリップ
機械式くさび型グリップは、幅広い試験片および材料に対する引張、圧縮、ねじり、逆応力試験に適しています。このシリーズのすべてのグリップは、試験片の挿入、位置決め、クランプを容易にするオープンフロント設計を特徴としています。また、-70°Cから+350°Cまでの恒温槽内での試験にも適しています。
空気圧式グリップ
空圧式くさび型グリップは、幅広い試験片および材料に対する引張、圧縮、逆応力試験に適しています。すべてのグリップは装置のハンドセットから直接空圧で操作され、オープンフロント設計により試験片の挿入、位置決め、クランプが容易です。
伸び計
AVE2動的非接触ビデオ伸び計 非接触ひずみ測定の経験に基づいて構築されたAVE2は、特許技術により、信頼できる完全統合型の動的ひずみ測定および制御を提供します。
ロードセル
Dynacell™は、動的荷重の測定のために最初から設計された、世界初の真の動的ロードセルです。Dynacelleは、ロードセルの中心である荷重軸上に直接配置された加速度計を使用し、偏心荷重による加速度読み取りの誤差のリスクを排除します。

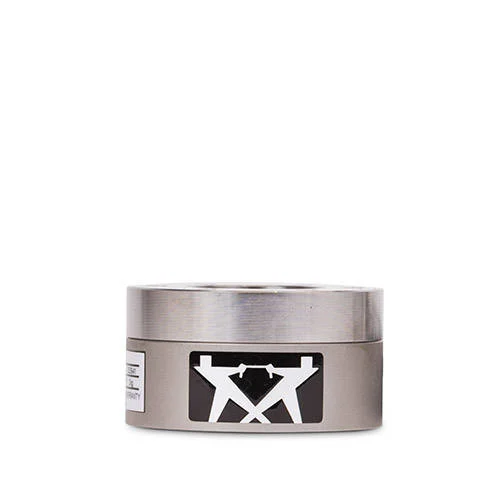

 2527シリーズDynacellロードセル ±250 N - ±1 kN |

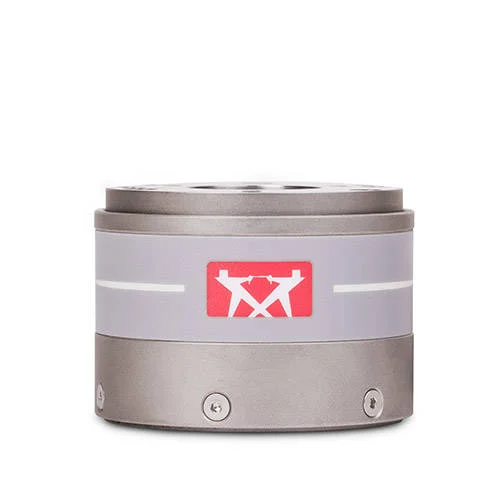

 2527シリーズDynacellロードセル ±5 kN |

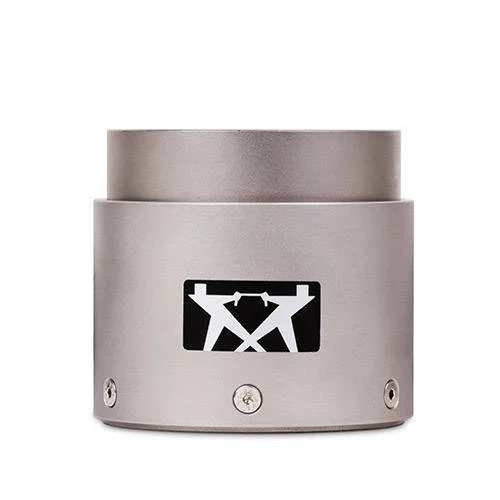

 2527シリーズDynacellロードセル ±10 kN |
 2527シリーズDynacellロードセル ±20 kN |
|
| 荷重容量 | ±0.25 - ±1 kN 56 - 225 lbf |
±5 kN 1,125 lbf |
±10 kN 2,250 lbf |
±20 kN 5,620 lbf |
| トルク容量 | 0 - ±25 Nm 0 - ±225 in-lb |
±25 Nm ±225 in-lb |
±100 Nm ±880 in-lb |
±150 Nm ±1,300 in-lb |
| 資料 | 詳細情報(新しいタブで開きます) | 詳細情報(新しいタブで開きます) | 詳細情報(新しいタブで開きます) | 詳細情報(新しいタブで開きます) |
高温
曲げ治具
自動試験システム
複数箇所のボタン押下の実行、タッチデバイスのスワイプのシミュレーション、サンプルバッチの試験の自動化など、ElectroPuls自動XYステージを使用することで試験を変革できます。その正確で再現性のある位置決めにより、試験間の手動再配置なしに、同じ位置、または定義された一連の位置を、数十または数百サイクルにわたって試験できます。これにより、本来それに依存する試験からオペレーターのばらつきが排除されます。
これにより、自動XYステージは、耐久性の主張が数千サイクルにわたる一貫した再現性のある動作に依存する民生用電子機器およびタッチスクリーンデバイス試験、ならびにキーパッドやスイッチから複数ボタンアセンブリまで、単一試験片上の複数の試験点を含むあらゆるアプリケーションにとって特に価値があります。本来は継続的なオペレーターの注意を必要とするものを自動化することで、自動XYステージを使用すると、チームは実行間の試験片の再配置ではなく、結果の分析に集中できます。
バイオメディカル液槽
ElectroPuls液槽は、生理食塩水または蒸留水中での幅広いバイオメディカル試験アプリケーションに理想的なソリューションです。その5リットル容量は、小型インプラントおよびデバイスから大型バイオマテリアルサンプルまで、さまざまな試験片サイズに対応し、試験全体を通じて試験片を完全に浸漬した状態に保ちます。
温度制御流体再循環装置(カタログ番号CP106108)と組み合わせることで、流体温度を調整して体温(37°C / 98.6°F)をシミュレートし、生体内条件を再現できます。これは、材料の生理学的温度での挙動が室温での挙動と有意に異なる可能性があるバイオメディカルアプリケーションにとって重要です。これにより、バスは、整形外科インプラント、脊椎デバイス、および長期にわたって人体内で確実に機能しなければならないその他のコンポーネントなど、長期埋め込みを目的としたデバイスおよび材料の試験にとって特に価値があります。
ElectroPulsの精密な動的および静的試験能力と組み合わせることで、液槽を使用すると、デバイスが実際の使用で直面する環境を忠実に再現する条件下で、疲労、耐久性、機械試験を実行できます。
インストロンの専門家にご相談ください。
すべてのアクセサリには独自の要求があります。適切なグリップ、ロードセル、または治具は、材料、規格、試験方法によって異なります。試験内容をお知らせいただければ、当社のアプリケーションエンジニアがお客様の試験室に適したElectroPulsアクセサリの構成をお手伝いします。
