卓上型疲労試験システム
25kN油圧サーボ疲労試験シリーズ
バイオメディカル、先端材料、製造部品の疲労試験および準静的試験に最適な8872および8874は、クロスヘッド取付アクチュエータとTスロットテーブルを備えた精密位置合わせツインコラムフレームを特長とし、整形外科試験片、自動車部品、コンポーネントなどの試験片の容易な取付けを実現します。
8874は、両フレームが提供する25 kNのリニア荷重に加えて、±100 Nm (880 in-lb)のトルク容量を備えたリニア・トルク複合動的アクチュエータを提供します。
8872 (25kN) リニア疲労試験システム
最大±25 kN (5620 lbf)の汎用性の高い高周波リニア試験用卓上型動的試験フレーム。クロスヘッド取付アクチュエータ、調整可能なクロスヘッド、排水チャンネル付き耐食性Tスロットテーブルにより、省スペースでの部品試験に最適化されています。
8874 (25 kN/100 Nm) リニア・トーション疲労試験システム
最大±25 kN (5620 lbf)および±100 Nm (880 in-lb)のトルク容量を備えた汎用性の高い高周波リニア・トーション試験用卓上型動的試験フレーム。リニア・トーション分離型複合アクチュエータにより、部品または整形外科用治具の試験に最適です。排水チャンネル付きTスロットテーブルにより、オプションの液槽の取付けが可能です。
共通機能
最大±25 kN (5620 lbf)の軸方向荷重容量。8874では±100 Nm (880 in-lb)のトルク容量
重いグリップおよび治具による慣性負荷を補償する特許取得済みDynacell™ロードセル
標準型または高さ拡張型フレームオプション
幅広いグリップ、治具、アクセサリ
コントローラとソフトウェア
これらの装置には、インストロンの最新の8800MTデジタルコントローラが付属しており、特許取得済みの剛性ベースチューニング、振幅制御、試験片保護、適応制御技術、全トランスデューサ範囲にわたる19ビットの分解能、および全チャンネルで最大10kHzの同期データ収集を含む完全なシステム制御を提供します。

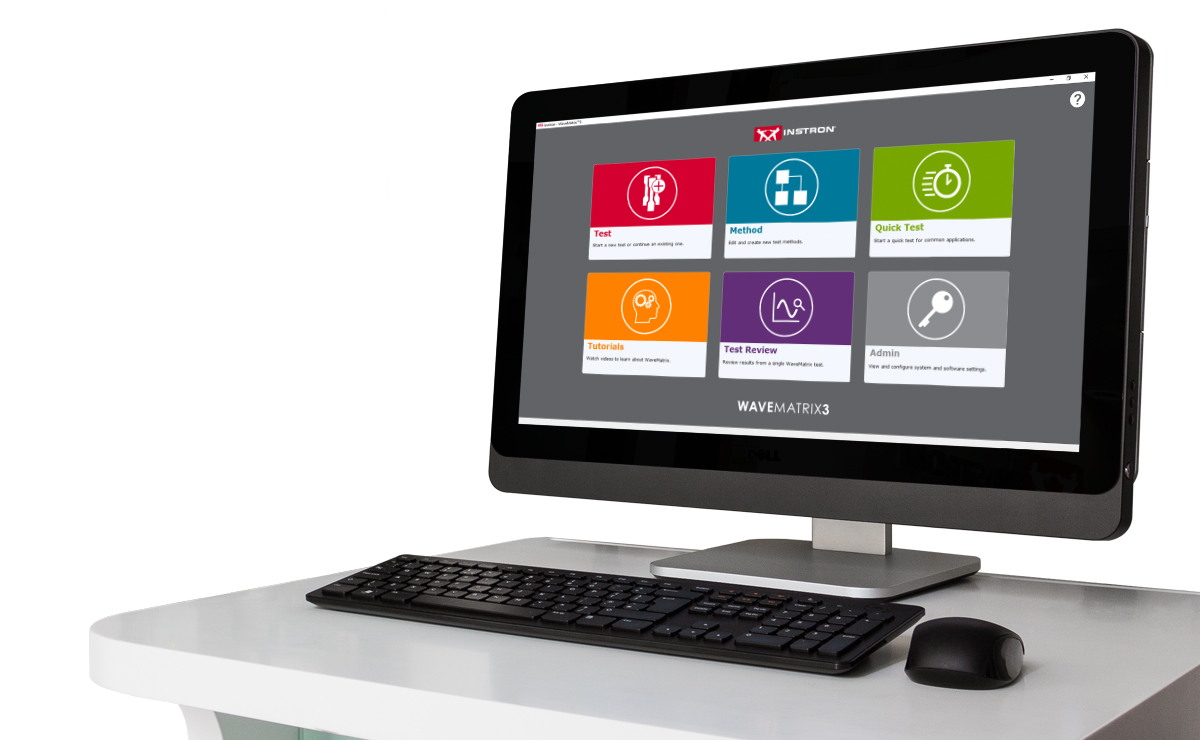

また、動的試験用のWaveMatrix™3動的試験ソフトウェア、準静的試験用のBluehill® Universalソフトウェア、および予亀裂や亀裂進展研究用のBluehill Fracture、低サイクル疲労試験用のLCF3などのアプリケーション固有のソフトウェアも利用可能です。
