6800シリーズ
引張、圧縮、曲げ試験用の万能試験システム
6800シリーズ万能試験システムは、500 Nから300 kNまでの幅広い力の範囲にわたって比類のない性能を提供し、材料試験の基準を設定しています。卓越した精度と信頼性を実現するよう設計されたこれらのシステムは、最も厳しい試験環境の要求をも超えるように構築されています。最大5 kHzのデータ収集率とロードセル容量の1/1000までの±0.5%の精度により、6800シリーズは比類のない測定精度を提供します。繊細な試験片から高強度材料まで、このプラットホームはあらゆる課題に対応する究極の柔軟性と制御を提供します。
新製品 100 kN モデル
コンパクトでパワフル、そして卓越した性能を発揮する機能が搭載
インストロンは、6800シリーズ試験システムに新製品の100 kN卓上型システムを追加いたしました。この卓上型試験機は、卓上ラインナップで最高容量で、標準の100 kN床置き型システムより40%小型、インストロンのほぼすべての100 kN以下アクセサリと互換性があり、高強度金属材料や複合材料の試験に対応しています。この新しい試験機は、これまでに開発した中で最も多用途で試験能力の高い万能試験機の一つです。
主な特徴
- 床置き型の標準タイプより40%小型化
- 標準型または高さ拡張オプションで利用可能
- 標準的な壁面コンセントが利用可能
- 100 kNまでのほぼ全てのアクセサリと互換性あり
- Nadcapアライメント要件を満たすことが可能
利用可能なモデル
0.02 N (2 gf) - 300 kN 容量
低容量試験システム
6800シリーズシングルコラムは、最大5 kNの容量を提供し、標準型および高さ拡張型オプションがあります。
中容量試験システム
6800シリーズのデュアルコラム卓上型は、最大100 kNの容量を備え、標準型および高さ拡張型/幅拡張型オプションがあります。
高容量試験システム
6800シリーズ床置き型は、最大300 kNの容量を提供し、標準、拡張高さ/幅、およびトールベースオプションがあります。
すべてのフレームサイズと容量オプションを見る
あらゆるアプリケーション
6800シリーズ万能試験機は、引張、圧縮、曲げ、剥離、穿き刺し、摩擦、せん断試験などが行えるよう設計されています。これらのシステムは、インストロンの広範なアクセサリカタログにある多様なグリップと治具と互換性があり、バイオメディカル、自動車、家電製品、材料産業に特有の最も一般的な試験を実行するための特定の構成が設計されています。
より簡単に
Bluehill® Universal搭載
6800シリーズの万能試験システムは、インストロンのBluehill Universalソフトウェアを搭載しています。分かりやすいアイコンと操作手順を備えたBluehill Universalは、ユーザーのトレーニングや試験エラーを最小限にとどめつつも、試験室の効率性を最大化することができます。
クイックテスト
試験結果が急ぎ必要な場合は、クイックテストの画面から簡単なパラメータを入力するだけですぐ試験を始められます。
事前設定されたテンプレート
Bluehill Universalには、ASTM、ISO、ENなど最も一般的に使用される試験規格に合わせて、事前設定されたメソッドの豊富なライブラリを備えています。各メソッドは、試験アプリケーションにごとのモジュールにパッケージ化されています。
ワークフロー
試験プロセス全体を通じて、ユーザに受けて段階的にガイドを提供することで、再現性が高くシンプルかつエラーのない試験を確実に行うことができます。ガイドの表現は各自のテキストや画像で簡単にカスタマイズできます。
自動位置決め
自動位置決めは、各試験メソッドごとに、正しい治具の距離間隔または開始位置を保存します。これにより、各オペレーターが毎日、各シフトにおいて正確に同じ位置から試験を試験を実施することができます。
テストプロファイラ
ランプ波、ホールド、三角波を含む単純な繰り返し試験を構築します。条件付きロジックを使用すると、試験で実際のシナリオを再現するループパターンを作成できます。
よりスマートに
高度な性能とアプリケーション
6800シリーズを拡張して、高度なアクセサリおよび外部デバイスとの互換性を確保するため、デジタル入力／出力チャネルに加え、最大11個までのセンサーコンディショニングモジュール
を追加できます。6800シリーズで試験を行う際、試験中の事象を見逃さないように、調整可能な帯域幅の最大5 kHzの速度で同期データをキャプチャーできます。
より安全に
オペレーター保護
6800シリーズは、Instronの特許取得済みオペレーター保護機能が搭載されています。このスマートな機能は、試験設定から完了までの間、システムのステータスを制御することで、装置とオペレーターの安全性を確保します。
内蔵の安全コーチング機能
6800シリーズは、常にシステムのステータスを画面上に表示します。試験空間に安全に立ち入ることができるタイミングや近づいてはいけないタイミングについて周囲に明確な指示を出す機能を備えています。
スマートクローズ
エアキット
空気圧式グリップによる指挟み事故の危険性は、試験片取り付け時にグリップの作動圧を落とし、動作速度を制限することで軽減できます。
最新型のハンドセット
最新型6800ハンドセットは、人間工学に基づいた設計を採用し、ハンドセットをフレームに直接取り付けることで、これまでより、システム制御が行いやすくなりました。オペレーターは、ハンドセットが試験機に取り付けられた状態または取り外した位置で使用できます。
2つの変更可能な「ソフトキー」ボタンで、オペレーターは様々な操作をボタンに割り当てることができます。ソフトキーはメソッドごとに設定保存できるため、試験事にカスタマイズ可能です。
インストロンの特許出願中のシステム構造により、クロスヘッドがセットアップ中に意図しない動きをしないように試験機の動作が制限されます。
セットアップモード中、システムはオペレーターが試験スペースで作業するのに適した安全な速度にデフォルト設定されます。
触覚フィードバックを備えた微調整サムホイールにより、微小な動きが必要な試験を実行する際にクロスヘッドを4 μm単位で正確な位置に動かすことができます。
試験片保護は、クロスヘッドを自動的に微調整することで、試験片に不要な力が加わるのを防ぎ、貴重な試験片の損傷から保護します。
長持ちするように構築
すべてのInstronシステムは、最高のパフォーマンス基準を満たすために高品質の材料と専門的なエンジニアリングを使用して構築されています。耐久性と信頼性への揺るぎないコミットメントの一環として、私たちは業界唯一の10年間機械システム保証を付帯致します。6800シリーズ万能試験システムのご購入に対し、追加費用なしで付帯するサービスです。
衝突緩和
セットアップ中、衝突緩和は、リターン時またはジョグボタン作動中に荷重が検出された場合にクロスヘッドを停止させることで、ロードセル、他のデバイス、および繊細な試験片へのダメージを軽減します。
ロードセル
過負荷保護
試験中、6800シリーズシステムは、ロードセルが最大容量に達すると自動的に停止し、ロードセル、システム、およびアクセサリへのダメージを防止します。
2580シリーズ
ロードセル
6800シリーズシステムでの使用のために設計された2580シリーズロードセルは、荷重容量の1/1000までの荷重を±0.5%の読み取り精度で測定できます。
性能を発揮するように構築
単軸試験を行う場合、負荷時に試験片の曲げが最小となるよう保証できるのは、堅牢で高精度なガイドコラムを備えた試験機です。このため正確な応力とひずみの結果を残すことができます。
6800シリーズは、高性能を発揮できる設計となっています。プリロードベアリング、精密ボールねじ、極厚のクロスヘッドとベースビーム、低伸縮性のドライブベルトを採用し、優れた性能と耐用年数を実現しています。
6800ロードフレームは、より速い加速率を可能にする予備容量を持つ強力なモーターを使用しています。メンテナンス不要のブラシレスACサーボモーターにより、最大10日間（25°Cで最大1Hz）の繰り返し試験、クリープ試験、および応力緩和試験が可能です。
強力なモーターに加え、6800駆動システムはデュアルベルト駆動システムを備えた頑丈な鋳物で構成されています。ギア減速機を用いて、バックラッシュと駆動システムの低剛性をもたらすシステムとは異なり、デュアルベルトシステムはボールねじの同期移動を提供し、クロスヘッドの傾きを排除し、システムのアライメントを補助します。

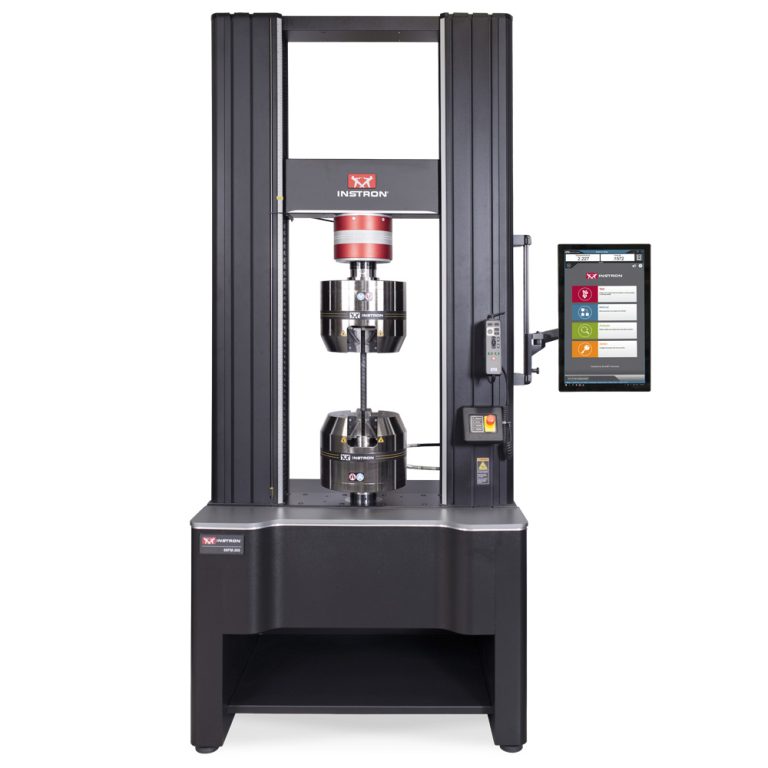

最新の床置き型システム
高容量の床置き型システムは、衝撃と振動に対して強化されており、最大評価のフレーム容量で連続試験が可能です。
ガスケット装着と特許出願中のエアフロー設計により、破片の侵入が減少しました。内部の電気機械式ハードウェアは、試験エリアの真下から安全に離れた安全な場所に置かれます。12 mmの金属製の前カバー作業領域は、耐久性向上のために耐摩耗コーティングで処理されています。
床置き型システムのトールベース型オプションは、人間工学的に快適な試験ステーションを提供し、輪郭設計パネルによりオペレーターが治具操作のために試験空間に簡単にアクセスでき、新型ハンドセットにも快適に手が届きます。
アクセサリ
| 型番 | 荷重容量 | 設置前マニュアル 設置前マニュアルは、新しいシステムの設置に向けて施設を準備する際に必要な情報を提供します。設置場所と電源要件、寸法図、持ち上げと取り扱いの手順、設置手順、予防保守の詳細が記載されています。 | オペレーターガイド オペレーターガイドは、システムが設置され初回セットアップが完了した後、試験を開始するために必要な情報を提供します。本書には、安全情報、詳細な概要、システムの準備に関する注意事項、試験片の試験に関する情報が含まれています。 | 3D CADモデル 免責事項:© 2022 Instron Corporation. これらの資料は、Instron製造装置用の治具を準備する目的でのみ使用できます。これらの資料は、Instron Corporationの事前の書面による明示的な同意なしに、他の目的で使用、複製、公開、配布、表示、または電子媒体や機械可読形式に変換することはできません。 |
|---|---|---|---|---|
| 68SC-05 | 0.5 kN | ダウンロード | ダウンロード | 試験機を探す |
| 68SC-1 | 1 kN | ダウンロード | ダウンロード | 試験機を探す |
| 68SC-2 | 2 kN | ダウンロード | ダウンロード | 試験機を探す |
| 68SC-5 | 5 kN | ダウンロード | ダウンロード | 試験機を探す |
| ｄｔ68TM-5 | 5 kN | ダウンロード | ダウンロード | 試験機を探す |
| 68TM-10 | 10 kN | ダウンロード | ダウンロード | 試験機を探す |
| 68TM-30 | 30 kN | ダウンロード | ダウンロード | 試験機を探す |
| 68TM-50 | 50 kN | ダウンロード | ダウンロード | 試験機を探す |
| 68TM-100 | 100 kN | ダウンロード | ダウンロード | フレームを探す |
| 68FM-100 | 100 kN | ダウンロード | ダウンロード | 試験機を探す |
| 68FM-300 | 300 kN | ダウンロード | ダウンロード | 試験機を探す |
