INSTRONは最新型のAVE3高性能ビデオ伸び計を発売しました。
Instron® は、引張試験、圧縮試験、曲げ試験において、ミクロンレベルの精度で正確なひずみ測定を実現する先進の非接触式ビデオ伸び計、AVE3を発売いたしました。
汎用性の高いAVE3は、プラスチック、金属、複合材料、生体材料、繊維、エラストマーなどの多様な材料の弾性率と破壊に至るまでのひずみの両方を測定でき、フィルムやホイルのような高感度材料も測定できます。ISO 9513およびASTM E83に準拠したAVE3を使用すれば、複数のクリップオン伸び計を購入して維持する必要がなく、1台のデバイスであらゆる規格に対応した信頼性の高い試験を行うことができます。
AVE3は、さまざまな長さと伸びのゲージに対応できるよう設定できます。新しい三点支持機構により、各レンズが工場で校正された位置に自動的にはめ込まれるため、常に正確なデータを簡単に取得できます。

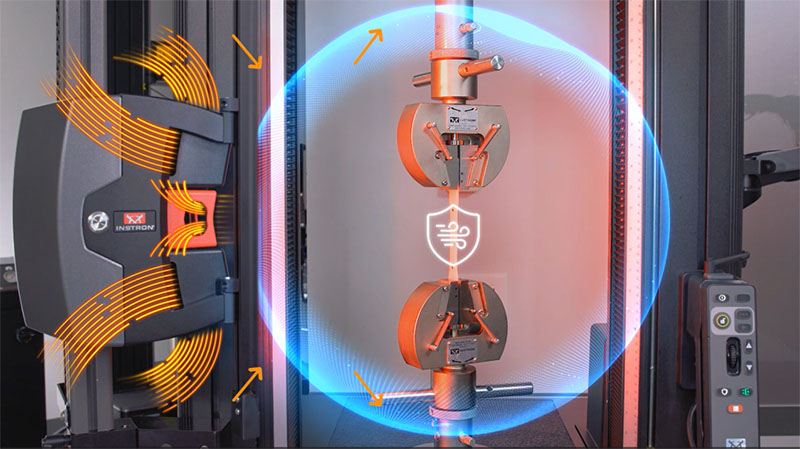

AVE3は、HVACシステムやオペレータの動きのような研究室において典型的な空気の乱れから保護するために、インストロンの特許出願中のCDAT(Constant Density Air Tunnel)技術を使用しています。
このCDAT気流技術は、エラーを排除し、検査データのノイズを低減し、精度を5倍も向上させます（CDAT技術のないビデオ伸び計と比較）。
さらに、インストロンの動的交差偏光照明システムは、さまざまな試験室の変動する照明状態に対応する堅牢なソリューションを提供します。この特許取得済みのシステムは、照明レベルを動的に調整し、試験片上のすべてのマーキングが完全に照明されるようにすることで、どのような試験環境においても一貫した結果を得ることができます。
ISO 6892-1およびASTM E8に準拠して設計されたAVE3伸び計は、クローズドループひずみ速度制御が可能で、ひずみ速度に敏感な金属の試験に適したモードです。この機能は、異なるシステムや場所で一貫した再現性のある結果を得ることに重点を置く試験所にとって、特に価値のあるものです。AVE3は、CDATエアフロー技術と高度なダイナミック照明を活用して、実質的にノイズのないひずみ信号を提供するため、結果を歪ませたり、試験制御に遅れを生じさせたりする重いフィルタリングを行う必要がありません。
「環境変動は長い間、光学ひずみ測定の弱点でした。試験室の温度や照明のわずかな変化でさえ、重大な信号ノイズを発生させ、データの完全性を損なうことがあります。「AVE3は、特許出願中のCDAT(Constant Density Air Tunnel)エアフロー技術と特許取得済みの照明システムにより、これらのペインポイントに直接対処しています。最高レベルの信頼性を求める試験室にとって、AVE3は新たなベンチマークとなります。"
AVE3には、新しい簡易校正プレートが付属しています。この校正プレートは、ロードストリングをそのまま試験片にクリップで留めることができるため、オペレーターや管理者は、既存の校正がまだ有効であることを簡単に確認することができます。完全な校正は1分以内に完了するため、試験を開始するまでの時間が短縮されます。
AVE3 の追加機能には、AverEdge32TM があります。これは、試験片ゲージの長さに沿って 32 箇所のひずみを同時に測定し、それらをリアルタイムで平均化するもので、シートメタルの r 値（ISO 10113 および ASTM E517 に準拠）の計算に不可欠な再現性のある横ひずみ値を提供します。
試験室では、オプションのデジタル画像相関法(DIC)ソフトウェアと併用するために、試験の画像を記録することもできます。このソフトウェアは、試験片表面の画像を比較して全視野ひずみおよび変位マップを生成し、Bluehill® Universalの試験データと同期させます。
