ASTM A370、ISO 6892-1、API 5L、およびISO 3183に準拠したパイプおよびチューブの引張試験
石油ケーシングおよびパイプライン輸送システムに使用される鋼管の品質と健全性には、厳格な機械試験要件が課されます。ASTM A370、ISO 6892-1、API 5L、およびISO 3183にはいずれも管状製品の引張試験手順が含まれており、これらの要件を満たすには、パイプの形状、肉厚、および曲率半径に応じてさまざまな実務上の課題が生じます。インストロンは、これらの課題に対応し、正確で規格に準拠した結果を確実にするための試験システム、把持ソリューション、および伸び計を包括的に提供しています。
パイプおよびチューブの引張試験における課題
- 試験片端部を潰したり変形させたりせずに全断面パイプおよびチューブを把持する
- 曲面または不規則な試験片表面で、正確で再現性の高いひずみ測定を取得する
インストロンのソリューション
試験片の把持
可能な場合、全断面パイプの試験は、試験片準備に伴う時間とコストを削減できるため、パイプメーカーと試験ラボの双方にとって望ましい方法です。ただし、引張試験中に把持力で端部が潰れるのを防ぐため、全断面パイプは両端にプラグを挿入する必要があります。
全断面パイプが試験フレームまたは把持システムに収まらないほど大きい場合、関連規格に記載されているとおり、管状製品から縦方向ストリップ試験片を切り出します。これらの試験片は不規則な曲面断面を有するため、正確で中心の取れた荷重を確保するには、治具設計に注意が必要です。
インストロンでは、試験後に簡単に取り外せる凹型リップ付きで設計された各種エンドプラグサイズを提供しています。全断面試験では、使いやすさ、オペレーターの安全性向上、および材料の滑りのない確実な把持のため、フルオープン油圧把持構成をお勧めします。
ひずみ測定
ASTM A370、ISO 6892-1、API 5L、およびISO 3183では、ひずみ測定に2インチ（50 mm）のゲージ長が必要です。インストロンでは、さまざまな試験片タイプとサイズでこの要件を満たすため、複数の伸び計オプションを提供しています。
- 全断面パイプ — 直径89 mmまでの全断面パイプ試験片に対応する産業用クリップオン式伸び計をご用意しており、大きな曲面でも信頼性の高いひずみ測定を提供します。
- 縦方向ストリップ試験片 — ストリップ試験片の内径および外径の両方にぴったりとフィットする小型フレームのクリップオン式伸び計をご用意しており、不規則な曲面での滑りを防いで測定精度を確保します。
- 自動伸び計 — 試験片の処理量を増やしたい場合や、試験中のオペレーター介入を減らしたい用途向けに、自動伸び計もご利用いただけます。
推奨システム

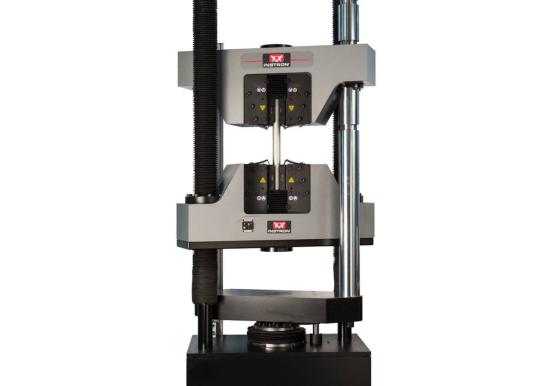

パイプおよびチューブ製品の引張試験で最も広く使用されているインストロンのシステムは、Industrial Series 1000HDXです。大断面パイプ試験の要求に適した高荷重の油圧式万能試験システムです。フルオープン油圧把持構成により、試験片の装填が容易になり、安全性が向上し、滑りのない確実な把持が可能です。
Bluehill® Universalソフトウェアは、ISO 6892-1、ASTM A370、API 5L、およびISO 3183向けのプリビルト試験方法を提供し、セットアップ時間を短縮するとともに、試験プロセスが関連規格要件に完全に準拠することを確実にします。
Instronの専門家に相談する
全断面パイプでも縦方向ストリップ試験片でも、インストロンはASTM A370、ISO 6892-1、API 5L、およびISO 3183の要件を満たすシステム、把持ソリューション、および伸び計を提供しています。
パイプおよびチューブの試験要件については、営業にお問い合わせのうえ、当社チームまでご相談ください。
