ASTM A370、A416、およびISO 15630に準拠したプレストレストコンクリート用マルチワイヤストランドの引張試験
プレストレストコンクリート構造物に使用される7本撚りストランドの機械的性能は、ASTM A370、ASTM A416、およびISO 15630に基づく厳格な引張試験要件の対象となります。ワイヤストランドの試験には特有の課題があります。試験片が長く、クランプ力が高く、さらに撚り合わされたマルチワイヤ試験片で正確な歪み測定を行うには専用の伸び計が必要です。インストロンは、これらの要求に確実かつ効率的に応えるために設計された、完全に統合された試験ソリューションを提供します。
試験システム
7本撚りストランドの試験には、インストロンのIndustrialシリーズ モデル600KPXを推奨します。ほとんどのワイヤストランドの用途では500 mm以上の試験片長さが必要であり、600KPXがこの用途に選ばれた主な理由は、その広い試験スペースとロングストロークアクチュエータにあります。この構成により、オペレーターは梯子やピット設置を必要とせず、床面レベルで快適に試験片の着脱を行うことができ、ワークフローの効率とオペレーターの安全性の両方が向上します。
グリップ

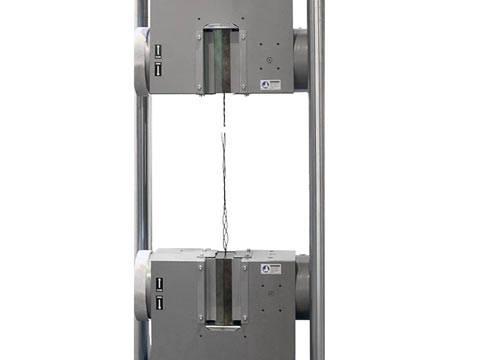

この用途には、ワイヤストランド用インサートを備えた油圧サイドアクショングリップのセットが推奨されます。サイドアクション設計は、グリップの破損、時間のかかる交換作業、全伸び測定の不正確さなど、従来のウェッジグリップに関連するいくつかの制限を克服します。
最大900 kN（202,300 lbf）のクランプ力が利用可能で、最大のワイヤストランド試験片でも確実かつ安定した把持を実現します。ワイヤストランド用インサートの配置により、異なる試験片径間の迅速な交換が可能になり、試験間のダウンタイムを最小限に抑えます。半円筒形のインサートは、ストランド試験片のすべてのワイヤにクランプ力を均等に分散させ、グリップ破損のリスクを軽減し、一貫した再現性のある把持性能を保証します。
ひずみ測定
ワイヤストランドの正確な歪み測定には、専用設計の伸び計が必要です。この用途では、ストランド試験片の螺旋形状に対応するため、24インチ（610 mm）の標点距離と15度のねじれ許容能力を備えた超ロングクリップオン式伸び計が使用されます。これにより、試験中を通じて伸び計が試験片との接触を維持し、全標点距離にわたって正確な歪みデータを提供します。
正確な歪み測定により、システムは1%耐力や最大荷重時の伸びなど、規格で要求される計算を自動的に実行できます。
ソフトウェア
Bluehill® Universalソフトウェアが試験の設定、実行、およびレポート作成を管理します。ソフトウェアは、試験規格で指定された予荷重値で歪み測定値を自動的にゼロ調整し、すべての試験で一貫した開始条件を保証します。応力-歪み曲線は試験中および試験後に明確に表示され、計算結果はプロット上に直接示されるため、解釈とレポート作成が容易になります。
Instronの専門家に相談する
新しいワイヤストランド試験プログラムを立ち上げる場合でも、既存プロセスの精度と効率の向上を目指す場合でも、インストロンにはASTM A370、A416、およびISO 15630の要件を満たすシステム、グリップ、および伸び計が揃っています。
