ASTM A746に準拠したダクタイル鋳鉄製重力式下水管の引張試験
ASTM A746に準拠したダクタイル鋳鉄管の受入引張試験では、肩付き端部を備えた機械加工の丸形試験片（一般にダンベル、ドッグボーン、またはボタンエンド試験片と呼ばれる）が必要です。これらの肩付き端部は、引張試験中に試験片を確実に把持するために使用されます。
最新のASTM A746試験は、サーボ制御下で規定の応力速度で実施する必要があり、0.2%オフセット耐力および引張強さを正確に算出するために伸び計が必要です。手動ペーシングやビーム落下の観察といった旧来の試験手法は、現代の精度およびトレーサビリティ要件を満たすにはもはや適していません。特に、ダクタイル鋳鉄管製品は地下に設置され、破損が重大な結果を招くためです。
試験システム
標準の直径0.505インチおよび0.750インチの肩付き端部試験片、ならびにASTM A746で規定されるより小さい試験片サイズの引張試験では、最大荷重要件は約30,000 lbf（133 kN）です。Instronは、この用途に5980シリーズ 床置き型万能試験システムを推奨します。精度と耐久性を追求して設計された5980シリーズは、最大600 kNの荷重容量を備えた電気機械式試験システムで、ASTM A746の全試験片サイズに十分な容量を提供します。ロードセル容量の1/1000まで、読み値の±0.5%の荷重測定精度により、規格で要求される正確な応力速度制御を実現します。
5980シリーズ床置き型の広い試験空間により、オペレーターは試験片の取り付けを容易に行え、セットアップ時間を短縮し、ワークフロー効率を向上できます。
把持とアライメント

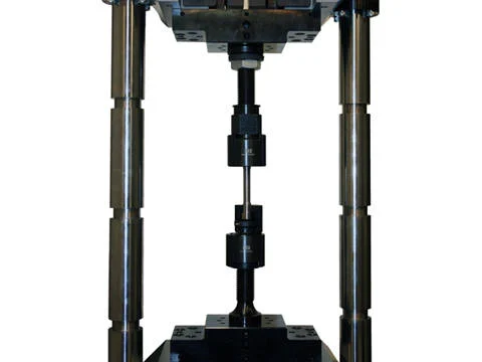

ダクタイル鋳鉄の肩付き端部試験片向けに特別設計されたスプリットインサート引張グリップおよびホルダーを、5980シリーズフレームと組み合わせて使用します。これらのグリップには、安全性と生産性の面で重要な2つの利点があります。
- 迅速な試験片交換 — スプリットスリーブ設計により、試験間で試験片を素早く装着・取り外しできます
- 破断時の試験片保持 — ホルダーが破断箇所で破断した試験片端部を保持し、高エネルギー破壊時のオペレーター安全性をさらに高めます
ユニバーサル球面引張アダプター（USTA）は、引張グリップをロードフレームに接続し、荷重負荷中に必要な試験片のセルフアライメントを提供します。これにより、金属材料の引張試験を規定するASTM E8のアライメント要件を、試験システムが容易に満たせるようになります。
ソフトウェア
Bluehill® Universalは、ASTM E8およびASTM A746の両方を満たすために必要な制御パラメータと計算アルゴリズムを提供します。本ソフトウェアは、サーボ制御の応力速度試験を管理し、0.2%オフセット耐力と引張強さを自動計算し、効率的で再現性の高い試験運用を支える分かりやすい試験セットアッププロセスを提供します。
Instronの専門家に相談する
新たにダクタイル鋳鉄管の試験プログラムを立ち上げる場合でも、既存のプログラムを最新化する場合でも、InstronはASTM A746およびASTM E8の要件を満たすシステム、グリップ、ソフトウェアを提供します。
