ASTM D1708 マイクロ引張試験片を用いたプラスチックの引張特性
ASTM D1708は、D1708試験を通じて得られた過去の材料特性データを持つ研究所に推奨されています。そのような過去のデータが存在しない場合は、ASTM D638またはASTM D882を参照することをお勧めします。試験のための材料が限られている場合、ASTM D638のタイプV試験片はASTM D1708で定義されているマイクロ引張試験片とサイズが類似しています。
プラスチックメーカーは、最終用途の要件を満たすようにプラスチックを設計する必要があります。生体医療機器、自転車のヘルメット、または子供のおもちゃを生産するためのプラスチックを提供する場合でも、各用途には安全性、重量、環境耐性、その他の要件に加えて特定の強度要件があります。ポリマーの引張特性を測定することで、プラスチック工学プロセスに役立つ強度と変形データが得られます。プラスチックの特性は、引っ張られる（引張）または押される（圧縮）速度に対して高い感受性を持つことに注目する価値があります。最終用途で経験される特性が制御された試験中に観察される特性と異なる可能性があるため、この感受性を認識することが重要です。このため、ASTM D1708およびその他のプラスチック試験規格は、通常、生産環境での品質管理またはR
材料試験システム
一般的な力が1 kN（225 lbf）を超えず、変位が2インチ（50 mm）を超えない場合、Instronの3400シリーズや6800シリーズにあるような低荷重の単柱式試験フレームをお勧めします。
| ASTM D1708試験のセットアップ | |
|---|---|
6800シリーズ万能試験システム |
|
Bluehill Universalソフトウェア |
|
2580シリーズロードセル |
|
2702-041空気圧式サイドアクショングリップ |
|
グリップ
低い力が関与するため、250 Nの空気圧式サイドアクショングリップ（カタログ番号2712-052）または1 kNの手動ウェッジグリップ（カタログ番号2716-016）がほとんどのASTM D1708試験に十分であるはずです。
ヒントとコツ
- 小型試験片を試験する場合、把持が課題となることがあります。ASTM D1708では、試験片のショルダー長（把持される試験片の領域）の最小値を8 mmと定めていますが、これによりグリップのジョーフェイスへの試験片の挿入が不十分になり、困難が生じる可能性があります。試験片の挿入が不十分な場合、ジョーフェイスの回転を許容しないグリップを使用することが推奨されます。これにより、試験片に沿って不要な応力集中が生じるのを防ぐことができます。十分な試験片の挿入がある場合、Instronは歯付きジョーフェイスを備えた250 N容量の空気圧式サイドアクショングリップ（カタログ番号2712-052）を推奨します。ジョーフェイスへの挿入が不十分な場合は、Instronの1 kN容量の手動ウェッジアクショングリップ（カタログ番号2716-016）が推奨されます。
- サイズが小さいため、マイクロ引張試験片はオペレーターが空気圧グリップで試験片を固定する際に、挟み込み危険性が高まる可能性があります。Instronのシリーズのテストフレームにはオプションのスマートクローズエアキットがあり、フレームとソフトウェアに完全に統合されています。スマートクローズエアキットは、試験片の取り付け中に低速と低圧力でジョーフェイスを閉じることで、挟み込み危険性を最小限に抑えます。試験を開始する準備ができたら、完全な圧力が適用され、試験ルーチンが開始されます。
6800シリーズ プレミア試験システム カタログ
Instron 6800シリーズ万能材料試験機は、比類のない精度と信頼性を提供します。特許出願中のオペレータ保護システム設計に基づき、新製品のスマートクローズ・エアキットと衝突緩和機能を備えた6800シリーズをご使用いただくと、材料試験をかつてないほどシンプルに、スマートに、そして安全に行うことができます。
Bluehill Universal カタログ
Bluehill Universalは、直感的なタッチ操作と合理化されたワークフローを実現するために設計された、インストロンの高度な材料試験ソフトウェアです。事前構築された試験メソッドテンプレート、迅速なセットアップを可能にするクイックテスト、強化されたデータ出力機能、およびサービスチームとのリモート交流が可能になるInstron Connectを提供します。旧式ソフトウェアBluehill 2およびBluehill 3のユーザーは、パフォーマンスとユーザビリティを向上させるために、最新バージョンへ簡単にアップグレードいただけます。

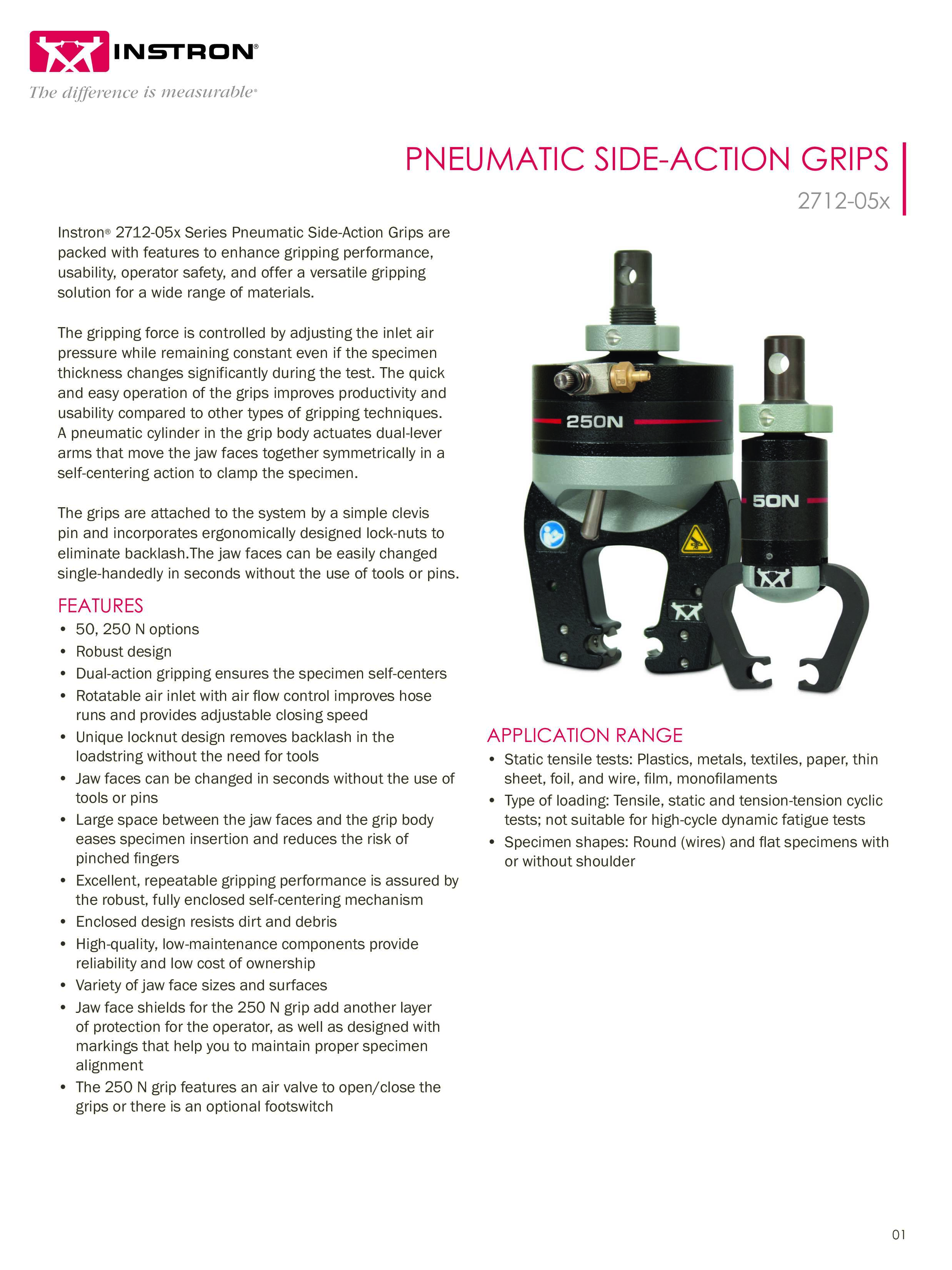

2712-05xシリーズ空気圧作動式グリップ
