ASTM D5587 台形法による織物の引裂強さ
この規格は主に織物生地に適用されますが、他の技術で製造された生地にも適用できます。この方法は、台形法を用いて繊維織物の引裂力を測定する手順を規定しています。長方形の試験片に印を付け、グリップ面に斜めに荷重がかかるように準備し、試験片全体に裂け目が伝播するようにします。
この試験では、多くのデータポイントを確実に捕捉するために試験データレートを上げることが重要です。これは、ファブリック内の個々のファイバーが故障した場合、データ・レートがこれらのピークを捕らえるのに十分な速さでなければならないためです。

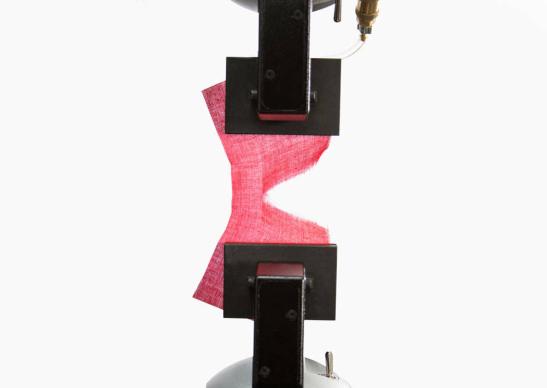

ラバーコーティングされた爪面を持つ空気圧式サイドアクショングリップは、台形試料のクランプに適しています。手動式グリップも使用できますが、使いやすさ、生産性、再現性の高さから、多くの方が空気圧式サイドアクショングリップを好んで使用されています。グリップ圧を調整できるため、把持圧を微調整してジョーの破損やスリップを防ぐことができます。
この規格でテストする際の課題は
- 迅速なデータ取得率
- 試験片の把持
インストロンのソリューション
- インストロンの5900コントローラによる高速データ取り込み速度により、データの山と谷を1秒間に最大2,500ポイントで正確に取り込むことができます。
- インストロンのラバーフェース付き空気圧式サイドアクショングリップは、高いスループットを維持しながら、この試験で使用するほぼすべての種類の織物試料の把持に適しています。
試験の設定、手順、および結果の要件を完全に理解するためには、ASTM D5587-15を確認することが重要です。
