短梁法による見かけの層間せん断強度を測定するISO 14130
ISO 14130試験方法は、ショートビーム法による繊維強化プラスチック複合材料の見かけの層間せん断強度（ILSS）の測定を対象としています。この方法は、熱硬化性または熱可塑性マトリックスのいずれかを有する複合材料に適しています。得られたデータは設計パラメータの決定には適していませんが、材料のスクリーニングや品質管理に使用できます。そのため、さまざまな試験サンプルにおいて、製造中に使用される繊維の積層手順に依存する破壊モードのばらつきも生じます。

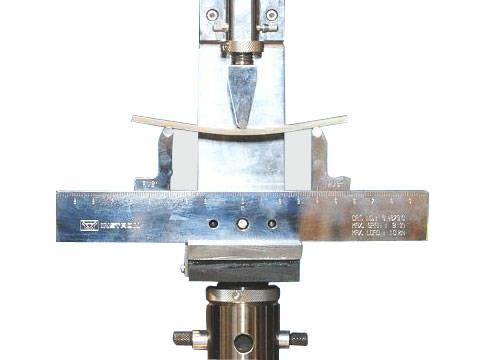

当社のCP110860せん断治具は、2つの支持台を備えた長方形断面のバーで構成されており、支持台の中間に荷重部材を配置してサンプルを設置します。この治具には、試験片への平行な荷重を確実にするためのガイド付き上部アンビルが組み込まれています。この試験手順では、試験片内の曲げ応力に対してせん断応力のレベルを高め、層間せん断破壊を促進するために、より小さな試験スパンと試験片の厚さ比が採用されています。
このアプリケーションには、3400シリーズまたは6800シリーズ万能材料試験機と、専用のBluehill® Universalソフトウェアモジュールの使用をお勧めします。これらは、引張、曲げ、圧縮など、他の一般的な複合材料試験アプリケーションとも簡単に構成できます。
試験治具および試験対象の材料に関連する結果要件を理解するために、ISO 14130の全文を確認することをお勧めします。
