ISO 8295 プラスチックフィルムおよびシートのFriction係数
ISO 8295は、プラスチックフィルムおよびシートの静的(μ_s)および動的(μ_k)Friction係数を測定するための標準化されたtest方法です。プラスチックフィルムは包装業界で広く使用されている材料です。包装業界内でのフィルムの使用は、食品包装（野菜袋、カートンライナー、肉用シール包装など）と非食品包装（封筒ライナーや鉢植え用土袋など）の2つのカテゴリーに分けられます。包装業界以外では、プラスチックフィルムはゴミ袋、缶ライナー、点滴バッグ、建設用ライナー、その他のバリアなど様々な製品に使用されています。薄膜は電気自動車バッテリーの重要な構成要素でもあり、この業界は今後10年間で爆発的な成長が予測されています。これらのフィルムの摩擦特性は、最終製品の安全性と機能性を確保するために特性評価と制御が必要です。
電気自動車バッテリー用のセパレーターフィルムは、ますます大量に生産されており、堅牢な材料特性評価手順の一環としてFrictionテストを受ける必要があります。これらのフィルムはリチウムイオンバッテリーや他の液体電解質バッテリーの陽極と陰極を分離するために使用され、製品の安全性に非常に重要です。セパレーターフィルムに最も一般的に使用される材料はポリオレフィンで、組み立て時の巻き取り操作や長期使用による陽極上のリチウムの不均一なめっきに耐えるのに十分な強度を持つポリマーフィルムです。より安全で強力なセパレーター材料は陽極と陰極の間のcontactをより効果的に防ぎ、より薄い材料は各バッテリーの重量を減らしエネルギー密度を向上させます。このポリマーフィルムの摩擦特性を理解することで、組み立て時に材料が適切に巻き取られ、長期使用下で期待通りの挙動をすることを確認するのに役立ちます。電気自動車バッテリーに特化したテスト基準はまだ確立されていないため、ISO 8295はこれらの材料の摩擦特性を特性評価するための代替Standardとして一般的に使用されています。
Materials Testing SystemInstronの6800 Series フレームは最大5 kHzのデータ取得が可能で、急速に変化するすべてのテストイベントを確実に捉えることができます。データ取得レートが低すぎると、力のピークと谷が見逃され、不正確な平均強度値になる可能性があります。ISO 8295テストでは、予想される摩擦力に応じて低荷重（5～100 N）の 2530 Seriesロードセル を装備した6800 Series単柱フレームをお勧めします。このテストではInstronの 2810-005 Friction係数Fixtureが必要で、これはISO 8295およびASTM D1895の要件を満たすように特別に設計されています。
| ISO 8295 test Setup | |
|---|---|
6800 Series universal Testing System |
|
Bluehill Universalソフトウェア |
|
2530 Series Load Cell |
|
2810-005 Friction係数Fixture |
|
ISO 8295に基づくTESTの実施方法
ISO 8295テスト方法は、フィルムおよびシートプラスチックが自身または他の材料に対して滑る際の静的および動的摩擦特性を調査するために使用されます。この方法は、厚さ0.5 mmまでの粘着性のないプラスチックフィルムおよびシートに使用することを意図しています。このテストを実施するには、試験片を摩擦テーブル上に配置します。摩擦テーブルは水平テストテーブル、そり、およびそりとテストテーブル間の相対運動を生み出すプーリーを使用する駆動機構で構成されています。試験片の一片は両面接着テープでテーブルに取り付けられ、もう一片は同様の方法でそりに固定されます。テスト機はそりをテーブル上で一定の変位速度で引っ張り、2つの材料間に摩擦を発生させます。力が記録され、test resultが計算されます。常に完全な ISO 8295 Standardを確認して、テスト要件を十分に理解することをお勧めします。
Tips and Tricks Instronの6800 Seriesコントローラーは、2580 Seriesロードセルの容量の0.1%（1/1000）までの力を正確に測定でき、非常に低い力の測定を可能にし、複数のロードセルの必要性を排除する可能性があります。最低容量の2580シリーズロードセルは500 Nで、0.5 Nから500 Nまでの範囲で1%の精度を維持できます。InstronのSeries 2530ロードセルは、6800 Seriesフレームで使用した場合、セル容量の1/250までの範囲で1%の精度を維持できます。最低容量の2530 Seriesロードセルは5 Nで、0.02 Nから5 Nまでの範囲で1%の精度を維持できます。2580および2530 Seriesセルの下限を下回る力も測定できますが、Instronは1%の精度を保証できません。
6800シリーズ プレミア試験システム カタログ
Instron 6800シリーズ万能材料試験機は、比類のない精度と信頼性を提供します。特許出願中のオペレータ保護システム設計に基づき、新製品のスマートクローズ・エアキットと衝突緩和機能を備えた6800シリーズをご使用いただくと、材料試験をかつてないほどシンプルに、スマートに、そして安全に行うことができます。
2530シリーズ 低荷重ロードセル
Instron 2530シリーズの低荷重静的ロードセルは、容量範囲が5～100 Nで、3300、3400、5900、6800シリーズの万能試験機での使用を目的に設計されています。

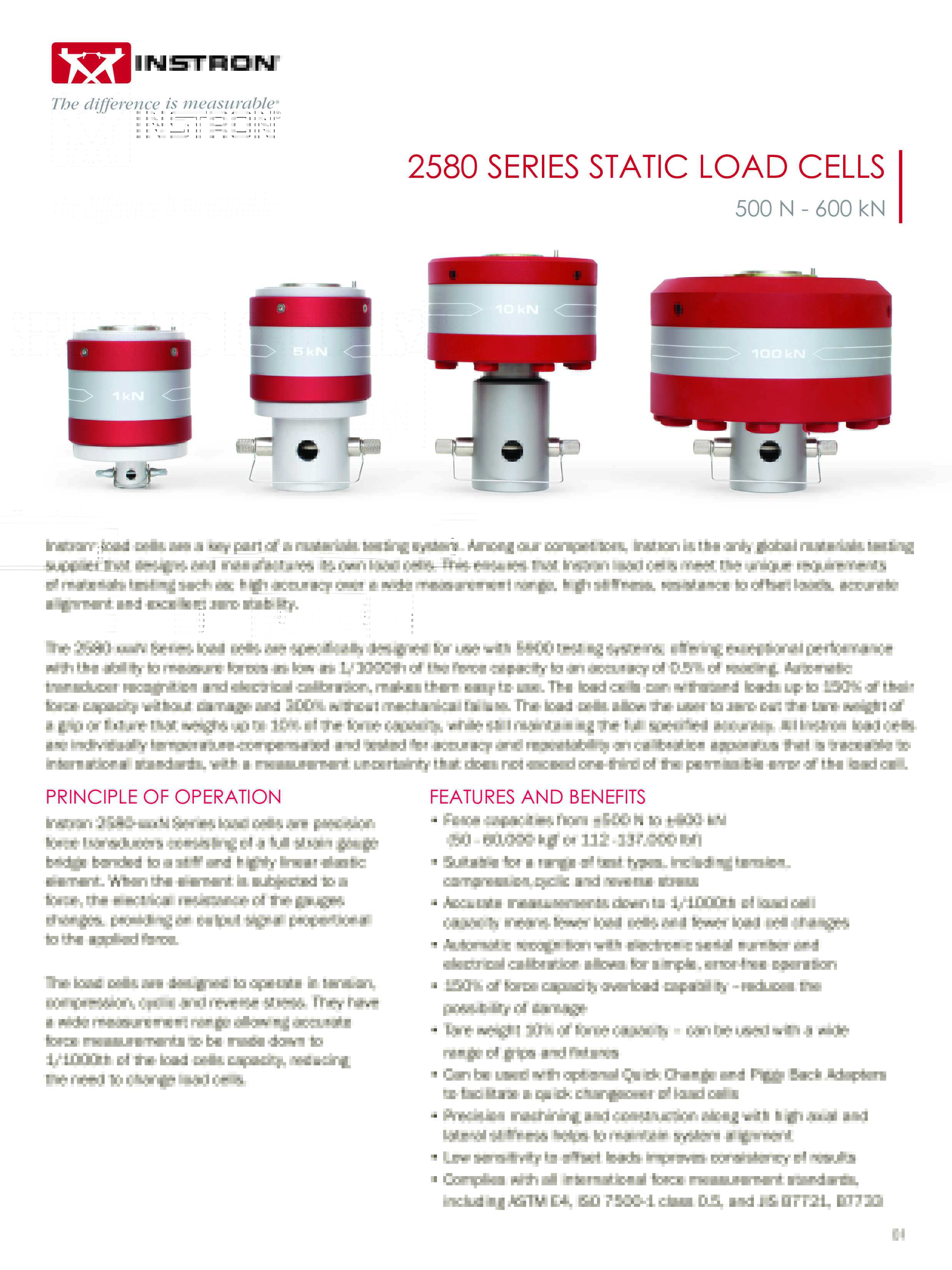

2580 Series Load Cells
2580 Series Static Load Cells are precision force transducers and an integral part of an Instron universal testing system. Force capacities range from +/- 500 N to +/- 600 kN (50-60,000 kgf or 112-137,000 lbf).

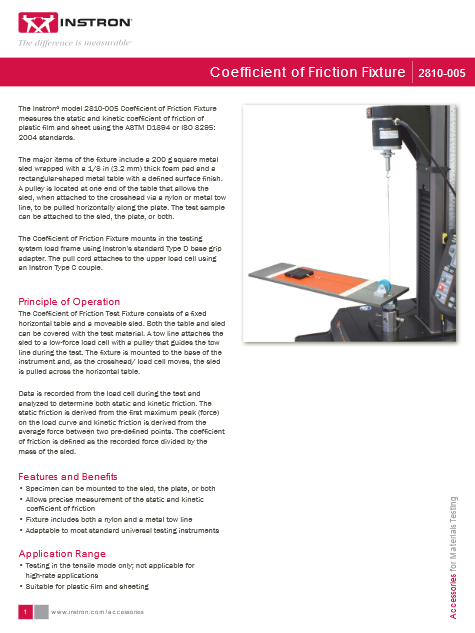

2810-005 Coefficient of Friction Fixture
