EN 2561:1995
炭素繊維強化プラスチック — 一方向積層板 — 繊維方向に平行な引張試験
EN 2561は、一方向積層板の形態の炭素繊維強化プラスチックの極限引張強さ、引張弾性率、さらに必要に応じて引張時のポアソン比および破断時のひずみを測定します。この方法は、軸が繊維の方向に平行な試験片にのみ適用されます。垂直方向の試験は、EN 2597の試験方法でカバーされています。
この規格は、航空宇宙、自動車、風力エネルギー、建設業界を含む、炭素繊維積層板を扱うさまざまなメーカーによって使用されています。EN 2561は、通常、材料開発、適格性評価、品質管理に使用されます。
規格の概要
材料
- 複合材料
試験タイプ
- 引張
規格
- EN 2561

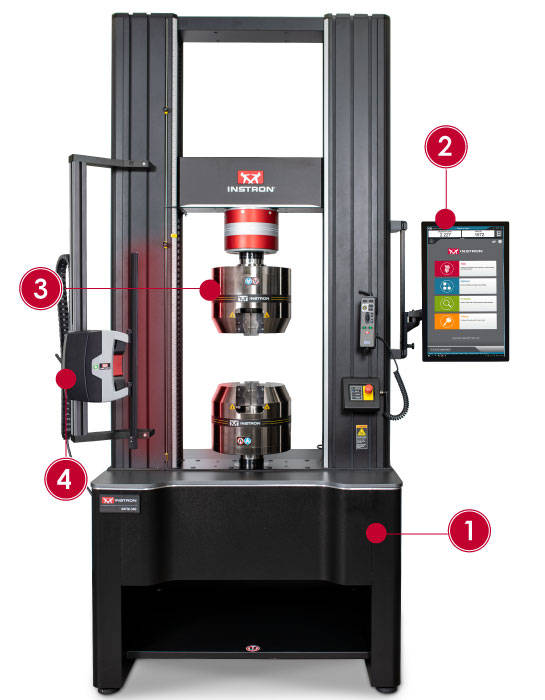

材料試験システム
ひずみ測定は、EN 2561に準拠した試験の重要な部分です。ひずみ測定装置には、シンプルなひずみゲージや幅広い種類の伸び計が含まれます。ひずみゲージは、使いやすいひずみゲージアダプタを介して試験機に接続できます。軸方向および二軸ひずみ測定に適した、さまざまな接触式伸び計も利用可能です。
破断時のひずみが必要な場合は、InstronのAVE2などの非接触式ひずみ測定ソリューションが推奨されます。高温または低温で試験を実施する必要がある場合は、耐温度グリップとともに温度チャンバーが必要です。
| EN 2561試験アクセサリ | |
|---|---|
| ひずみゲージ | |
| 二軸クリップオン式伸び計 | |
| 恒温槽 | |
