股関節インプラント試験

課題

股関節インプラント

手術後、通常の活動により近位部の緩みや応力遮蔽が発生し、異常な荷重プロファイルにつながる可能性があります。そのため、試験では試験片が体内で受ける実際の環境と荷重を再現する必要があります。股関節大腿骨疲労試験は、試験片を正確に埋め込むことの重要性から困難を伴います。治具は、ISO 7206規格を満たすために、圧縮、曲げ、およびねじり応力に対応できる必要があります。また、これらの試験の高周波数により試験片が許容限度を超えて加熱される可能性があるため、課題となります。

当社のソリューション

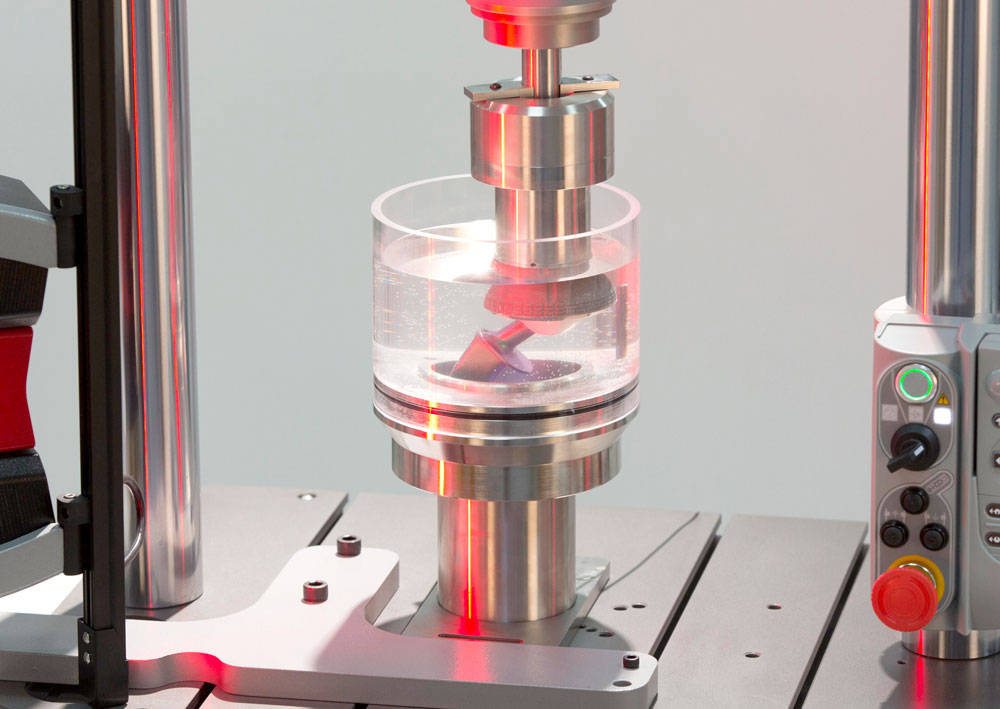

股関節インプラント試験

Instron®は、必要なオフセット角度と埋め込み深さを確実に達成する試験片埋め込み装置を提供しています。専用設計の耐腐食性治具により、生体内試験が可能です。このアセンブリには、温度コントローラーと循環ポンプが付属しており、試験の周波数を自動的に低減することで温度が許容限度を超えないようにします。取り付けが容易な治具には、低摩擦負荷ヘッドとElectroPuls™システムへの取り付け用アダプターが含まれています。Instron WaveMatrix™ソフトウェアでは、特定のサイクル数を実行する、または試験片の破損が検出されるまで実行するなど、複数の試験終了基準を使用できます。破損の検出は複数の方法で判定できます。1つのパッケージで、ISO 7206-4、7206-6、および7206-8の要件を満たし、それを超える試験を確実に実施できます。
