プリント基板（PCB）の曲げ試験

AEC-Q200-005A | IPC TM-650 | ASTM F3147-15

課題

PCB基板上へのBGA、QFN、CSPを含む電子パッケージの表面実装およびスルーホール実装は、完成品アセンブリの機械的信頼性に大きな影響を与える可能性があります。高密度部品レイアウトおよび組立プロセスの熱的・機械的ストレスにより、反り、クラック、および部品と基板間の接合部故障のリスクが増大します。

電子パッケージがPCBの両面に実装される場合、基板とその相互接続に対する機械的要求はさらに大きくなり、故障の影響もより深刻になります。AEC-Q200-005A(Automotive Electronics Council)、IPC TM-650、およびASTM F3147-15などの規格では、組立中の曲げ、たわみ、および引張後の表面実装部品の端子故障を特性評価するために、完成PCBの試験が要求されます。完成品における実装済みPCBの機械的故障は、デバイスの電気的性能に直接影響を与え、OEMにとって重大な信頼性および保証リスクとなります。

当社のソリューション

試験システム - Instronの6800シリーズシングルカラムおよびデュアルカラム卓上モデルシステムは、幅広い荷重容量範囲でのPCB曲げ試験用に設計されています。3400シリーズもPCB曲げ試験アプリケーションに適しています。

ソフトウェア - InstronのBluehill® Universalソフトウェアは、生の試験データから曲げ応力、曲げ強度、および最大荷重を算出するために必要な計算ツールを提供します。事前構築およびカスタマイズ可能な試験メソッドにより、異なるPCBサイズおよび構成での設定が簡素化され、結果はAEC-Q200-005A、IPC TM-650、およびASTM F3147-15のコンプライアンス文書をサポートする形式で報告できます。

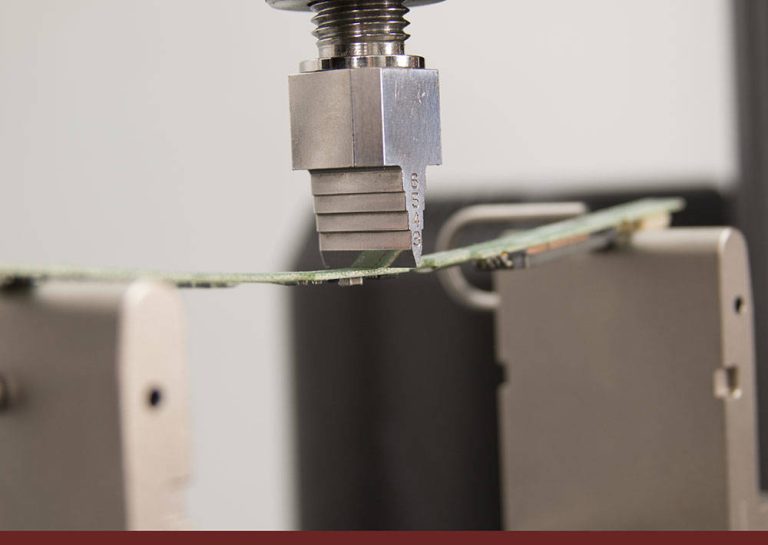

曲げ治具 - Instron 2810-400シリーズのフレックス治具は、異なるPCB厚さおよび寸法に適合するよう、さまざまなアンビル半径で構成できます。小型化されたPCBには、マイクロ3点曲げおよび4点曲げ治具が利用可能で、小型基板試験に必要な精度を提供しながら、適用規格で要求される正確なスパン制御を維持します。

3点曲げは基板上の単一点に集中応力を加えますが、4点曲げはスパン全体により均一に曲げモーメントを分散させます。これにより、試験目的および規格要件に応じて、異なる故障モードおよび位置を評価できます。
