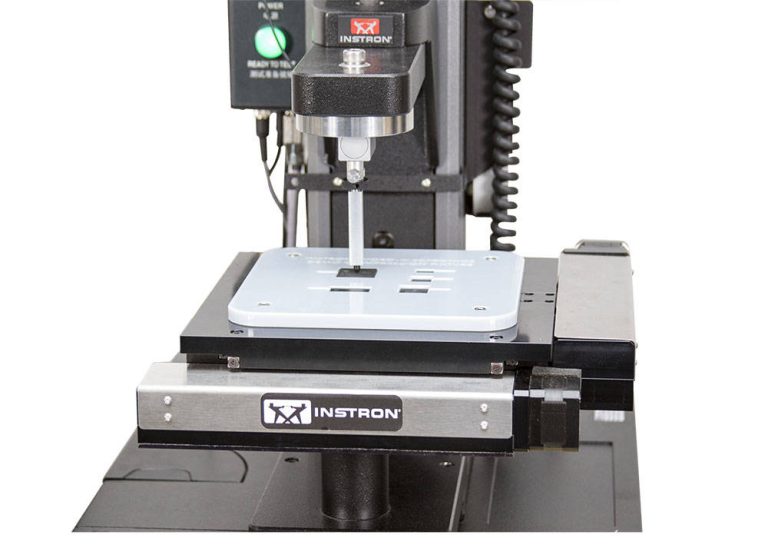

自動XYステージによるマルチポイント圧縮 - Instronの6800シリーズ単柱および双柱システムは、自動XYステージとともに構成され、単一の自動シーケンスでチップまたは部品の複数ポイントにわたってマイクロ圧縮試験を実行できます。Instronのカスタムソリューショングループが開発したカスタム治具により、部品を正確な位置に固定し、正確で再現性のある試験を実施できます。また、特定の部品形状のポイントベース圧縮試験用に、さまざまなスタイルのプローブが利用可能であり、開発することもできます。

システムコンプライアンス補正 - マイクロ圧縮試験では変位または撓みをミクロン単位で測定するため、機械、ロードセル、および治具からのコンプライアンスによるわずかな影響でも結果の精度に影響を与える可能性があります。コンプライアンス補正ルーチンを実行することで、測定された変位からこれらの影響を除去し、報告される撓み値がシステム特性ではなく試験片の挙動を正確に反映するようにできます。

パッケージ全体の圧縮 - マイクロ圧縮プラテンは、パッケージまたはチップ全体を同時に圧縮するために利用でき、パッケージ全体としての圧縮剛性および強度の特性評価を可能にします。

変位測定オプション - アプリケーション要件に応じて、2つの変位測定アプローチが利用可能です。

• 接触式測定 — LVDTプラテン変位治具は、試験片との物理的接触が許容されるアプリケーション向けに、直接接触ベースの撓み測定を提供します
• 非接触式測定 — AVE3アドバンスドビデオ伸び計は、接触が結果に影響を与える可能性のある繊細な試験片向けに、ミクロン単位の非接触式撓み測定を提供します

電気チャンネル統合を備えたBluehill® Universalソフトウェア - Bluehill® Universalソフトウェアは、XYステージのマルチポイント試験とパッケージ全体のプラテン圧縮の両方の試験方法を設定および実行するために使用されます。外部ひずみチャンネルを使用して、機械的力データと並行して電圧や抵抗などの電気測定を取得でき、印加された力と電気出力との関係を示すグラフィカルな結果がソフトウェアに直接表示されます。
