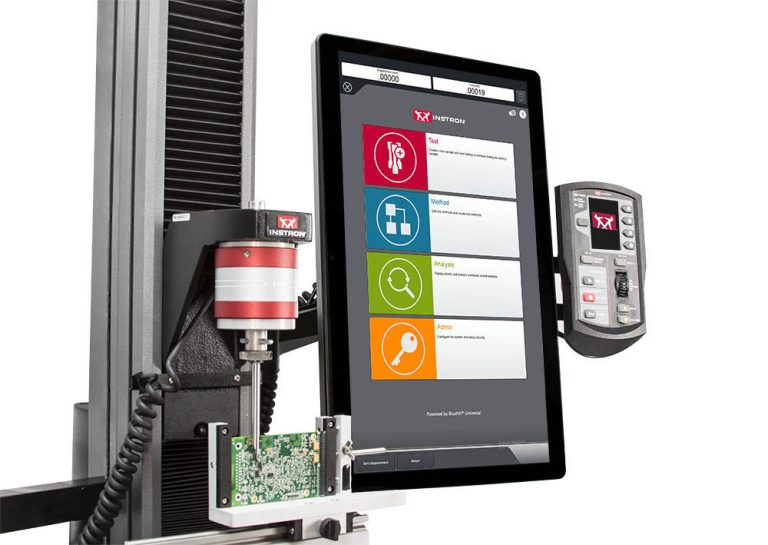

試験システム - ダイせん断試験は、Instron 6800シリーズの単柱または双柱テーブルモデルシステムで実施でき、小型化された部品の正確なダイせん断試験に必要な低荷重測定能力と精密なクロスヘッド制御を提供します。

ソフトウェア - Bluehill® Universalソフトウェアは、ダイせん断試験方法の作成と実行に使用され、最大せん断力および荷重-変位曲線を含む結果を分析およびレポート作成に利用できます。試験方法は保存して複数の試験片で再利用でき、一貫性のある反復可能な試験プログラムを実現します。

TestCamビデオ統合 - ダイせん断プロセスおよびせん断後の破壊モードの視覚的記録のために、TestCam(新しいタブで開きます)は、Bluehill Universalの荷重-変位データと同期した高フレームレートビデオをキャプチャします。これにより、エンジニアはダイと基板の界面で破壊がどのように、どこで開始するかを正確に観察でき、定量的な試験結果と併せて詳細な破壊解析をサポートします。

ターミナル強度せん断治具 - カスタムソリューショングループが開発したInstronのターミナル強度せん断治具(CP122690)(新しいタブで開きます)は、実装済みPCB上の表面実装部品のダイせん断およびターミナル強度試験専用に設計されています。この治具は2つの主要な要素で構成されています:

• 調整可能なPCBホルダー — さまざまな基板サイズに対応し、試験中にPCBをしっかりと固定して、結果精度に影響を与える可能性のある動きを防ぎます
• プローブ位置決め用リニアレール — オペレーターがせん断プローブを対象部品の中心に正確に配置できるようにし、基板上の部品位置に関係なくせん断力が正しく加えられることを保証します

さまざまな寸法の部品に対応するため、各種プローブサイズが用意されており、幅広いパッケージタイプとサイズに治具を使用できます。
