銅張積層板（CCL）の引張試験

IPC TM-650 | ASTM D5109-12

課題

銅張積層板は、プリント基板製造に使用される基礎となる基板材料であり、PCBの信頼性を左右する導電性と、寸法安定性、剥離強度、曲げ強度、耐熱性などの物理的性能特性の両方を提供します。

CCLは銅箔と補強材の多層構造で構成されており、補強材と樹脂システムが積層板の機械的挙動の多くを決定します。一般的な補強材にはガラスクロス、紙、その他の基材があり、フェノール、エポキシ、ポリイミドなどの樹脂システムと組み合わせて使用されます。新しい材料の組み合わせが開発される際、PCB生産への使用が承認される前に、各配合の引張強度と変形挙動を特徴付けるための機械的試験が不可欠です。

メーカーにとって特に注目すべき分野は、高温下におけるCCLの機械的特性です。補強された積層板は、PCBアセンブリ時の熱応力に耐えるように設計されており、メーカーは高温時の引張性能が常温時の性能と同等であることを確認する必要があります。これには、各条件下での正確なひずみ測定を伴う、さまざまな温度範囲にわたる試験が必要となります。

当社のソリューション

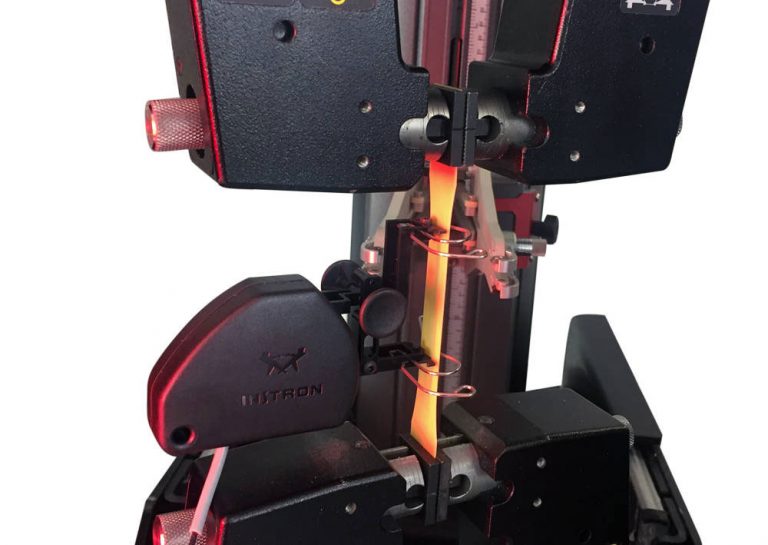

試験システム - Instronの6800シリーズシングルコラムおよびデュアルコラム卓上型システムは、CCLの引張試験に適しており、試験対象の積層板試験片の寸法に合わせたグリップを装備できます。荷重範囲やラボの要件に応じて、3400シリーズもご利用いただけます。

ひずみ測定 - CCL引張試験では、接触式と非接触式の両方のひずみ測定オプションが利用可能です。

接触式伸び計 — 2630シリーズおよびW-6820シリーズ軸方向クリップオン型伸び計は、常温試験において簡便で信頼性の高いひずみ測定を提供します。高温用途向けに、高温対応の接触式伸び計もご用意しています。
非接触ビデオ伸び計測定 — AVE3 非接触ビデオ伸び計は、より高精度な非接触ひずみ測定を提供し、ナイフエッジの接触による試験片への影響のリスクを排除して再現性を向上させます。これは、特に薄い、または繊細な積層板試験片に有用です。
温度試験用恒温槽 - 3119-600シリーズ恒温槽（新しいタブで開く）は、-150°Cから+350°Cの温度範囲での引張試験をサポートし、CCLの特性評価やPCBアセンブリのシミュレーションに関連する低温および高温の両方の条件をカバーします。高温下で槽内で使用可能な、互換性のあるグリップや接触式伸び計もご用意しています。

ソフトウェア - Bluehill® Universalソフトウェアは、試験メソッドの設定、さまざまな環境条件下での試験の実行、引張強度やひずみを含む結果の算出に必要なツールを提供します。QuickTest機能を使用すると、本格的な試験プログラムを開始する前に、新しいCCL材料の予備結果を迅速に得るための迅速な引張試験を実行できます。
